大模型训练（流水线、数据并行）学习笔记

24 分钟阅读
学习笔记AI_Infra

跟着知乎大牛猛猿过一下相关知识
这里大部分引用知乎文章(https://zhuanlan.zhihu.com/p/613196255)的内容

流水线并行

经典的流水线并行范式有Google推出的Gpipe和微软推出的PipeDream，主要差别为，在梯度更新上，Gpipe是同步的而PipeDream是异步的。

优化目标：

  • 能训练更大的模型。理想状况下，模型的大小和GPU的数量成线性关系。即GPU量提升x倍，模型大小也能提升x倍。
  • 能更快地训练模型。理想状况下，训练的速度和GPU的数量成线性关系。即GPU量提升x倍，训练速度也能提升x倍。

但是难点在于GPU不仅要存模型参数，还要存中间结果。第二网络通讯存在开销。

模型并行

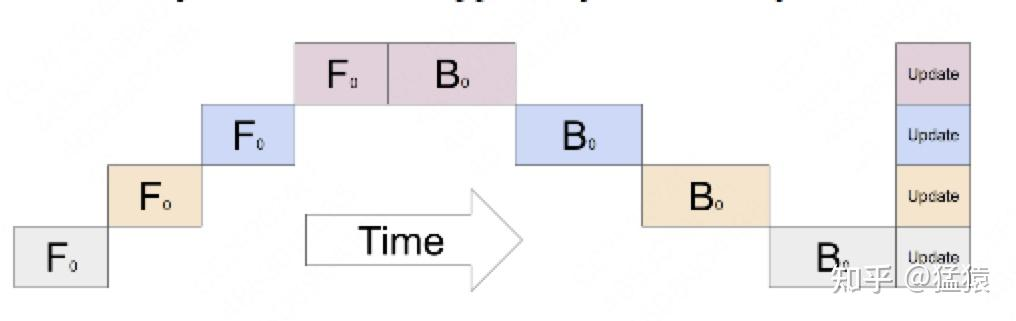

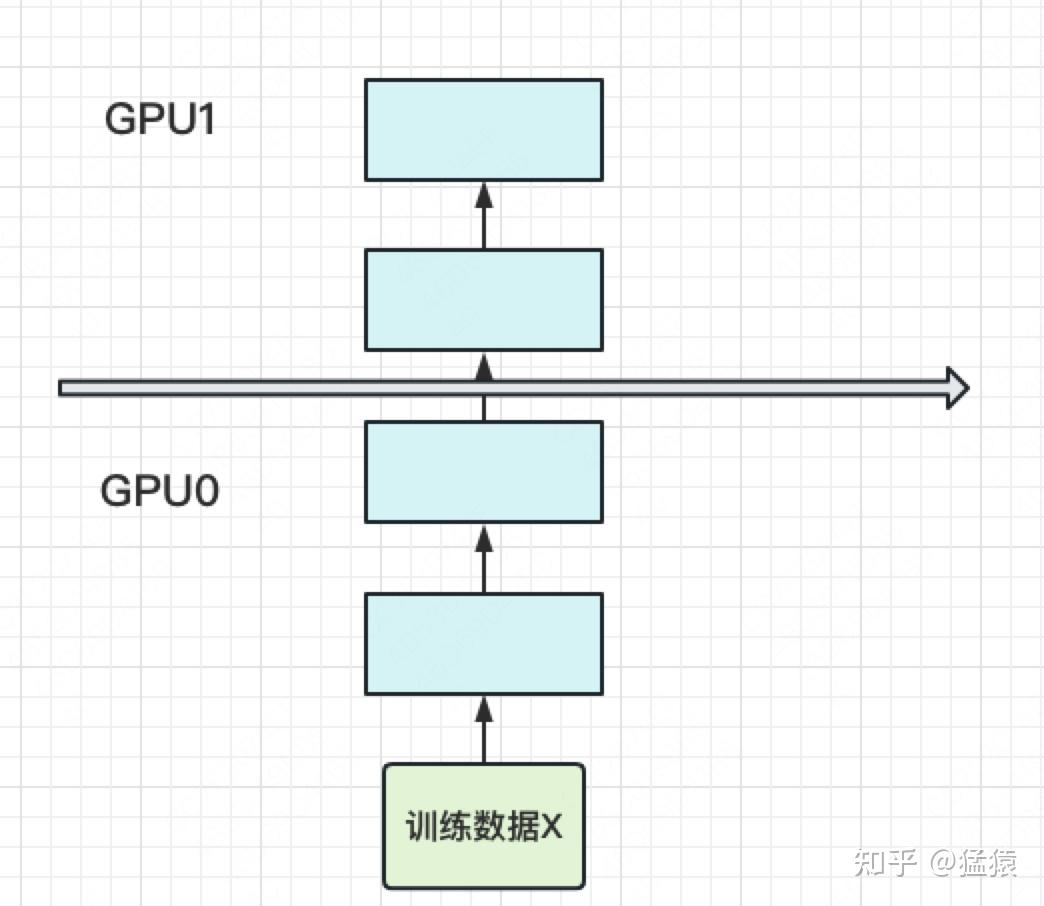

当你有一个单卡装不下的大模型时，一个直接的解决办法是，把模型隔成不同的层，每一层都放到一块GPU上,此时模型做一轮forward和backward的过程如下：

这张图的含义是：我在GPU0上做完一次forward，然后将GPU0上最后一层的输入传给GPU1，继续做forward，直到四块GPU都做完forward后，我再依次做backward。等把四块GPU上的backward全部做完后，最后一个时刻我统一更新每一层的梯度。

这里带来了两个问题：

  • GPU利用度不够，GPU的数量越多时，空置的比例接近1，即GPU的资源都被浪费掉了。
  • 中间结果占据大量内存，随着模型增大，可能会平滑掉GPU带来的内存收益

流水线并行

切分micro-batch

流水线并行的核心思想是：在模型并行的基础上，进一步引入数据并行的办法，即把原先的数据再划分成若干个batch，送入GPU进行训练。未划分前的数据，叫mini-batch。在mini-batch上再划分的数据，叫micro-batch。

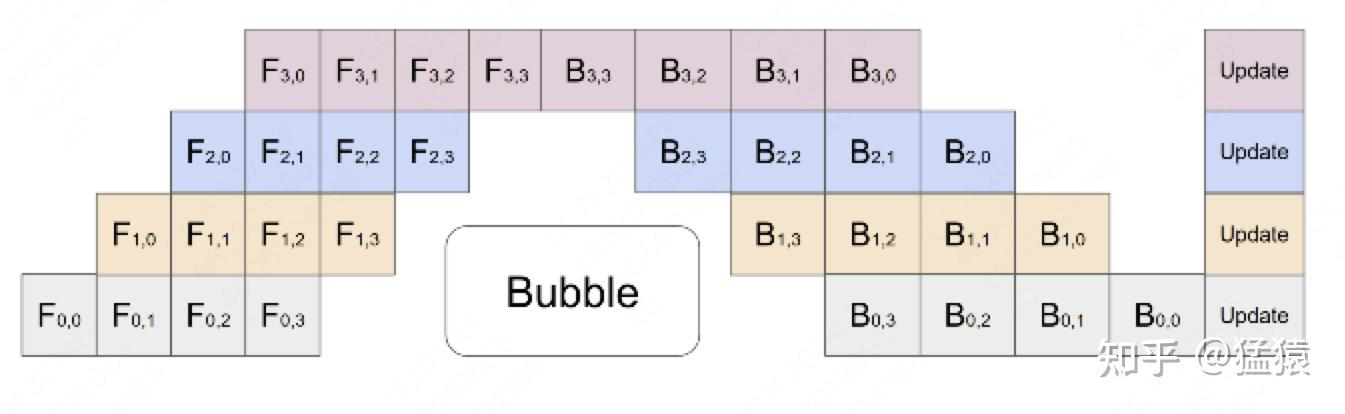

其中，第一个下标表示GPU编号，第二个下标表示micro-batch编号。假设我们将mini-batch划分为M个，则流水线并行下，bubble的时间复杂度为：$O(\frac{K-1}{K+M-1})$
(推导过程略，可参照第二部分的bubble推导流程)。Gpipe通过实验证明，当$M >= 4K$
时，bubble产生的空转时间占比对最终训练时长影响是微小的，可以忽略不计。

将batch切好，并逐一送入GPU的过程，就像一个流水生产线一样（类似于CPU里的流水线），因此也被称为Pipeline Parallelism。

re-materialization(activate checkpoint)

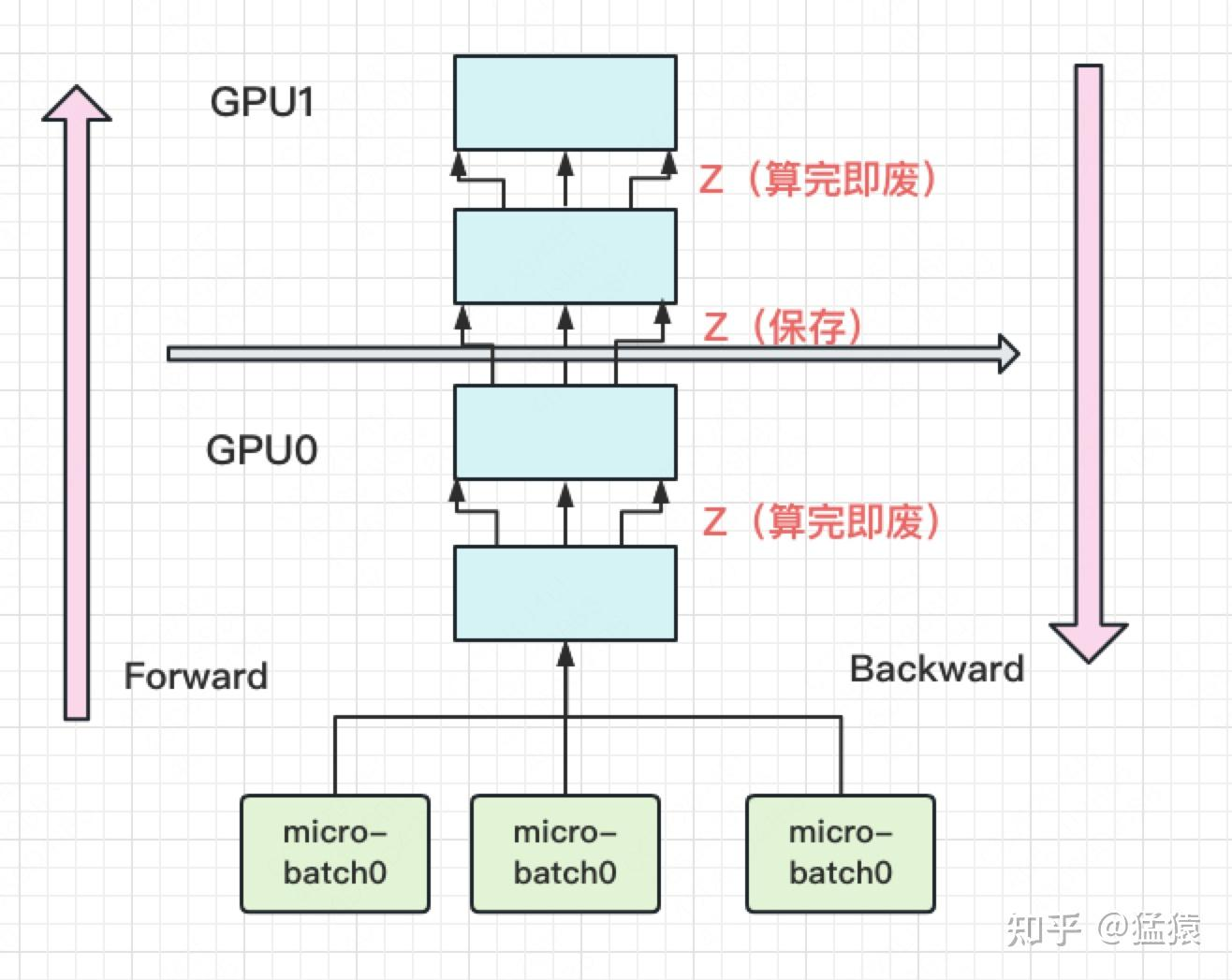

解决了GPU的空置问题，提升了GPU计算的整体效率。接下来，就要解决GPU的内存问题了。具体来说，就是几乎不存中间结果，等到backward的时候，再重新算一遍forward，图例如下：

每块GPU上，我们只保存来自上一块的最后一层输入z，其余的中间结果我们算完就废。等到backward的时候再由保存下来的z重新进行forward来算出。
现在我们来计算每块GPU峰值时刻的内存：
每块GPU峰值时刻存储大小 = 每块GPU上的输入数据大小 + 每块GPU在forward过程中的中间结果大小

每块GPU上固定需要保存它的起始输入，我们记起始输入为 $N$
（即mini-batch的大小）。
每个micro-batch是流水线形式进来的，算完一个micro-batch才算下一个。在计算一个micro-batch的过程中，我们会产生中间变量，它的大小为$\frac{N}{M}*\frac{L}{K}*d$
（其中M为micro-batch个数）。
因此，每块GPU峰值时刻的空间复杂度为 $O(N + \frac{N}{M}*\frac{L}{K}*d)$

将其与朴素模型并行中的GPU空间复杂度 O(N* \frac{L}{K}*d)
比较，可以发现，由于采用了micro-batch的方法，当L变大时，流水线并行相比于朴素模型并行，对GPU内存的压力显著减小。

最后，再提一点，在micro-batch的划分下，我们在计算Batch Normalization时会有影响。Gpipe的方法是，在训练时计算和运用的是micro-batch里的均值和方差，但同时持续追踪全部mini-batch的移动平均和方差，以便在测试阶段进行使用。Layer Normalization则不受影响。

这段话的意思是，BatchNorm的均值和方差是跨batch中的样本计算的。原本统计的是全部样本，但现在只统计micro-batch里面的均值和方差。与此同时我们维护一个全部batch的平均和方差，只在测试期间持续维护。
因此micro-batch太小时，BN效果往往会变差。这也是流水线并行、超大模型训练里BN不太方便的一个原因。

实验效果

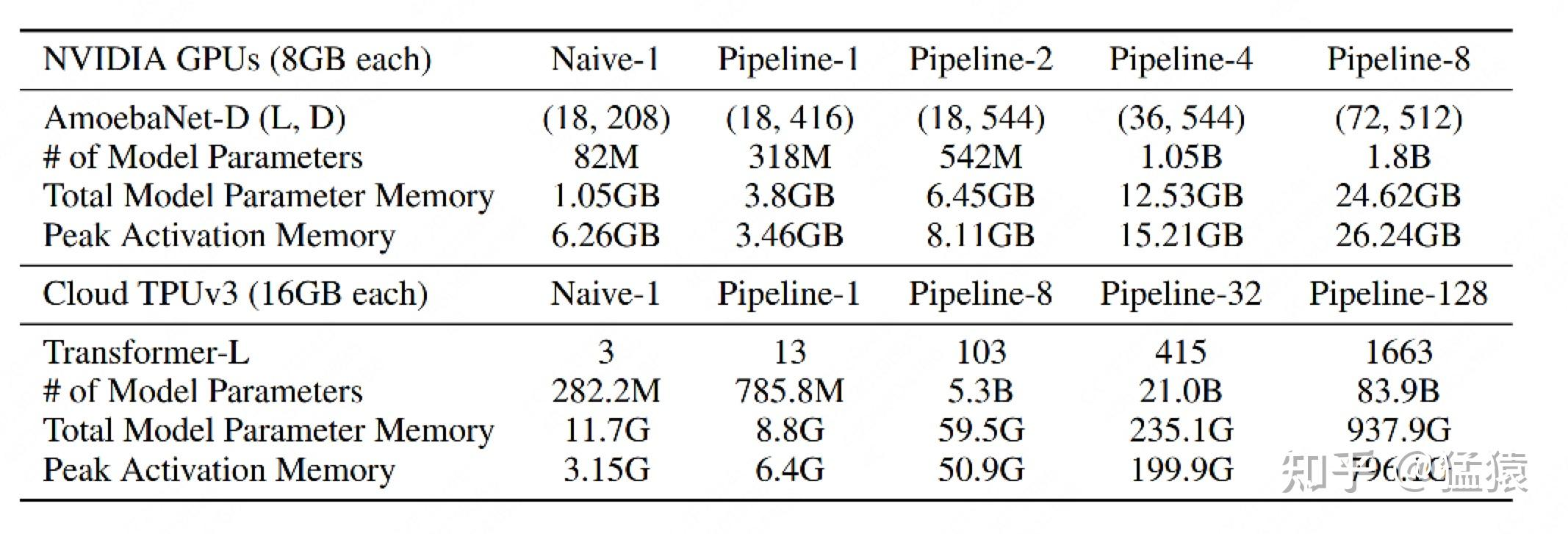

GPU数量 VS 模型大小

在Transformer上，Gpipe基本实现了模型大小（参数量）和GPU个数之间的线性关系。例如从32卡增到128卡时，模型的大小也从21.08B增加到82.9B，约扩4倍
对AmoebaNet而言，却没有完全实现线性增长。例如从4卡到8卡，模型大小从1.05B到1.8B，不满足2倍的关系。本质原因是AmoebaNet模型在切割时，没有办法像Transformer一样切得匀称，保证每一块GPU上的内存使用率是差不多的。因此对于AmoebaNet，当GPU个数上升时，某一块GPU可能成为木桶的短板。

这里看似没有翻倍时好事，但是这里意味着GPU有显存没有利用，有些卡存在大量碎片化的无法利用的剩余容量

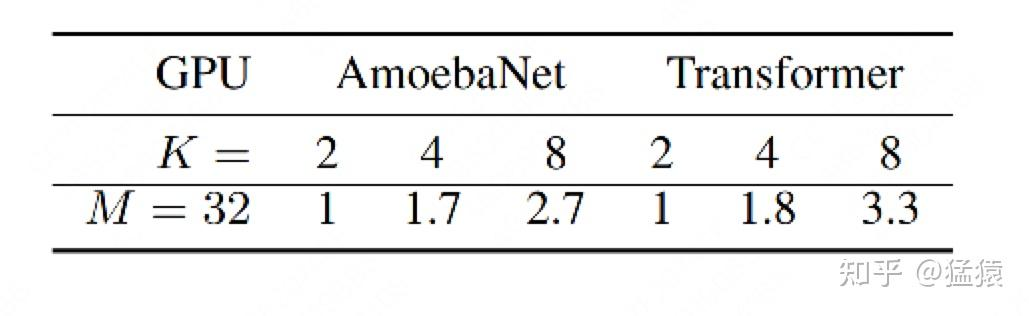

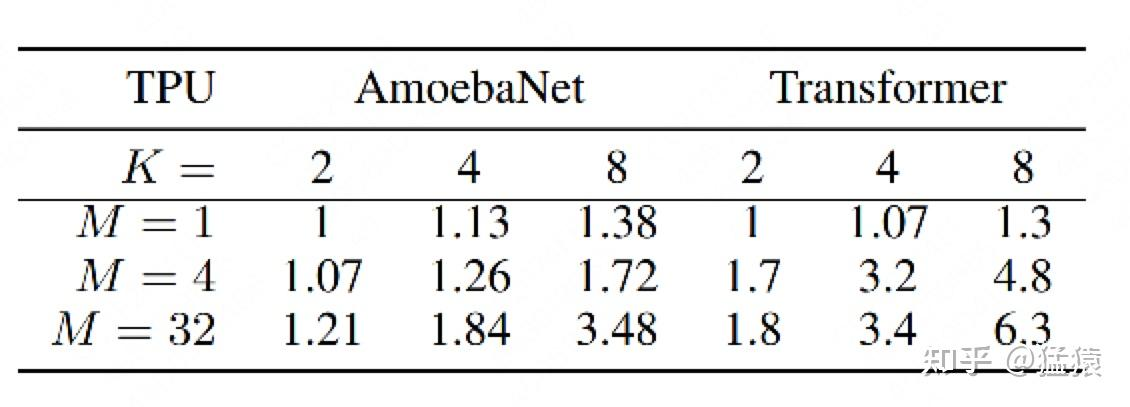

GPU数量 VS 训练速度

开启NVlinks，并寻找最佳M

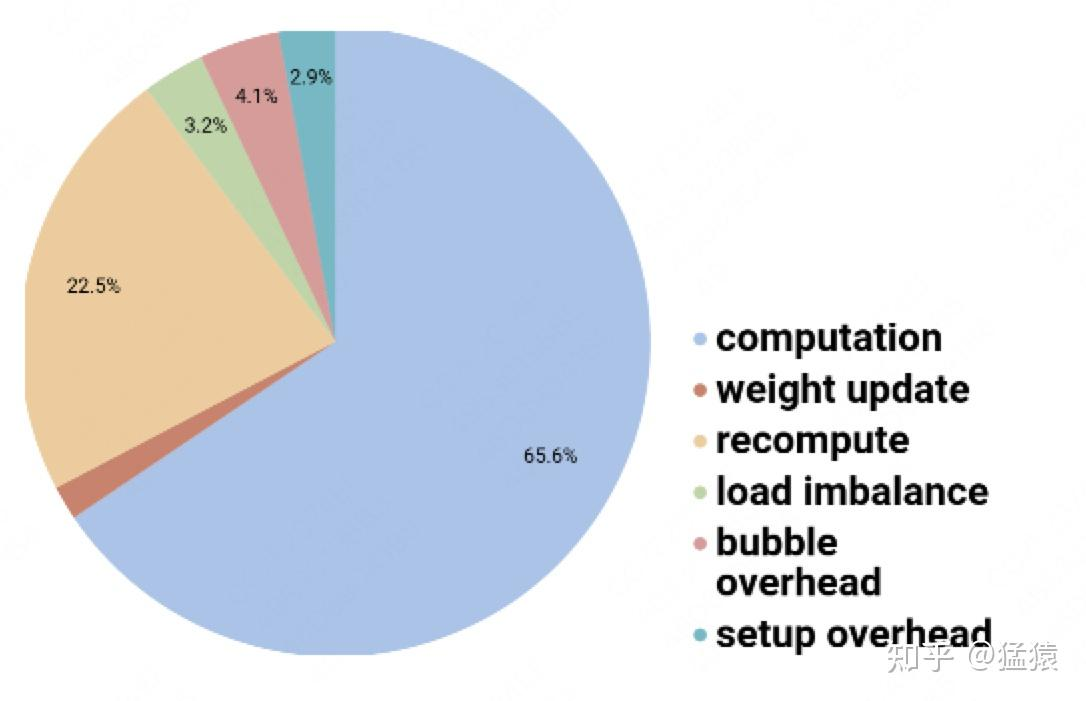

Gpipe下的时间消耗分布


对每块GPU来说，约2/3的时间，是真正花在计算上的。
其余1/3的时间，大部分花在re-materalization策略下的重计算上。因为采用流水线的方法，bubble的时间也被压缩到很短，可以忽略不计。

数据并行（DP与DDP）

在实际应用中，流水线并行并不特别流行，主要原因是模型能否均匀切割，影响了整体计算效率，这就需要算法工程师做手调。因此，今天我们来介绍一种应用最广泛，最易于理解的并行范式：数据并行。

数据并行的核心思想是：在各个GPU上都拷贝一份完整模型，各自吃一份数据，算一份梯度，最后对梯度进行累加来更新整体模型。理念不复杂，但到了大模型场景，巨大的存储和GPU间的通讯量，就是系统设计要考虑的重点了。

文章介绍了三种主流数据并行实现方式：

  • DP（Data Parallelism）：最早的数据并行模式，一般采用参数服务器(Parameters Server)这一编程框架。实际中多用于单机多卡
  • DDP（Distributed Data Parallelism）：分布式数据并行，采用Ring AllReduce的通讯方式，实际中多用于多机场景
  • ZeRO：零冗余优化器。由微软推出并应用于其DeepSpeed框架中。严格来讲ZeRO采用数据并行+张量并行的方式，旨在降低存储。

数据并行（DP）

整体架构

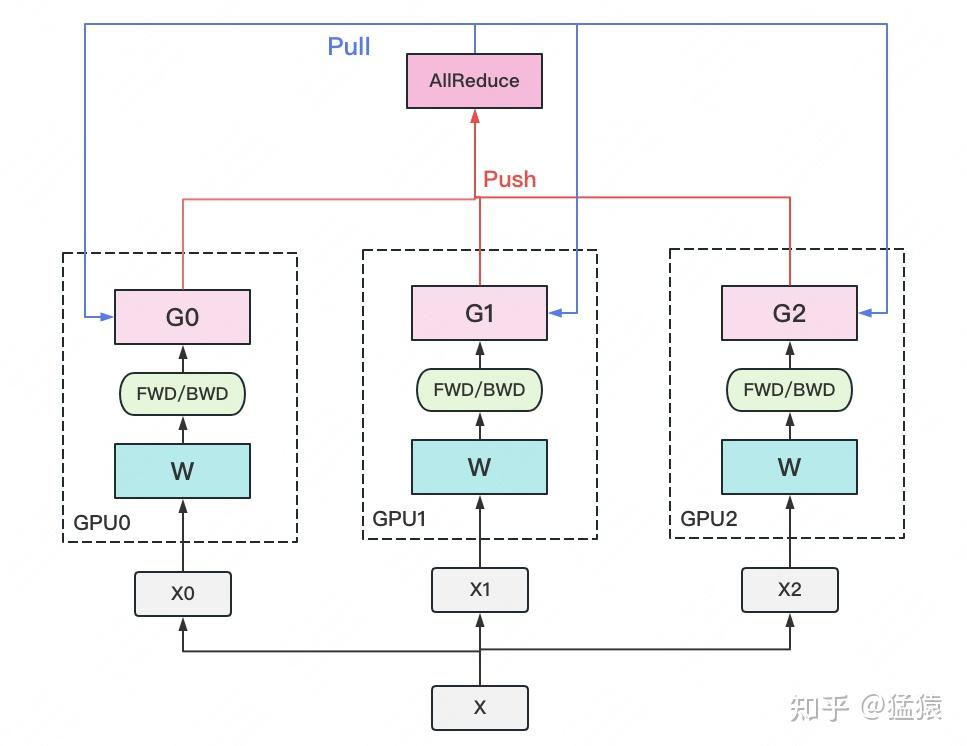

一个经典数据并行的过程如下：

  • 若干块计算GPU，如图中GPU0~GPU2；1块梯度收集GPU，如图中AllReduce操作所在GPU。
  • 在每块计算GPU上都拷贝一份完整的模型参数。
  • 把一份数据X（例如一个batch）均匀分给不同的计算GPU。
  • 每块计算GPU做一轮FWD和BWD后，算得一份梯度G。
  • 每块计算GPU将自己的梯度push给梯度收集GPU，做聚合操作。这里的聚合操作一般指梯度累加。当然也支持用户自定义。
  • 梯度收集GPU聚合完毕后，计算GPU从它那pull下完整的梯度结果，用于更新模型参数W。更新完毕后，计算GPU上的模型参数依然保持一致。
  • 聚合再下发梯度的操作，称为AllReduce。

前文说过，实现DP的一种经典编程框架叫“参数服务器”，在这个框架里，计算GPU称为Worker，梯度聚合GPU称为Server。在实际应用中，为了尽量减少通讯量，一般可选择一个Worker同时作为Server。比如可把梯度全发到GPU0上做聚合。需要再额外说明几点：

1个Worker或者Server下可以不止1块GPU。
Server可以只做梯度聚合，也可以梯度聚合+全量参数更新一起做

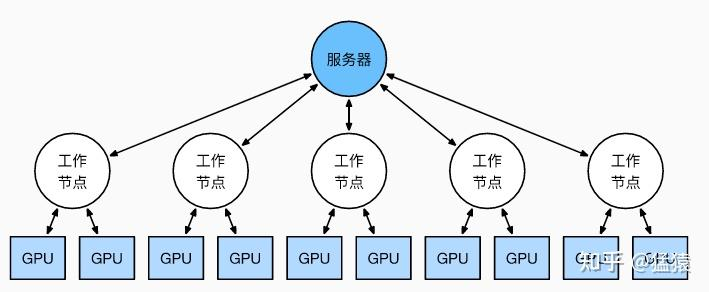

在参数服务器的语言体系下，DP的过程又可以被描述下图：


这里的运行逻辑感觉就和vLLM差不多了，后面再看vLLM的时候可以回过头来看看这个

通讯瓶颈与梯度异步更新

DP的框架理解起来不难，但实战中确有两个主要问题：

存储开销大。每块GPU上都存了一份完整的模型，造成冗余。关于这一点的优化，我们将在后文ZeRO部分做讲解。
通讯开销大。Server需要和每一个Worker进行梯度传输。当Server和Worker不在一台机器上时，Server的带宽将会成为整个系统的计算效率瓶颈。

而且Server在搬运数据和计算梯度的时候，Worker是空闲着的，在这一背景下，梯度异步更新这一管理策略诞生了：

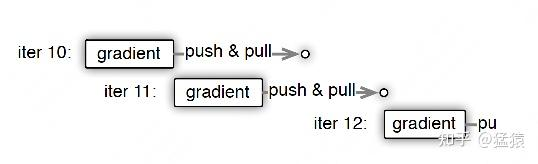

上图刻画了在梯度异步更新的场景下，某个Worker的计算顺序为：

在第10轮计算中，该Worker正常计算梯度，并向Server发送push&pull梯度请求。
但是，该Worker并不会实际等到把聚合梯度拿回来，更新完参数W后再做计算。而是直接拿旧的W，吃新的数据，继续第11轮的计算。这样就保证在通讯的时间里，Worker也在马不停蹄做计算，提升计算通讯比。
当然，异步也不能太过份。只计算梯度，不更新权重，那模型就无法收敛。图中刻画的是延迟为1的异步更新，也就是在开始第12轮对的计算时，必须保证W已经用第10、11轮的梯度做完2次更新了。

参数服务器的框架下，延迟的步数也可以由用户自己决定，下图分别刻划了几种延迟情况：

  • (a) 无延迟
  • (b) 延迟但不指定延迟步数。也即在迭代2时，用的可能是老权重，也可能是新权重，听天由命。
  • $c$ 延迟且指定延迟步数为1。例如做迭代3时，可以不拿回迭代2的梯度，但必须保证迭代0、1的梯度都已拿回且用于参数更新。

总结一下，异步很香，但对一个Worker来说，只是等于W不变，batch的数量增加了而已，在SGD下，会减慢模型的整体收敛速度。异步的整体思想是，比起让Worker闲着，倒不如让它多吃点数据，虽然反馈延迟了，但只要它在干活在学习就行。
batch就像活，异步就像画出去的饼，且往往不指定延迟步数，每个Worker干越来越多的活，但模型却没收敛取效。

分布式数据并行(DDP)

受通讯负载不均的影响，DP一般用于单机多卡场景。因此，DDP作为一种更通用的解决方案出现了，既能多机，也能单机。DDP首先要解决的就是通讯问题：将Server上的通讯压力均衡转到各个Worker上。实现这一点后，可以进一步去Server，留Worker。
前文我们说过，聚合梯度 + 下发梯度这一轮操作，称为AllReduce。接下来我们介绍目前最通用的AllReduce方法：Ring-AllReduce。它由百度最先提出，非常有效地解决了数据并行中通讯负载不均的问题，使得DDP得以实现。

Ring-AllReduce

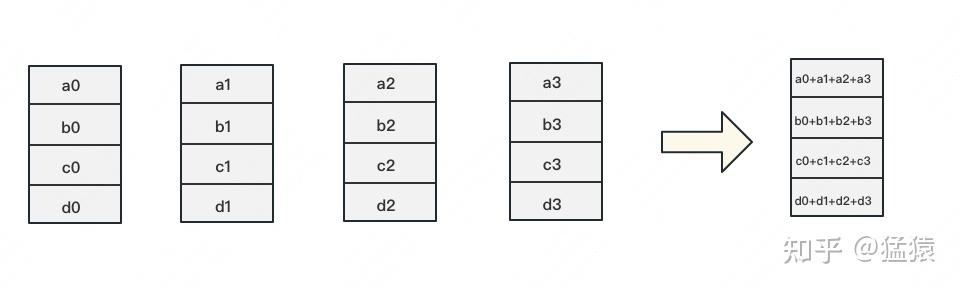

假设有4块GPU，每块GPU上的数据也对应被切成4份。AllReduce的最终目标，就是让每块GPU上的数据都变成箭头右边汇总的样子。

Ring-ALLReduce则分两大步骤实现该目标：Reduce-Scatter和All-Gather。

Reduce-Scatter

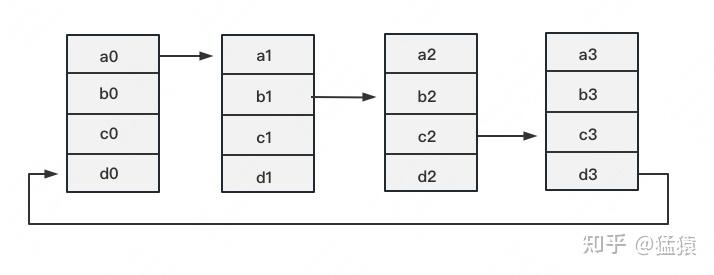

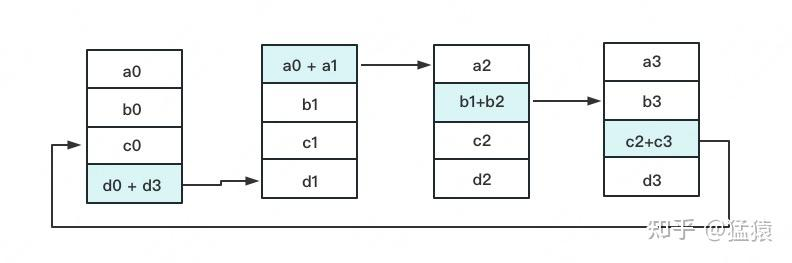

定义网络拓扑关系，使得每个GPU只和其相邻的两块GPU通讯。每次发送对应位置的数据进行累加。每一次累加更新都形成一个拓扑环，因此被称为Ring。

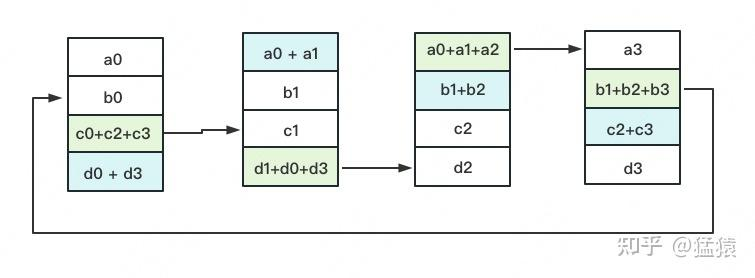

一次累加完毕后，蓝色位置的数据块被更新，被更新的数据块将成为下一次更新的起点，继续做累加操作。

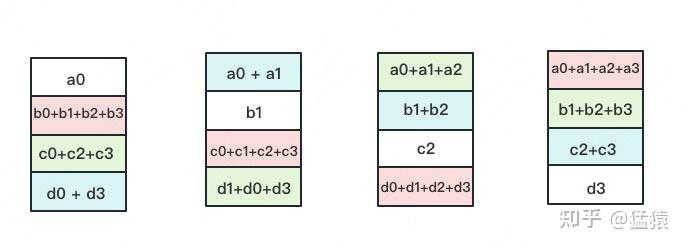

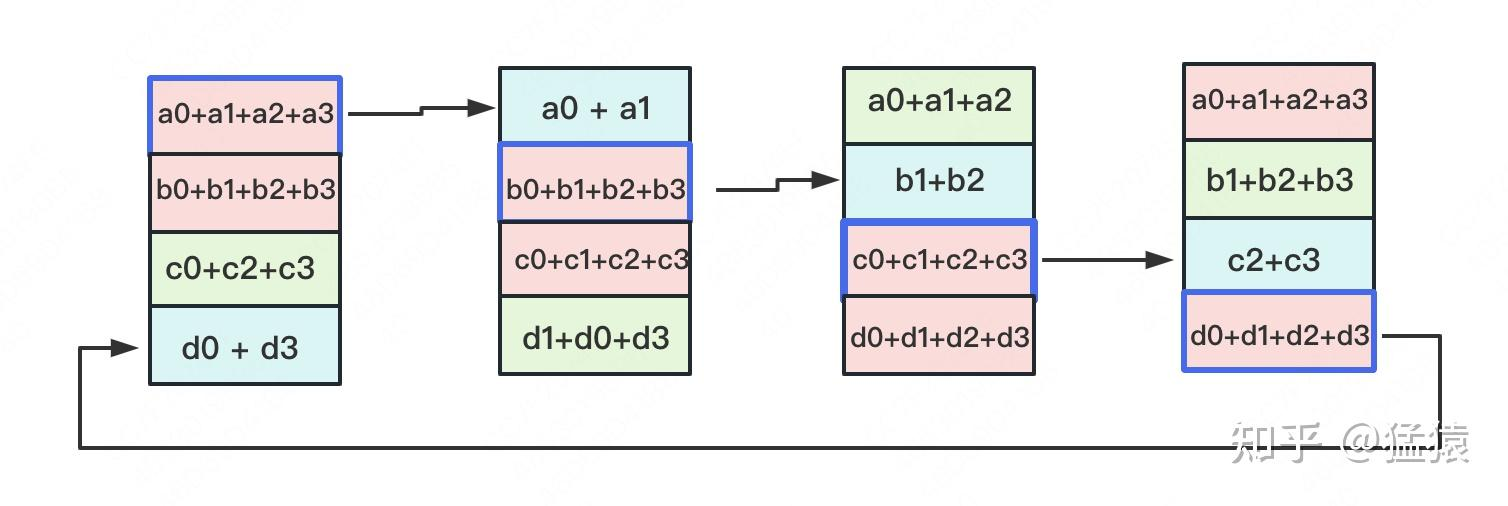

3次更新之后，每块GPU上都有一块数据拥有了对应位置完整的聚合（图中红色）。此时，Reduce-Scatter阶段结束。进入All-Gather阶段。目标是把红色块的数据广播到其余GPU对应的位置上。

All-Gather

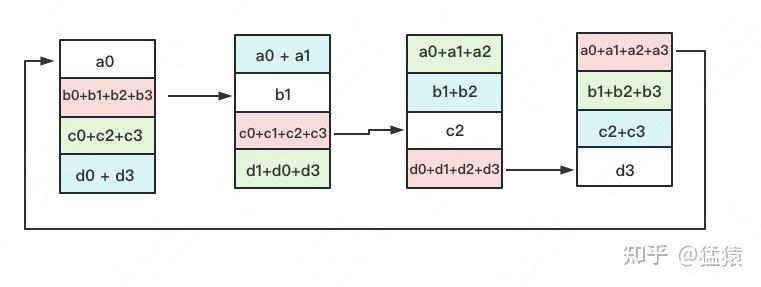

如名字里Gather所述的一样，这操作里依然按照“相邻GPU对应位置进行通讯”的原则，但对应位置数据不再做相加，而是直接替换。All-Gather以红色块作为起点。


以此类推，同样经过3轮迭代后，使得每块GPU上都汇总到了完整的数据。

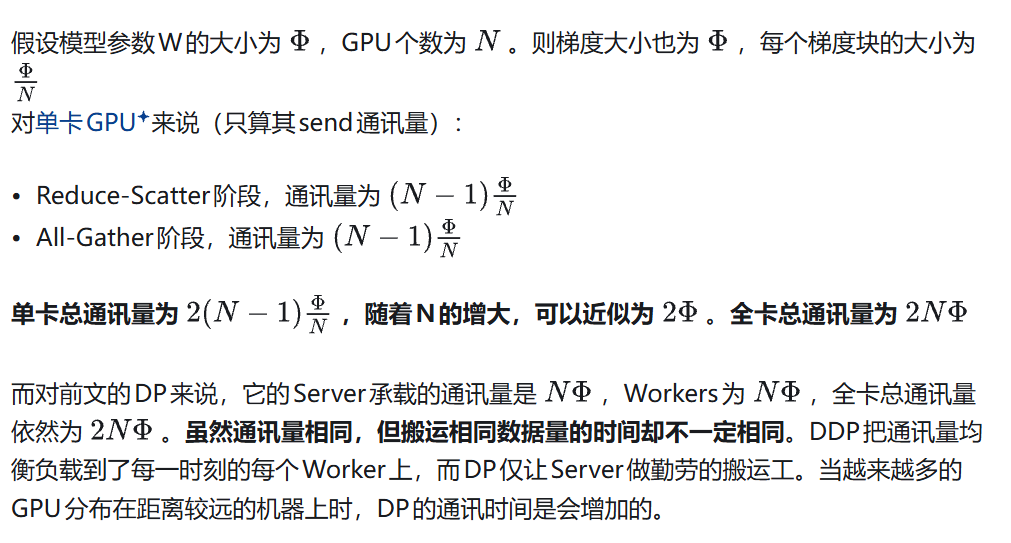

Ring-AllReduce通讯量分析

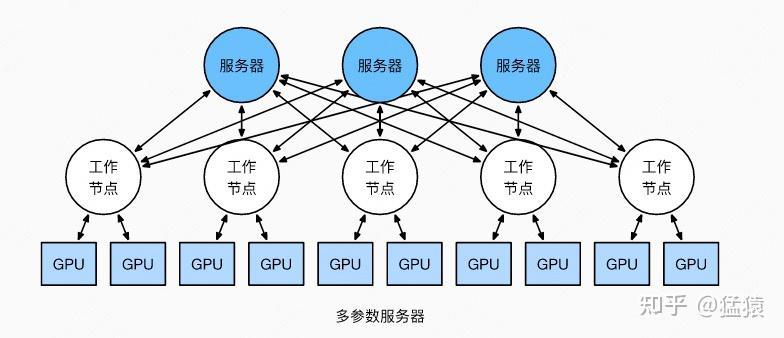

在多Server的模式下，进一步，每个Server可以只负责维护和更新某一块梯度（也可以某块梯度+参数一起维护），此时虽然每个Server仍然需要和所有Worker通讯，但它的带宽压力会小非常多。经过调整设计后，依然可以用来做DDP。虽然这篇文章是用递进式的方式来介绍两者，但不代表两者间一定要决出优劣。我想表达的观点是，方法是多样性的。对参数服务器有兴趣的朋友，可以阅读参考的第1个链接。
最后，请大家记住Ring-AllReduce的方法，因为在之后的ZeRO，Megatron-LM中，它将频繁地出现，是分布式训练系统中重要的算子。

数据并行（DeepSpeed ZeRO 零冗余优化）

在上篇介绍中，通讯负载不均的优化我们解释过了，但还遗留了一个显存开销问题：数据并行中，每个GPU上都复制了一份完整模型，当模型变大时，很容易打爆GPU的显存，那要怎么办呢？

今天这篇文章，我们将介绍由微软开发的ZeRO（零冗余优化），它是DeepSpeed这一分布式训练框架的核心，被用来解决大模型训练中的显存开销问题。ZeRO的思想就是用通讯换显存。

存储消耗

存储分类

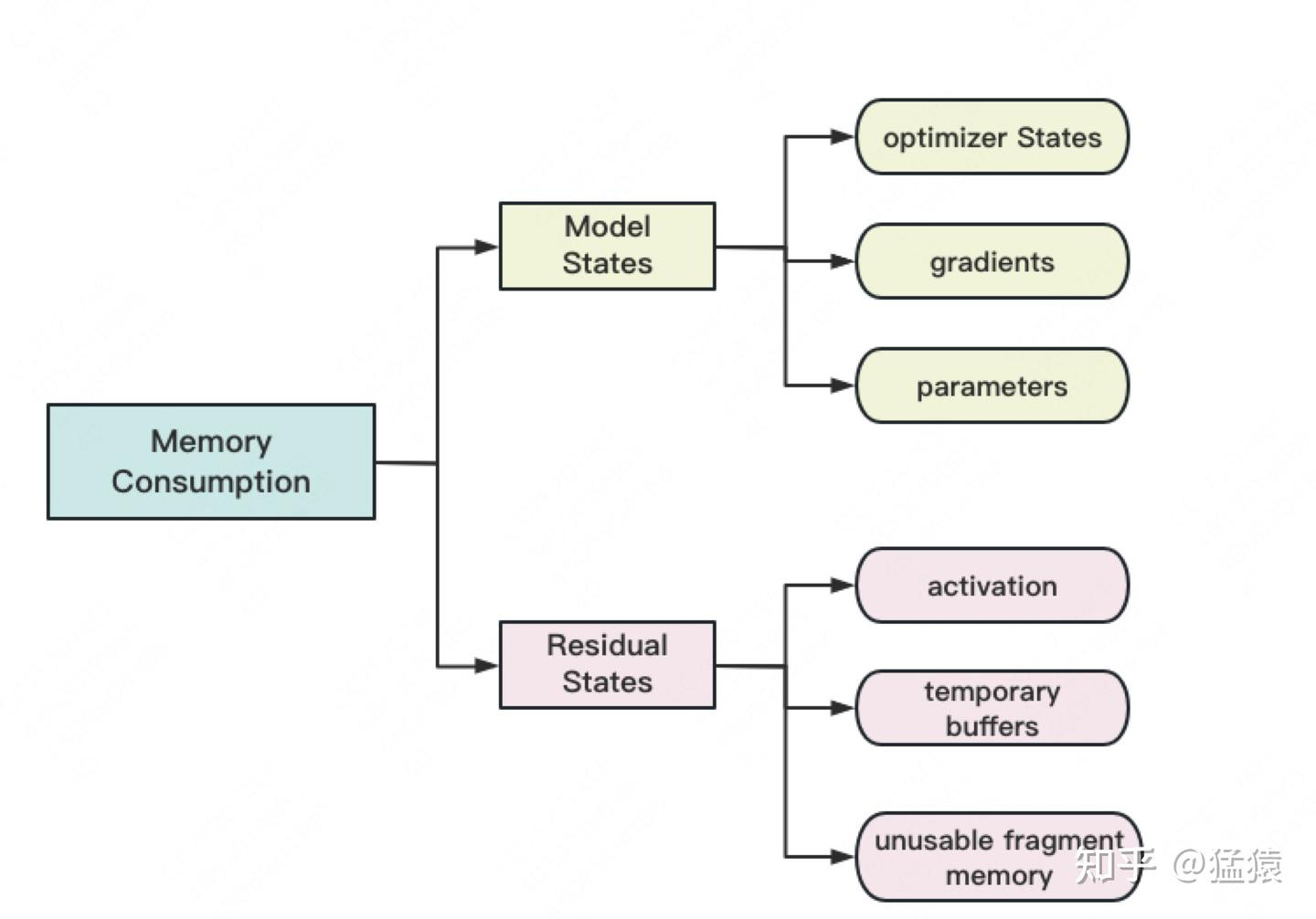

大模型训练过程中，GPU需要存以下内容：

存储主要分为两大块：Model States和Residual States
Model States指和模型本身息息相关的，必须存储的内容，具体包括：

  • optimizer states：Adam优化算法中的momentum和variance
  • gradients：模型梯度
  • parameters：模型参数W

Residual States指并非模型必须的，但在训练过程中会额外产生的内容，具体包括：

  • activation：激活值。在流水线并行中我们曾详细介绍过。在backward过程中使用链式法则计算梯度时会用到。有了它算梯度会更快，但它不是必须存储的，因为可以通过重新做Forward来算它。
  • temporary buffers: 临时存储。例如把梯度发送到某块GPU上做加总聚合时产生的存储。
  • unusable fragment memory：碎片化的存储空间。虽然总存储空间是够的，但是如果取不到连续的存储空间，相关的请求也会被fail掉。对这类空间浪费可以通过内存整理来解决。

精度混合训练

假设模型的参数W大小是$\phi$，那么每一类存储具体占了多大的空间呢？
在分析这个问题前，我们需要来了解精度混合训练。

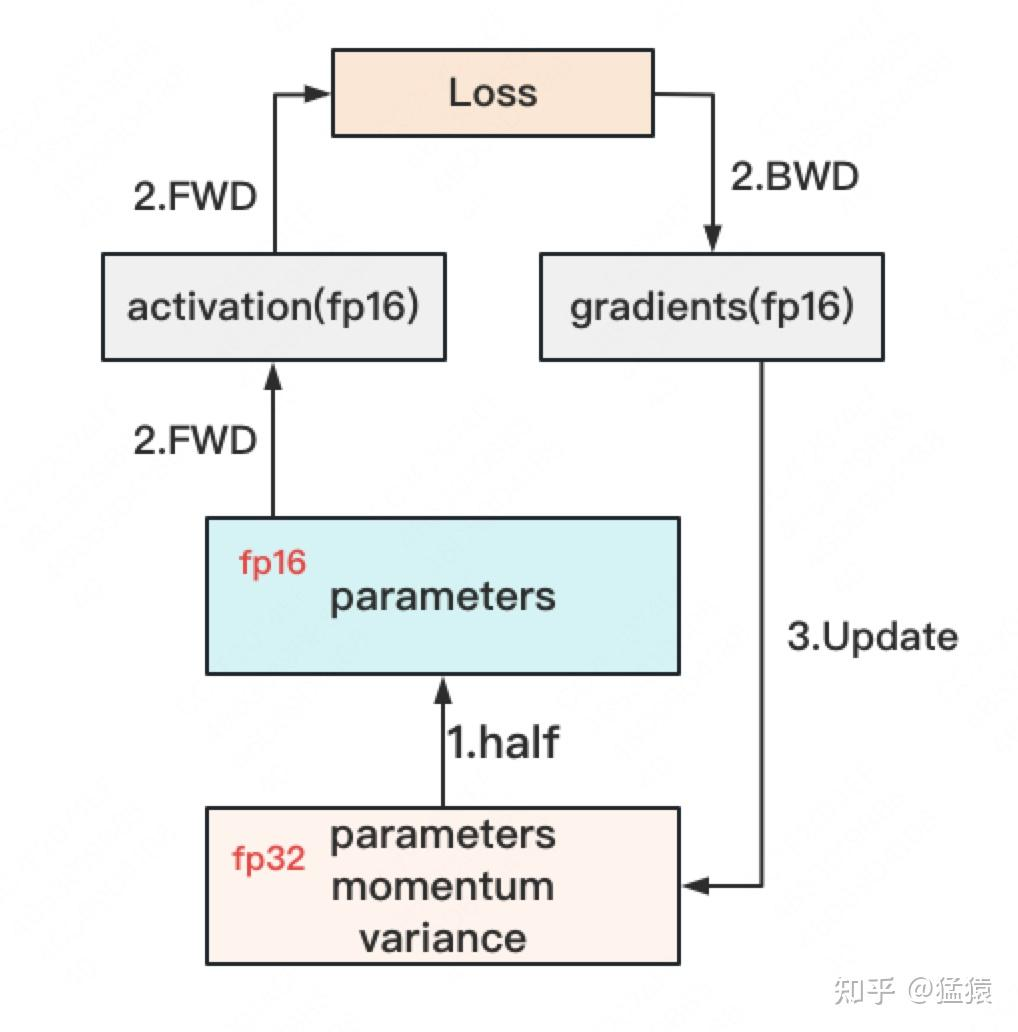

对于模型，我们肯定希望其参数越精准越好，也即我们用fp32（单精度浮点数，存储占4byte）来表示参数W。但是在forward和backward的过程中，fp32的计算开销也是庞大的。那么能否在计算的过程中，引入fp16或bf16（半精度浮点数，存储占2byte），来减轻计算压力呢？于是，混合精度训练就产生了，它的步骤如下图：

  • 存储一份fp32的parameter，momentum和variance（统称model states）
  • 在forward开始之前，额外开辟一块存储空间，将fp32 parameter减半到fp16 parameter。
  • 正常做forward和backward，在此之间产生的activation和gradients，都用fp16进行存储。
  • 用fp16 gradients去更新fp32下的model states。
  • 当模型收敛后，fp32的parameter就是最终的参数输出。
    通过这种方式，混合精度训练在计算开销和模型精度上做了权衡。如果不了解fp32，fp16和bf16的细节也没关系，不影响下文的阅读。只要记住它们所占的存储空间和精度表达上的差异即可。
    现在，我们可以来计算模型在训练时需要的存储大小了，假设模型的参数W大小是 $\phi$

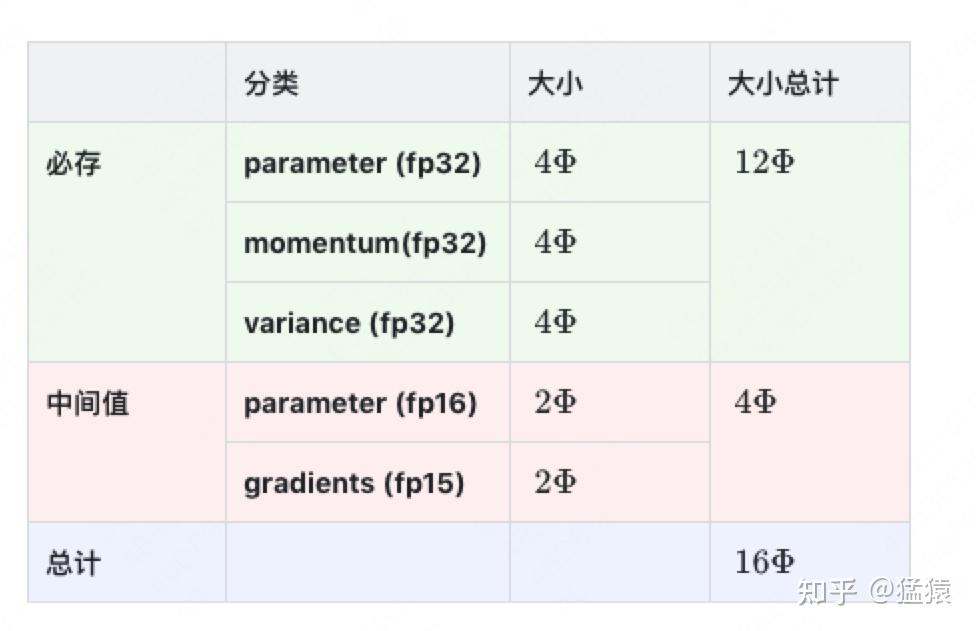

    ，以byte为单位，存储如下：

    因为采用了Adam优化，所以才会出现momentum和variance，当然你也可以选择别的优化办法。因此这里为了更通用些，记模型必存的数据大小为 $K\phi$
    。因此最终内存开销为： $2\phi+2\phi+K\phi$

另外，这里暂不将activation纳入统计范围，原因是：

activation不仅与模型参数相关，还与batch size相关
activation的存储不是必须的。存储activation只是为了在用链式法则做backward的过程中，计算梯度更快一些。但你永远可以通过只保留最初的输入X，重新做forward来得到每一层的activation（虽然实际中并不会这么极端）。
因为activation的这种灵活性，纳入它后不方便衡量系统性能随模型增大的真实变动情况。因此在这里不考虑它，在后面会单开一块说明对activation的优化。

ZeRO-DP

知道了什么东西会占存储，以及它们占了多大的存储之后，我们就可以来谈如何优化存储了。
注意到，在整个训练中，有很多states并不会每时每刻都用到，举例来说；

Adam优化下的optimizer states只在最终做update时才用到
数据并行中，gradients只在最后做AllReduce和updates时才用到
参数W只在做forward和backward的那一刻才用到
诸如此类
所以，ZeRO想了一个简单粗暴的办法：如果数据算完即废，等需要的时候，我再想办法从个什么地方拿回来，那不就省了一笔存储空间吗？
沿着这个思路，我们逐一来看ZeRO是如何递进做存储优化的。

$P_{os}$:优化状态分割

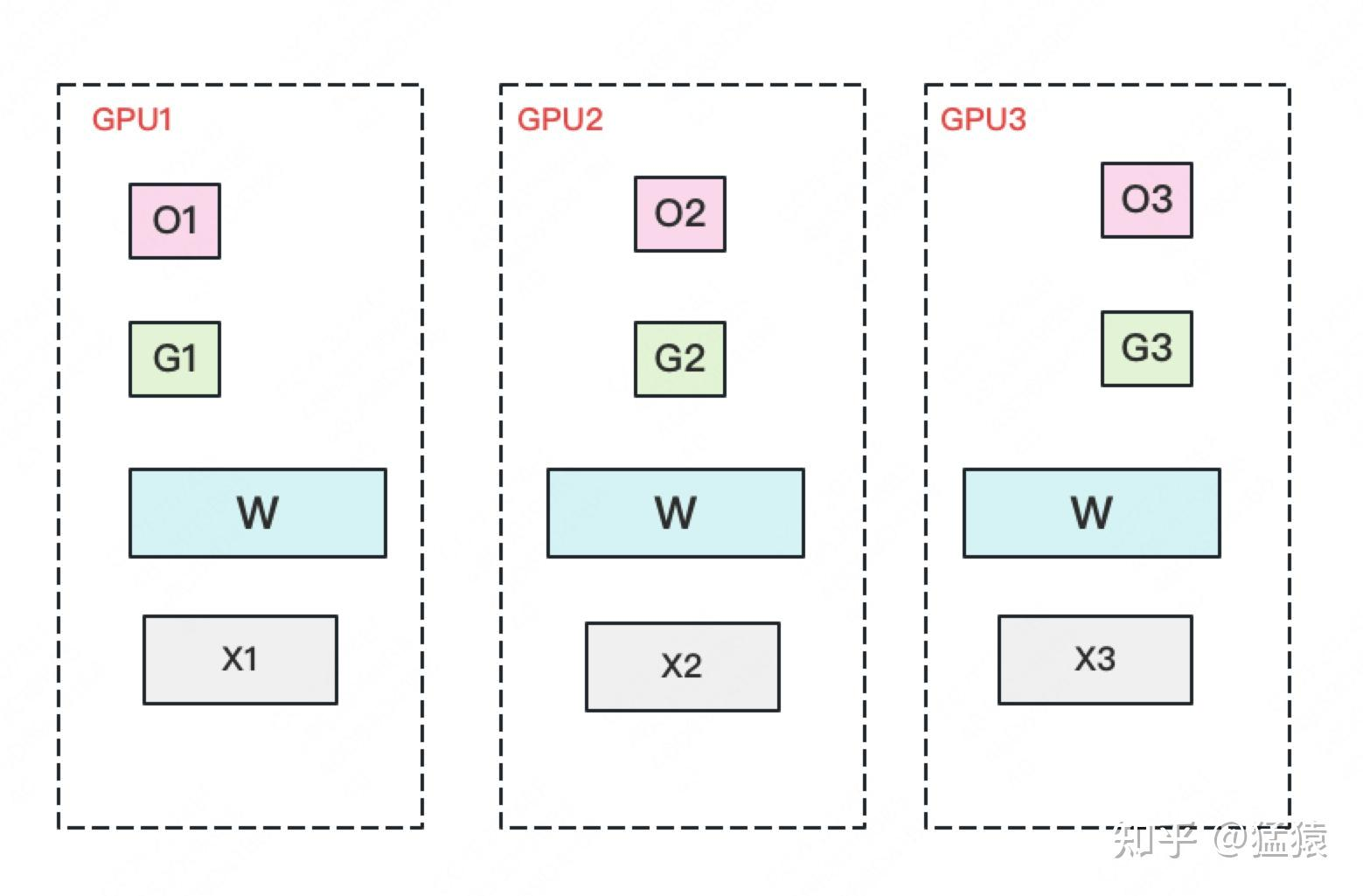

首先，从 optimizer state开始优化。将optimizer state分成若干份，每块GPU上各自维护一份。这样就减少了相当一部分的显存开销。如下图：

复习一下，此时W=fp16，G=fp16，O=fp32。此时，整体数据并行的流程如下：

（1）每块GPU上存一份完整的参数W。将一个batch的数据分成3份，每块GPU各吃一份，做完一轮foward和backward后，各得一份梯度。

（2）对梯度做一次AllReduce，得到完整的梯度G，产生单卡通讯量 $2\phi$
。为了表达简明，这里通讯量我们就不再换算成byte了，而直接根据参数量来计算。对AllReduce（reduce-scatter + all-gather）不熟悉的朋友，可以先去看上一篇文章（PS： 在zero1代码早期实践中，这里对梯度使用的是AllReduce，但是你可以发现，其实只要做一次ReduceScatter就完全够用了，产生的通讯量为 $\phi$
）

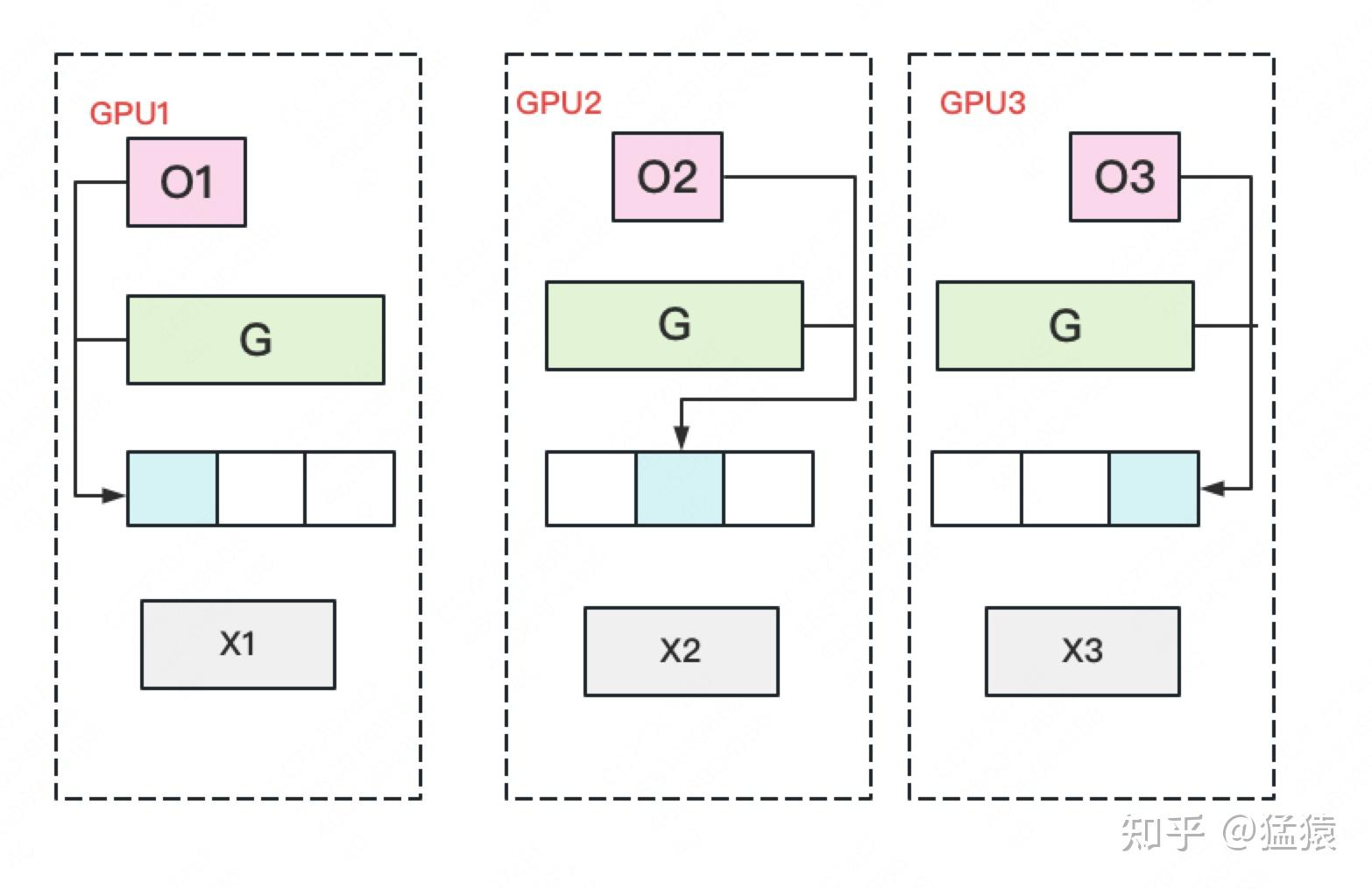

（3）得到完整梯度G，就可以对权重进行更新。我们知道W的更新由optimizer states和梯度共同决定。由于每块GPU上只保管部分optimizer states，只能将相应的W（蓝色部分）进行更新。（2）和（3）可以用下图表示：

（4）此时，每块GPU上都有部分W没有完成更新（图中白色部分）。所以我们需要对W做一次All-Gather（此时的W已经执行过上述的fp16._copy(fp32)步骤），从别的GPU上把更新好的部分W取回来。产生单卡通讯量 $\phi$
。

这里的K可以理解为Optimizer的参数量，W和G都是2Byte

这里写的很复杂而且难以理解，我的理解是，这里最根本的是O代表的Optimizer是可以拆分的，所以拆到了三个GPU上，但是要更新这一个GPU的这一个数据所以需要做AllReduce/Reduce-Scatter和All-Gather，然后这个W作为O的投影它是必须要是完整的，所以它需要做All-Gather去整合数据。

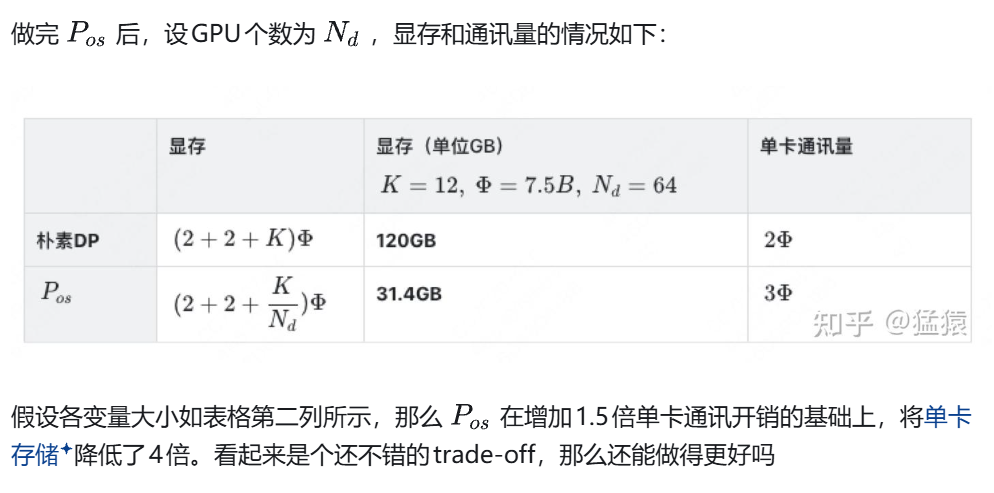

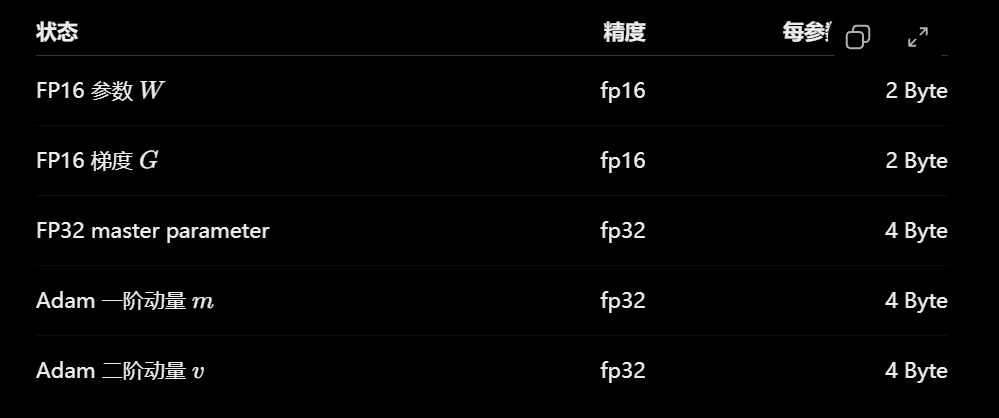

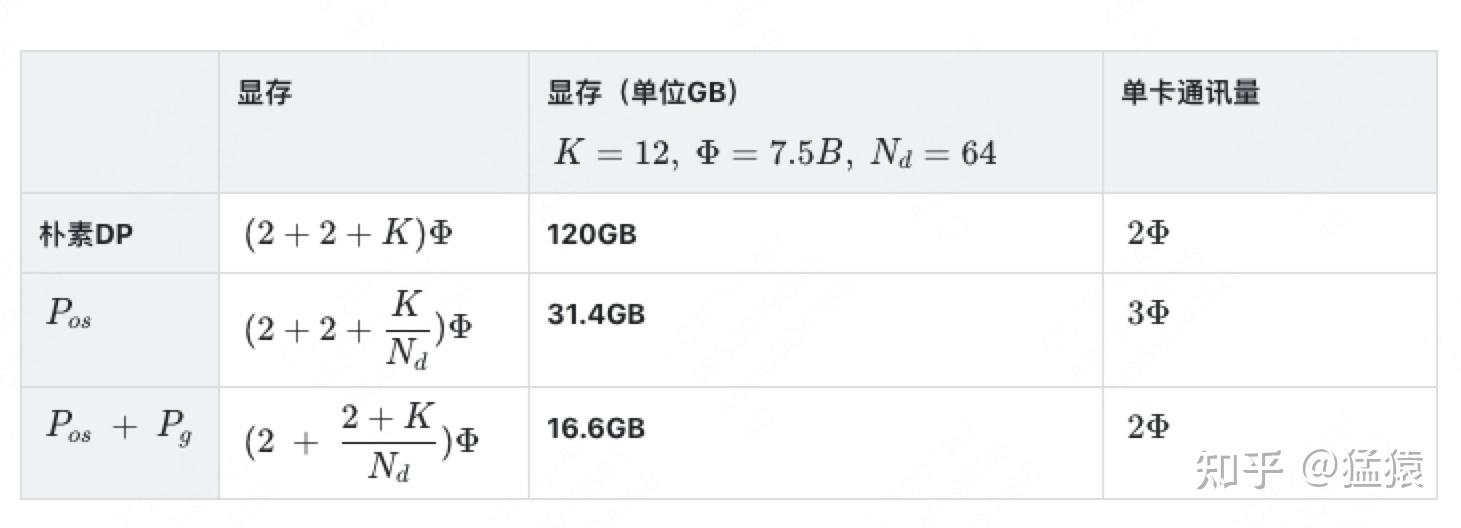

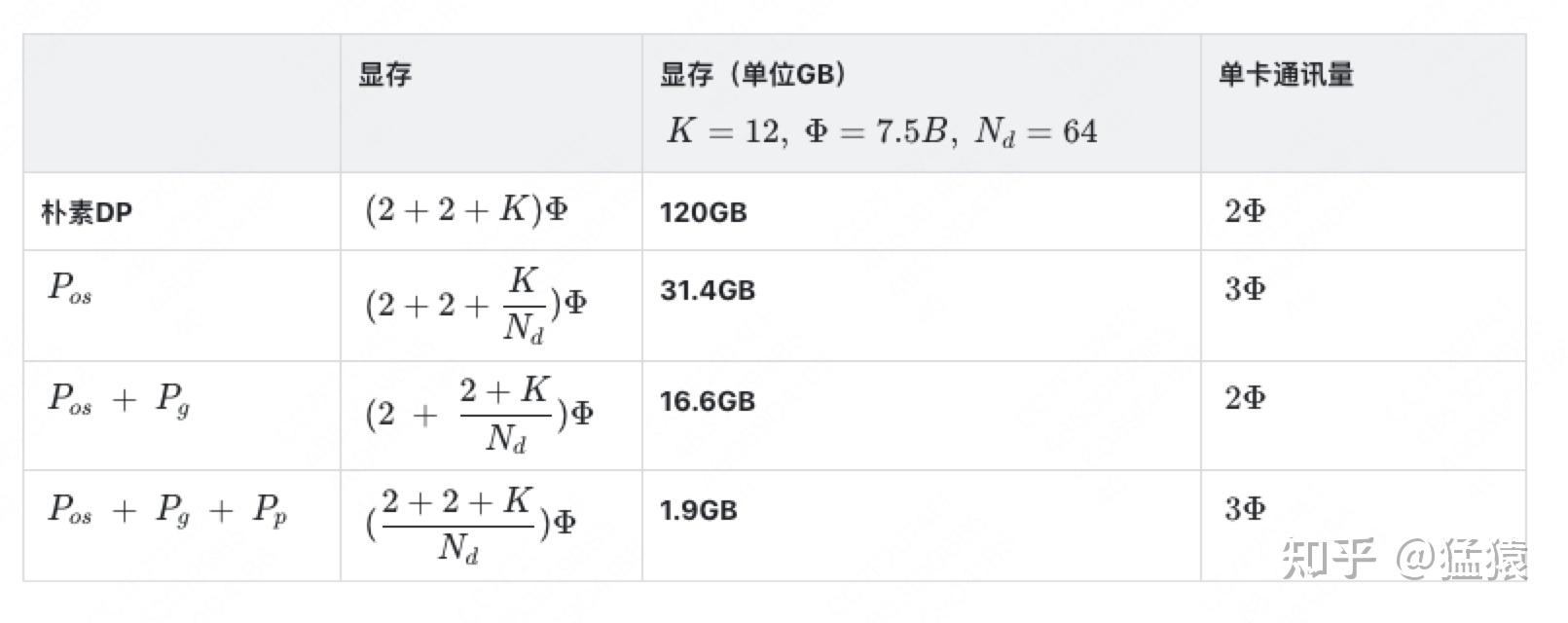

假设各变量大小如表格第二列所示，那么
在增加1.5倍单卡通讯开销的基础上，将单卡存储降低了4倍。看起来是个还不错的trade-off，那么还能做得更好吗

$P_{os} + P_g$：优化状态与梯度分割

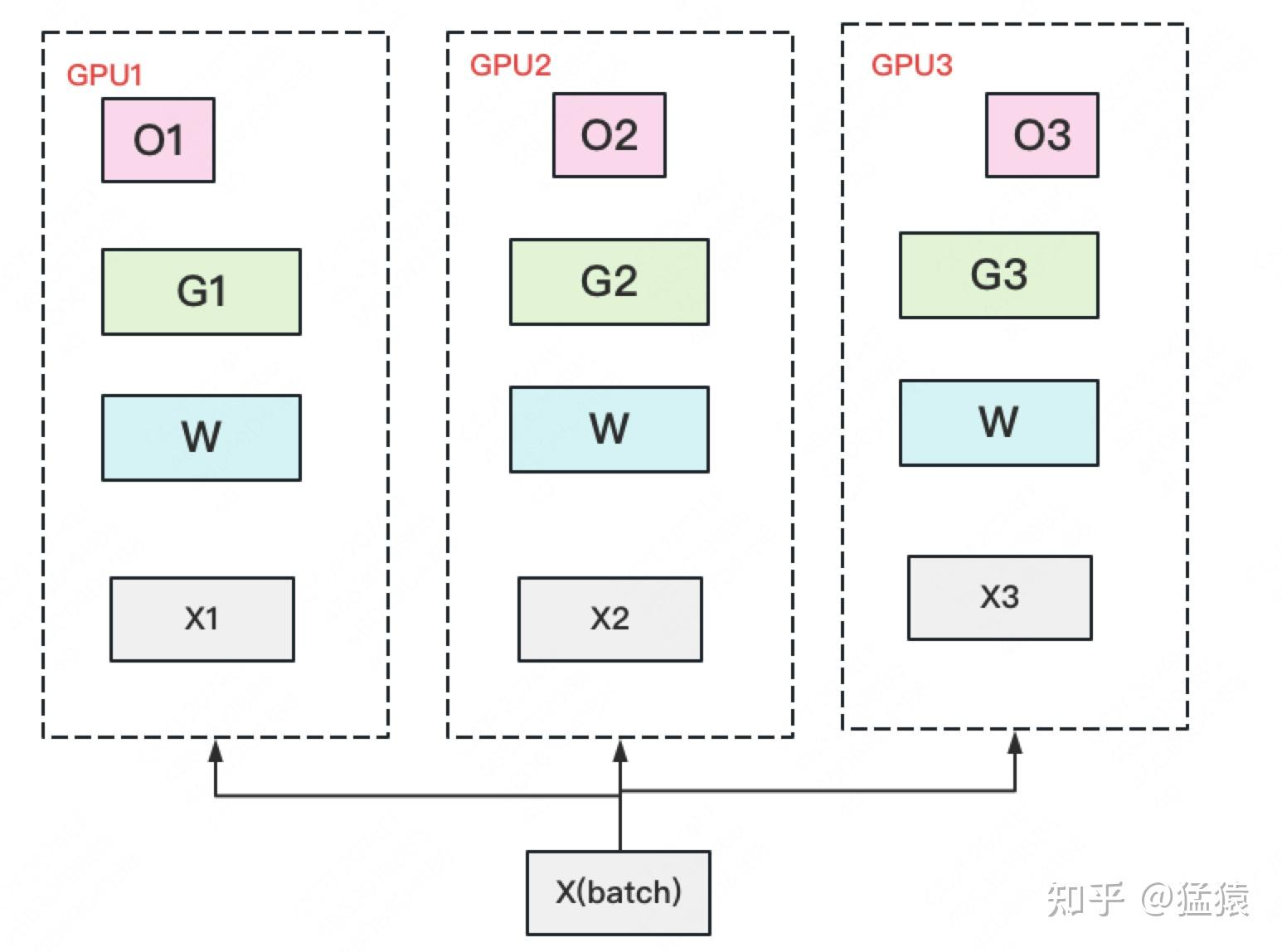

现在，更近一步，我们把梯度也拆开，每个GPU格子维护一块梯度。

此时，数据并行的整体流程如下：
（1）每块GPU上存一份完整的参数W。将一个batch的数据分成3份，每块GPU各吃一份，做完一轮foward和backward后，算得一份完整的梯度（下图中绿色+白色）。

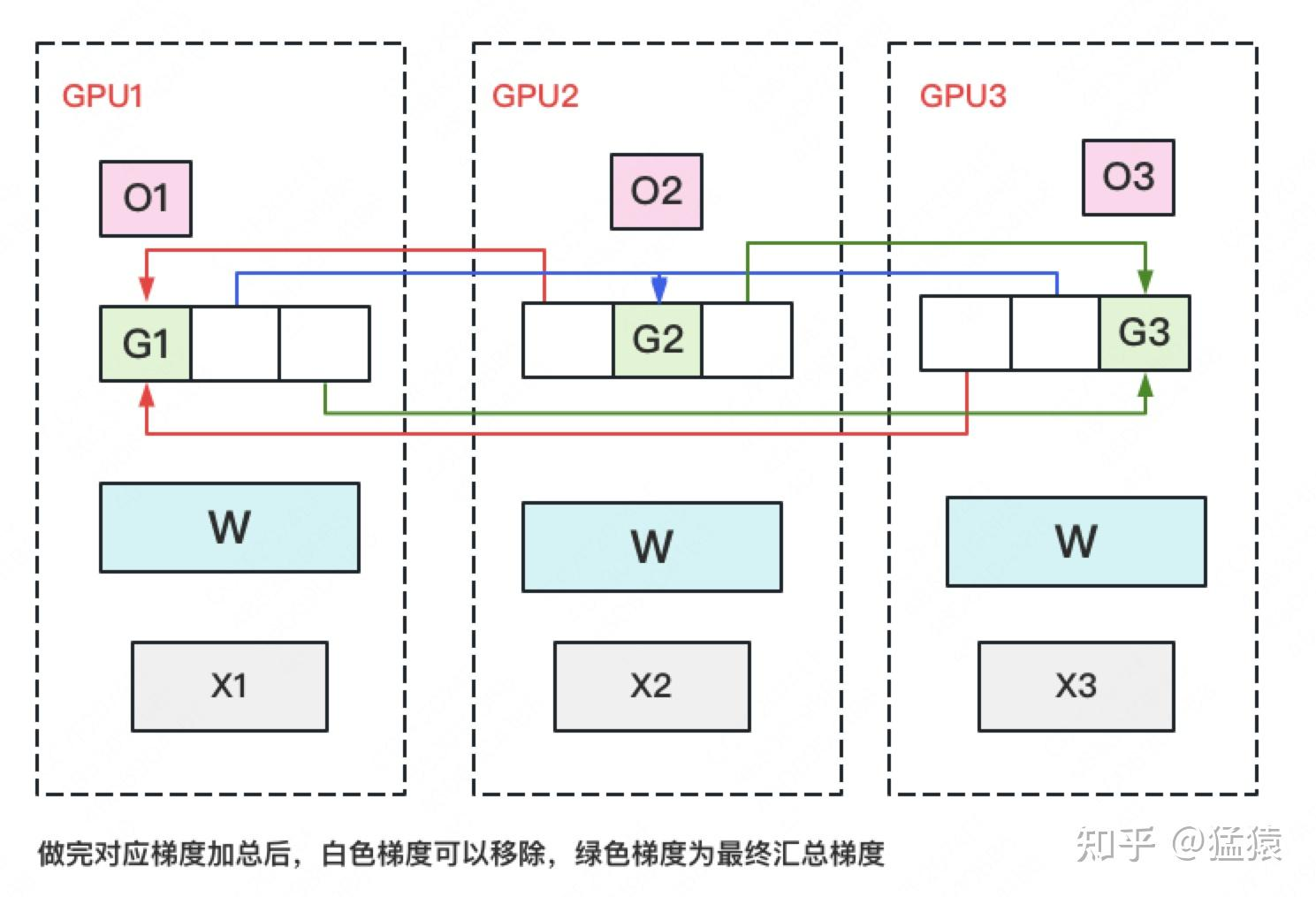

（2）对梯度做一次Reduce-Scatter，保证每个GPU上所维持的那块梯度是聚合梯度。例如对GPU1，它负责维护G1，因此其他的GPU只需要把G1对应位置的梯度发给GPU1做加总就可。汇总完毕后，白色块对GPU无用，可以从显存中移除。单卡通讯量 $\phi$

。（1）和（2）见下图：

（3）每块GPU用自己对应的O和G去更新相应的W。更新完毕后，每块GPU维持了一块更新完毕的W。同理，对W做一次All-Gather，将别的GPU算好的W同步到自己这来。单卡通讯量 $\phi$。

这里的通信量下降是因为ZeRO-1做了一次不必要的完整AllReduce，而我们只需要做ReduceScatter即可。

$P_{os} + P_g + P_p$：优化状态、梯度与参数分割

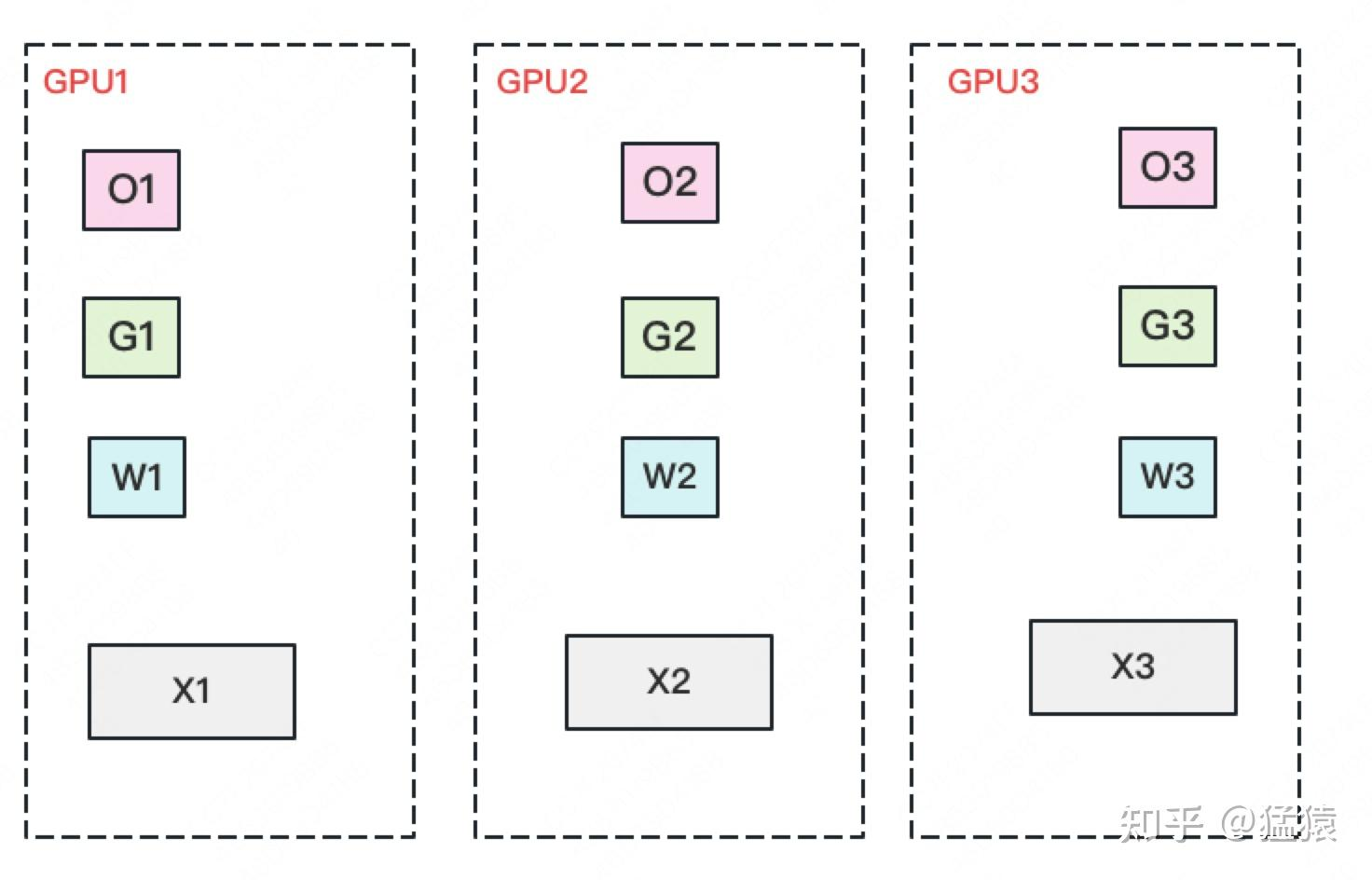

看到这里，也许你有点感觉了，ZeRO的思想就是：万物皆可切，万物皆可抛。所以现在，我们把参数也切开。每块GPU置维持对应的optimizer states，gradients和parameters（即W）。

数据并行的流程如下：
（1）每块GPU上只保存部分参数W。将一个batch的数据分成3份，每块GPU各吃一份。
（2）做forward时，对W做一次All-Gather，取回分布在别的GPU上的W，得到一份完整的W，单卡通讯量$\phi$
。forward做完，立刻把不是自己维护的W抛弃。
（3）做backward时，对W做一次All-Gather，取回完整的W，单卡通讯量
。backward做完，立刻把不是自己维护的W抛弃。
（4）做完backward，算得一份完整的梯度G，对G做一次Reduce-Scatter，从别的GPU上聚合自己维护的那部分梯度，单卡通讯量 $\phi$
。聚合操作结束后，立刻把不是自己维护的G抛弃。
（5）用自己维护的O和G，更新W。由于只维护部分W，因此无需再对W做任何AllReduce操作。

到这一步，我们用1.5倍的通讯开销，换回近120倍的显存。只要梯度计算和异步更新做的好，通讯时间大部分可以被计算时间隐藏，因此这样的额外通讯开销，也是划算的。

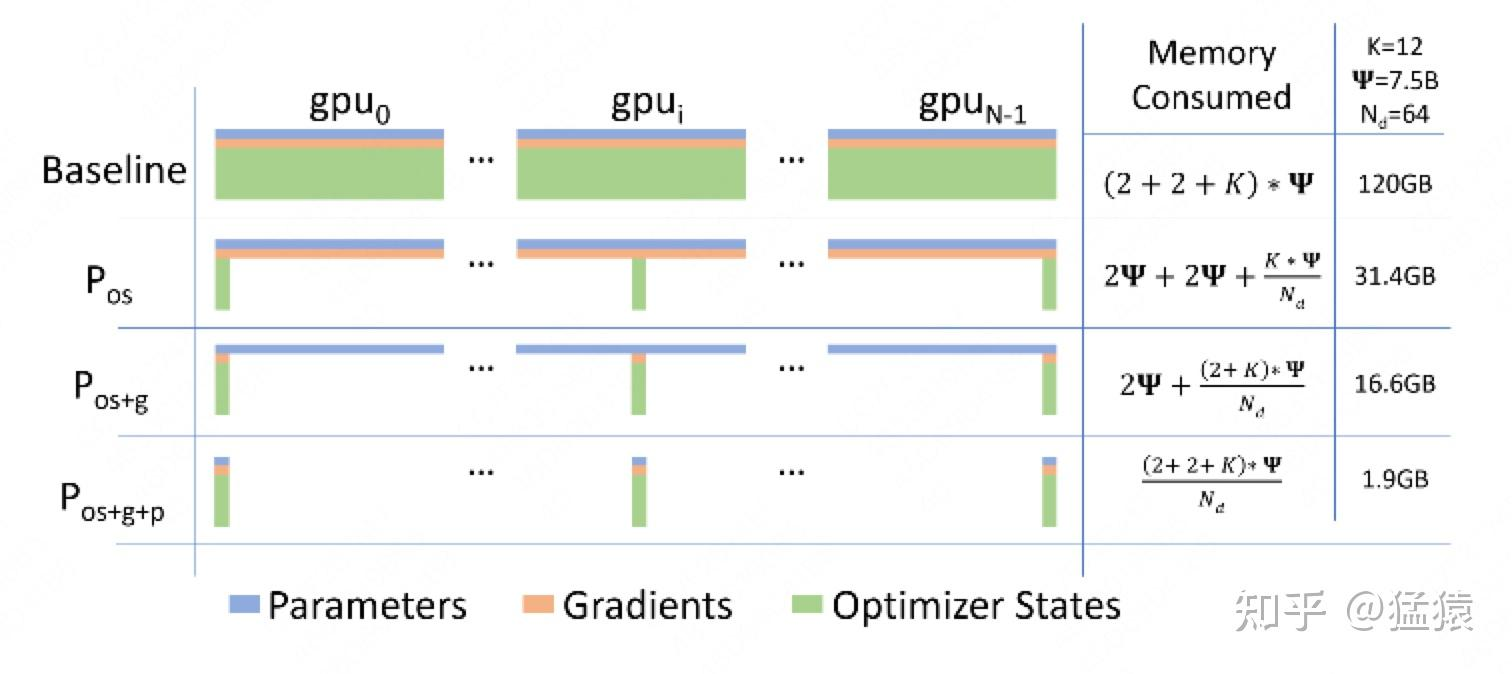

到这里，我们可以放出原始论文中的说明图了，经过以上分析，这张说明图是不是瞬间就能看懂了。

仔细一想，ZeRO其实掌握了降本增效的精髓：用完即弃，需要再补。反正我补一个和你差不多的，也不会花费很多通（找）讯（人）时间，还大大降低了我的成本。模型的每一层多算（造）几（轮）遍（子）有啥关系呢，反正在我的预算里每个人都一刻不停地干活，就行啦！

ZeRO VS 模型并行

知道模型并行的朋友，可能会想，既然ZeRO都把参数W给切了，那它应该是个模型并行呀？为什么要归到数据并行里呢？
其实ZeRO是模型并行的形式，数据并行的实质。
模型并行，是指在forward和backward的过程中，我只需要用自己维护的那块W来计算就行。即同样的输入X，每块GPU上各算模型的一部分，最后通过某些方式聚合结果。
但对ZeRO来说，它做forward和backward的时候，是需要把各GPU上维护的W聚合起来的，即本质上还是用完整的W进行计算。它是不同的输入X，完整的参数W，最终再做聚合。

ZeRO-R

说完了以上对model states的显存优化，现在来看对residual states的优化。

$P_a$: Partitioned Activation Checkpointing

前面说过，对activation的存储是灵活的。不像optimizer states，gradients和parameters对模型更新是必须的，activation只是起到加速梯度计算的作用。因此，在哪几层保存activation，保存哪些activation都是可以灵活设置的。同样，我们也可以仿照以上切割方式，每块GPU上只维护部分的activation，需要时再从别的地方聚合过来就行。需要注意的是，activation对显存的占用一般会远高于模型本身，通讯量也是巨大的，所以这块要灵活、有效地实验设计。

$C_B$Constant Size Buffer

固定大小的内存buffer，它的目的在于：

提升带宽利用率。当GPU数量上升，GPU间的通讯次数也上升，每次的通讯量可能下降（但总通讯量不会变）。数据切片小了，就不能很好利用带宽了。所以这个buffer起到了积攒数据的作用：等数据积攒到一定大小，再进行通讯。
使得存储大小可控。在每次通讯前，积攒的存储大小是常量，是已知可控的。更方便使用者对训练中的存储消耗和通讯时间进行预估。

$M_D$Memory Defragmentation

在前文提过，设置机制，对碎片化的存储空间进行重新整合，整出连续的存储空间。防止出现总存储足够，但连续存储不够而引起的存储请求

ZeRO-Offload与ZeRO-Infinity

最后，简单介绍一下ZeRO-Offload。它的核心思想是：显存不够，内存来凑。如果我把要存储的大头卸载(offload)到CPU上，而把计算部分放到GPU上，这样比起跨机，是不是能既降显存，也能减少一些通讯压力呢？

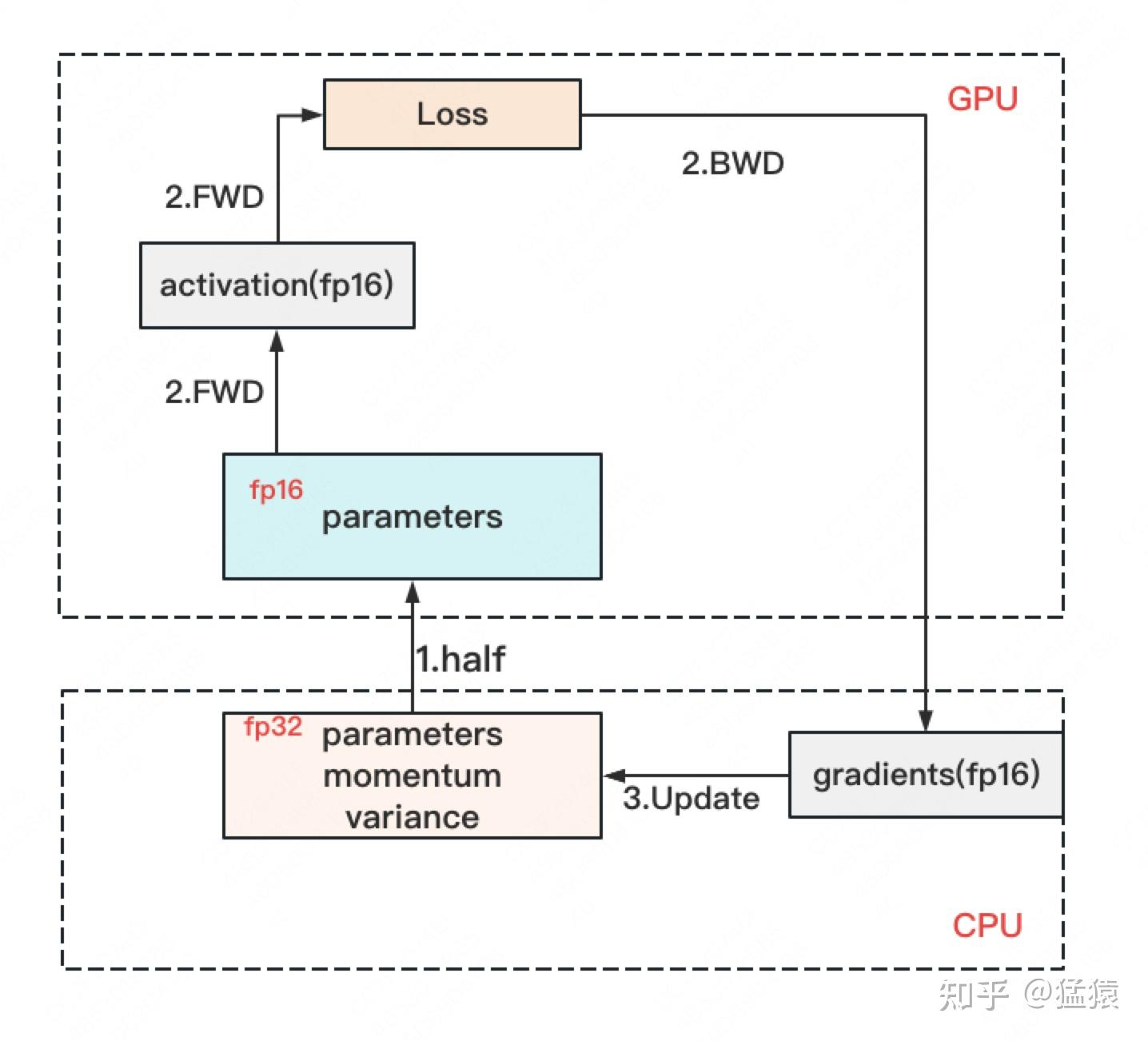

ZeRO-Offload的做法是：

forward和backward计算量高，因此和它们相关的部分，例如参数W（fp16），activation，就全放入GPU。
update的部分计算量低，因此和它相关的部分，全部放入CPU中。例如W(fp32)，optimizer states（fp32）和gradients(fp16)等。
具体切分如下图：


ZeRO-infinity也是同理，它们在解决的事情都是：找个除GPU之外的地方，存数据
