项目提交人：李澍

设计与实现

ONNX动态维度表示

之前版本的Shape本质上是 vector， 所以它只能保存具体的整数，无法直接保存”batch”,或者”unknown”这样的语义，所以我在前端增加了一层表示。

例如输入为：

["batch", 3, ?, 2]

class DimensionKind(str, Enum):

    FIXED = "fixed"
    SYMBOLIC = "symbolic"
    UNKNOWN = "unknown"

@dataclass(frozen=True)
class DimensionSpec():

    kind: DimensionKind
    value: Optional[int] = None
    symbolic: Optional[str] = None

ShapeSpec = tuple[DimensionSpec,...]

我们在代码中如上定义，则对于各个维度我们能表示它的类型与具体的数值，避免在信息传递时丢失它的语义。例如对于DimensionKind==FIXED 的维度，我们标注value，对于DimensionKind==SYMBOLIC 的维度，我们标注它的名字例如batch,这样一来我们保存了输入的全部信息。对于未知维度，我们只标注kind，其余的保持为None 。

具体在读入方面，我们定义了函数去从ONNX读取声明，由于ONNX使用Protobuf表示Shape，每个维度通常有三种状态：dim_value，dim_param，none。这里的代码如下：

def _parse_shape_spec(shape):
    dimensions = []

    for dimension in shape.dim:
        kind = dimension.WhichOneof("value")

        if kind == "dim_value":
            dimensions.append(
                DimensionSpec(
                    kind=DimensionKind.FIXED,
                    value=dimension.dim_value,
                )
            )
        elif kind == "dim_param" and dimension.dim_param:
            dimensions.append(
                DimensionSpec(
                    kind=DimensionKind.SYMBOLIC,
                    symbolic=dimension.dim_param,
                )
            )
        else:
            dimensions.append(
                DimensionSpec(kind=DimensionKind.UNKNOWN)
            )

    return tuple(dimensions)

最后，考虑到InfiniteTensor创建Tensor时，仍然要求具体的整数Shape，所以我们还构造了函数去处理这一逻辑，具体来说在模型刚导入还没有收到真实输入时，对于已知的维度使用对应的值，其它两种类型的维度临时设置为1.

Shape Tensor 及相关算子实现

考虑到Shape Tensor实际上保存的时Tensor的形状信息，它同时也要计算Shape Tensor的数据，这是由于动态Reshape最终读取的时Shape Tensor的数据。

Shape算子

在inferShape中直接输出输入数据的维度：

optional<vector<Shape>> ShapeObj::inferShape(
    const TensorVec &inputs) {
    return {{{static_cast<int>(inputs[0]->getRank())}}};
}

在inferDataType 输出使用Int64 :

vector<DataType>
ShapeObj::inferDataType(const TensorVec &inputs) const {
    IT_ASSERT(inputs.size() == 1);
    return {DataType::Int64};
}

在CPU Kernel中输出保存的数据：

const Shape inputShape = op->getInputs(0)->getDims();
auto *output =
    op->getOutput()->getRawDataPtr<int64_t *>();

for (size_t i = 0; i < inputShape.size(); ++i)
    output[i] = static_cast<int64_t>(inputShape[i]);

最后通过REGISTER_KERNEL将它注册到CPU Kernel表。

Gather算子

Gather算子的目的是从完整Shape中取出一个维度。

在inferShape中，它先删掉data的axis维度，再在对应位置插入indices的所有维度：

optional<vector<Shape>> GatherObj::inferShape(const TensorVec &inputs) {
    auto dims0 = inputs[0]->getDims();
    auto dims1 = inputs[1]->getDims();

    //IT_ASSERT(CheckIndexValid());

    Shape dim = dims0;
    dim.erase(dim.begin() + axis);
    dim.insert(dim.begin() + axis, dims1.begin(), dims1.end());
    return {{dim}};
}

在inferDataType中，我们保持Gather输出dtype与第一个输入相同：

vector<DataType> GatherObj::inferDataType(const TensorVec &inputs) const {
    IT_ASSERT(inputs.size() == 2);
    auto index_dtype = inputs[1]->getDType();
    IT_ASSERT(index_dtype == DataType::Int32 || index_dtype == DataType::Int64);
    return {inputs[0]->getDType()};
}

在CPU数据计算中，我们的设计是，先将data按axis分成outer*axisDim*inner , 这样的话一个index实际选择的是axis上的一段连续的数据，每段有inner个元素。接着计算输入、输出偏移：

inputElementOffset =
    (outerIndex * axisDim + index) * inner;

outputElementOffset =
    (outerIndex * indexCount + indexOffset) * inner;

最后用memcpy()复制整个连续片段。

Unsqueeze和Squeeze

Unsqueeze的目的是给Tensor增加大小为1的维度，具体实现为：

optional<vector<Shape>> UnsqueezeObj::inferShape(const TensorVec &inputs) {
    Shape inputDim = inputs[0]->getDims();
    auto rank = inputs[0]->getRank() + axes.size();
    Shape outputShape(rank, -1);
    Shape axesCopy = axes;
    for (size_t i = 0; i < axesCopy.size(); ++i) {
        axesCopy[i] = get_real_axis(axesCopy[i], rank);
        IT_ASSERT(outputShape[axesCopy[i]] == -1, "Axes have duplicate");
        outputShape[axesCopy[i]] = 1;
    }
    auto it = inputDim.begin();
    for (size_t i = 0; i < outputShape.size(); ++i) {
        if (outputShape[i] == -1) {
            outputShape[i] = *it++;
        }
    }
    return {{outputShape}};
}

Squeeze执行相反的操作，删除大小为1的维度。

这里Unsqueeze和Squeeze 不改变元素数量和排列顺序，但输出是另一个Tensor，它仍然需要获得数据，所以在CPU注册中把这些操作接到不改变数据排列的Kernel上

Concat算子

Concat 将多个 Shape Tensor 片段拼成完整目标 Shape。

所以Concat的infershape会在检查axis一致后将concat上的长度相加：

optional<vector<Shape>> ConcatObj::inferShape(const TensorVec &inputs) {
    Shape dims = inputs[0]->getDims();
    auto rank = inputs[0]->getRank();
    if (inputs.size() == 2) {
        for (size_t i = 0; i < inputs.size(); ++i) {
            if (inputs[i]->size() == 0) {
                return {{inputs[1 - i]->getDims()}};
            }
        }
    }
    ShapeElem n = dims.at(dim);
    for (auto itr = inputs.begin() + 1; itr != inputs.end(); ++itr) {
        auto input = *itr;
        auto iDims = input->getDims();
        IT_ASSERT(rank == input->getRank());
        for (auto i = 0; i < (int)rank; i++) {
            if (i == dim) {
                n += iDims.at(i);
                continue;
            }
            IT_ASSERT(iDims.at(i) == dims.at(i));
        }
    }
    dims[dim] = n;
    return {{dims}};

CPU Kernel 按 axis 将每个输入的真实数据依次复制到输出内存.

举例来说是：[batch] + [6] → [batch, 6]

Cast算子

目的是让所有输入使用相同的dtype

vector<DataType> CastObj::inferDataType(const TensorVec &inputs) const {
    auto input_dataType = inputs[0]->getDType();
    auto output_dataType = getOutputDataType();
    for (const auto &tensor : inputs)
        IT_ASSERT(input_dataType == tensor->getDType());
    return vector(numOutputs(), output_dataType);
}

optional<vector<Shape>> CastObj::inferShape(const TensorVec &inputs) {
    const auto A = inputs[0];
    return {{A->getDims()}};
}

CPU Kernel 根据输入和目标 dtype 执行逐元素类型转换。

动态Shape执行流程

动态Reshape相比于静态Shape特殊的地方在于，它的目标Shape来自运行时计算得到的Shape Tensor

Input X
  │
  ├── Shape ── Gather ── Unsqueeze ──┐
  │                                  │
  └─────────────────────────────── Concat ── Reshape

而模型的导入阶段只能知道Concat后的shape是怎样的，但并不知道它的数据究竟是什么，这也是为什么我们要在上面执行每个算子的kernel去算具体的数据。

所以我们将动态执行分成两个大阶段，一、计算Shape Tensor，确定本次真实的Shape，二、按照真实Shape执行普通数据计算。

因此，项目最终形成的执行流程是：更新输入Shape → 初步inferShape → 初步分配内存 → 写入本次输入数据 → 执行Shape Tensor子图 → 解析动态Reshape输出shape → 重新传播下游Shape → 重新规划内存 → 执行完整计算图 → 输出

首先在模型导入阶段，会构造一个OnnxStub，这时会创建普通算子和ShapeTensor算子，然后会将动态Reshape数据的输入和Shape Tensor输入链接起来，并完成首次的内存分配，并将initializer写入对应Tensor。

然后从set_input 开始，首先检查输入是否合理，然后更新输入的TensorShape，具体而言是调用change_shape:

void GraphHandlerObj::change_shape(
    const vector<int> &shape,
    int tensorId) {
    auto tensor = g->getTensor(tensorId);
    IT_ASSERT(tensor != nullptr);
    IT_ASSERT(shape.size() != 0);
    tensor->setShape(shape);
}

更新输入后执行shape_infer：

void GraphObj::shape_infer() {
    for (auto &op : ops) {
        auto ans = op->inferShape();

        for (int i = 0; i < ans.value().size(); ++i) {
            if (newShape != oldShape)
                tensor->setShape(newShape);
        }
    }
}

这里按照图中算子的顺序重新推导出Shape。然后通过self.init() 分配内存并且重新写入模型initializer 。

完成后，调用者写入输入stub.inputs["x"].copyin_numpy(x) ，然后调用stub.run() ，进入CPU Runtime。

首先我们执行了动态Shape的准备阶段prepareRuntimeShapes() ，这里的目的是找到算子类型是Reshape且需要使用运行时Shape Tensor的算子。然后从动态Reshape的第二个输入开始，沿着Tensor的生产者向前追踪，收集到需要提前执行的算子，然后对这些算子进行拓扑排序，保证生产者出现在消费者之前，然后通过Runtime遍历拓扑排序后的算子。

for (const Operator &op : graph->getOperators()) {
    if (requiredShapeOps.count(op.get())) {
        const KernelAttrs attrs{
            device,
            op->getOpType().underlying()
        };

        Kernel *kernel =
            kernelRegistry.getKernel(attrs);

        kernel->compute(op, runtime);
    }
}

这一步结束后，我们的动态Reshape的第二个输入就已经包含真实的数据了。然后就可以更新Reshape的输出。

动态 Reshape 输出 Shape 更新后，立即调用graph->shape_infer(); 这里是为了传播动态Reshape的真实输出Shape。

如果任何动态Reshape的输出发生了变化，则根据之前选择的分配模式重新分配：

if (shapeChanged) {
    graph->remallocForCurrentShapes();
    graph->validateMemory();
}

最后执行完整的计算图得到最终的结果。

Tensor Shape 更新

首先根据setShape()更新Shape和_size：

void TensorObj::setShape(Shape shape_) {
    const auto size = getTensorSize(shape_, dtype);

    if (shape == shape_)
        return;

    shape = std::move(shape_);
    _size = size;
    notifyCaptureState(false);
}

虽然设置了Shape，但是没有申请新的内存等等操作，所以需要重新进行inferShape，并且重新规划内存，最后执行Kernel。这后面就重复执行上一节的动态Shape执行流程即可

动态内存处理

这一块在动态Shape中也已经阐述，在动态Reshape输出发生变化后，根据之前选择的分配模式重新分配：

if (shapeChanged) {
    graph->remallocForCurrentShapes();
    graph->validateMemory();
}

这里进一步，分配模式时怎么来的：

enum class AllocationMode {
    Uninitialized,
    Naive,
    DynamicPool,
    FixedPool,
};

在第一次调用dataMalloc()时，Graph通过lockAllocationMode() 记录分配模式。remallocForCurrentShapes() 如下：

void GraphObj::remallocForCurrentShapes() {
    switch (allocationMode) {
    case AllocationMode::Uninitialized:
        dataMalloc(false, 0);
        break;
    case AllocationMode::Naive:
        dataMalloc(true, 0);
        break;
    case AllocationMode::DynamicPool:
        dataMalloc(false, 0);
        break;
    case AllocationMode::FixedPool:
        dataMalloc(false, 0);
        break;
    }
}

它根据第一次分配时记录的模式重新调用内存规划。Naive 模式下，每个 Tensor 单独管理自己的 Blob 。

与现有静态执行流程的兼容方式。

虽然我们增加了动态维度，但是对于静态输入，在经过处理后仍然时原来的整数Shape，传入C++和之前是一样的，所以不影响。

在模型导入时会判断输入中是否存在动态维度，如果所有维度都是固定了，那么仍然执行原有的ONNX simplifier流程。如果模型包含符号或者未知的维度，那么就会跳过simplifier，以避免动态Shape信息或者Shape子图被错误折叠。

对于Reshape(data, shape) 来说，如果shape来自initializer或Constant，那么前端继续调用原来的接口。如果来自运行时的Shape子图，那么构造动态ReshapeObj，相当于我们设计了两个构造函数。并且在ReshapeObj内部增加bool runtimeShape 以区分两种行为。而且通过这个，在Shape子图准备流程时不进入流程，只有动态Reshape才会触发新增流程。最后，我们复用了原有 Tensor、Blob 和 allocator，Shape 变化时重新运行同一套内存规划

结果展示

算子测试结果

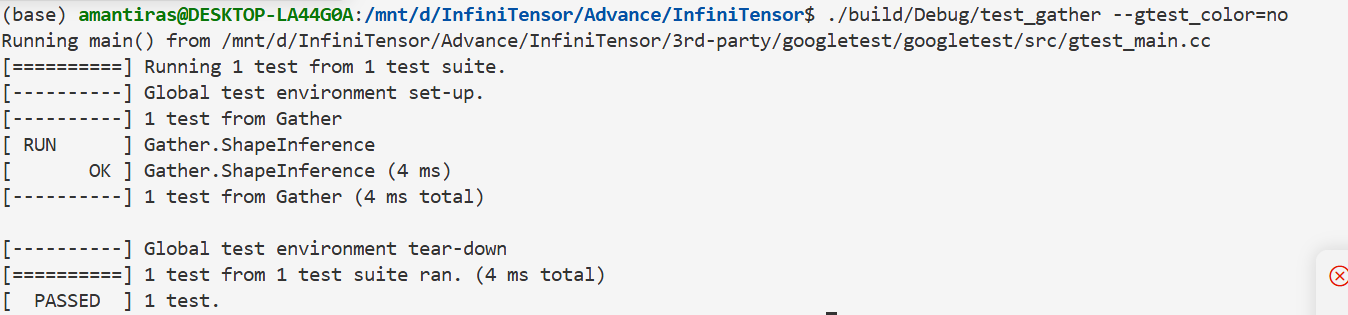

Gather

验证内容：Int32/Int64 indices，输出 Shape 推导

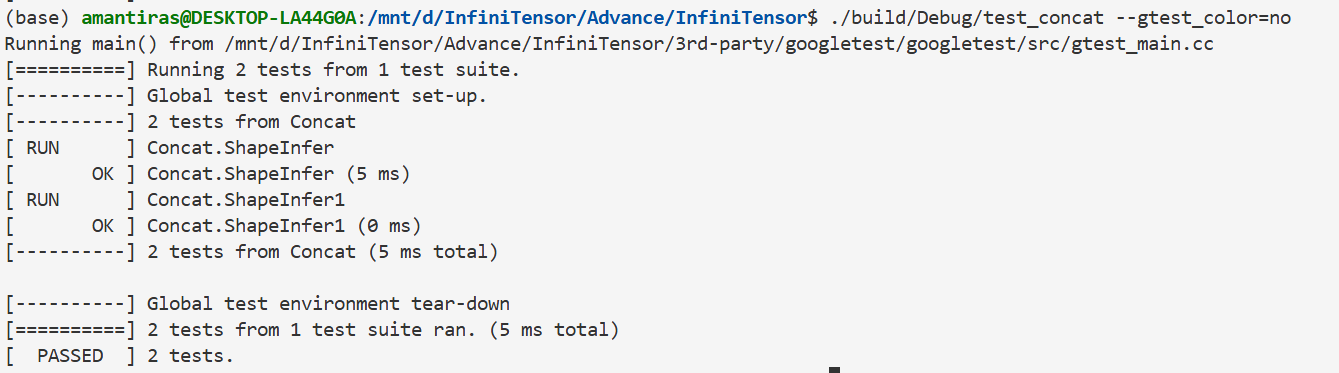

Concat

验证普通输入的拼接 Shape和包含空 Tensor 时的 Shape

Cast

验证输出 Shape 和目标 dtype

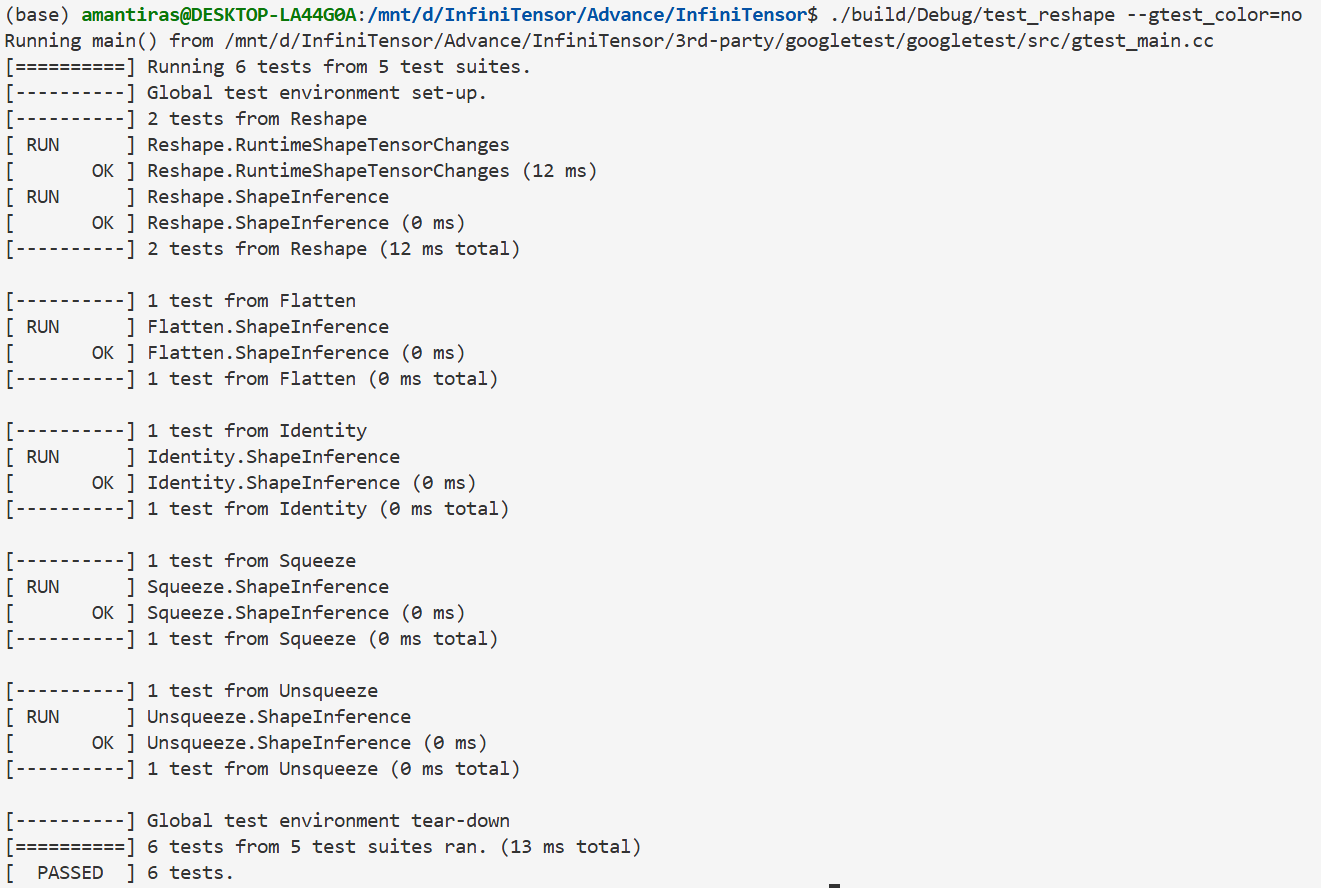

Reshape | Squeeze | Unsqueeze

验证静态 Reshape Shape 推导，动态Reshape运行时 Shape Tensor 和数据结果，Squeeze、Unsqueeze的正轴、负轴及空 axes。

这个也是我新增的测试，用来验证动态Reshape能够正确更新Shape。

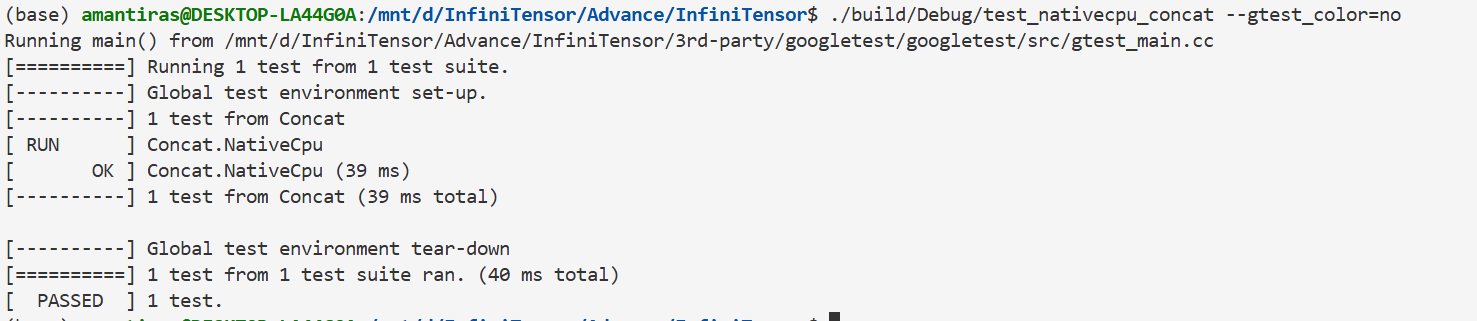

Concat CPU Kernel

验证了Native CPU 数值计算。

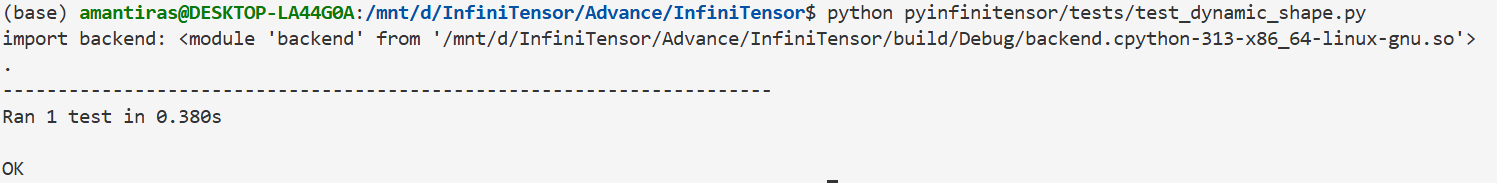

完整Shape Tensor子图测试

模型结构是：

X[batch,2,3]
   │
   ├── Shape ──→ [batch,2,3]
   │                 │
   │               Gather(index=0)
   │                 │
   │                 batch
   │                 │
   │              Unsqueeze
   │                 │
   │               [batch] ──────┐
   │                             │
   │        Int32[6] → Cast → [6]│
   │                             ↓
   │                          Concat
   │                             │
   │                         [batch,6]
   │                             │
   └───────────────────────── Reshape
                                 │
                             [batch,6]
                                 │
                            Add(bias)
                                 │
                             Y[batch,6]

测试模型通过 Shape → Gather → Unsqueeze → Cast → Concat 动态构造 Reshape 的第二输入。以 batch=8 为例，Shape 算子产生 [8,2,3]，Gather 提取 batch 值 8，Unsqueeze 将标量转换为一维 Tensor，随后与 Cast 后的常量 [6] 拼接，得到目标 Shape Tensor [8,6]。动态 Reshape 读取该 Tensor 后将输出 Shape 更新为 [8,6]。完整 Shape 子图测试在默认 DynamicPool 和 naive allocator 下均通过。

这里设计的关键代码如下，我们没有重新加载模型，而是连续的输入不同的shape:

stub = OnnxStub(
    model,
    backend.cpu_runtime(),
    use_naive_allocator=naive,
)

for batch in (1, 2, 8, 3, 1):
    x = rng.standard_normal(
        (batch, 2, 3)
    ).astype(np.float32)

    stub.set_input([list(x.shape)])
    stub.inputs["x"].copyin_numpy(x)
    stub.run()

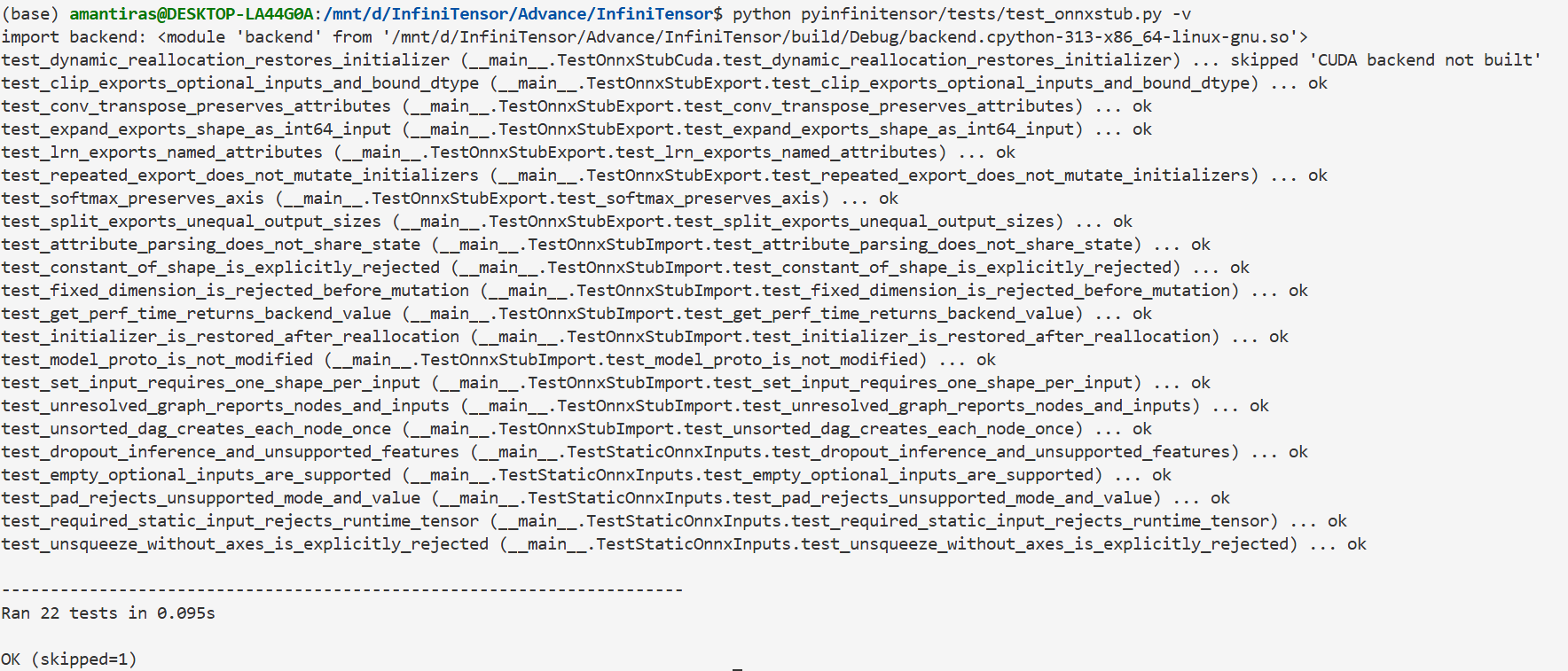

ONNX前端和输入验证测试

21 项通过，1 项 CUDA 测试因当前构建未启用 CUDA 而跳过。这个是原本就存在的测试，我把输入从[1, 2]换成了[”batch”, 2]验证了效果

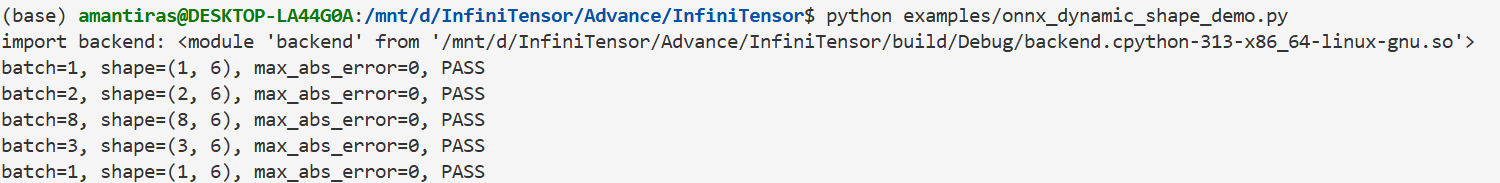

InfiniTensor 与 ONNX Runtime 的输出 Shape 和数值对比。

内部关键代码执行的是：

expected = reference.run(
    ["y"],
    {"x": x},
)[0]

actual_shape = tuple(
    stub.getShape("y")
)

if actual_shape != expected.shape:
    raise AssertionError(
        f"Shape mismatch: "
        f"InfiniTensor={actual_shape}, "
        f"ORT={expected.shape}"
    )

actual = np.asarray(
    stub.outputs["y"].copyout_float(),
    dtype=np.float32,
).reshape(actual_shape)

np.testing.assert_allclose(
    actual,
    expected,
    rtol=1e-4,
    atol=1e-5,
)

符合预期

使用说明

ONNX 模型准备方式；

我以/InfiniTensor/examples/onnx_dynamic_shape_demo.py 为例：

首先设计函数，把NumPy数组转换为 ONNX initializer。

def const(name, value, dtype):
    return numpy_helper.from_array(
        np.asarray(value, dtype=dtype),
        name,
    )


然后创建Shape算子：

nodes = [
        helper.make_node("Shape", ["x"], ["x_shape"]),
        helper.make_node("Gather", ["x_shape", "index"], ["batch_scalar"], axis=0),
        helper.make_node("Unsqueeze", ["batch_scalar", "axes"], ["batch_vector"]),
        helper.make_node("Cast", ["six_i32"], ["six_i64"], to=TensorProto.INT64),
        helper.make_node("Concat", ["batch_vector", "six_i64"], ["target"], axis=0),
        helper.make_node("Reshape", ["x", "target"], ["flat"]),
        helper.make_node("Add", ["flat", "bias"], ["y"]),
    ]

创建图：

graph = helper.make_graph(
        nodes,
        "runtime_shape_demo",
        [helper.make_tensor_value_info("x", TensorProto.FLOAT, ["batch", 2, 3])],
        [helper.make_tensor_value_info("y", TensorProto.FLOAT, ["batch", 6])],
        initializer=[
            const("index", 0, np.int64),
            const("axes", [0], np.int64),
            const("six_i32", [6], np.int32),
            const("bias", [0.25, -1.0, 2.0, 0.5, -0.5, 3.0], np.float32),
        ],
        value_info=[
            helper.make_tensor_value_info("flat", TensorProto.FLOAT, ["batch", 6])
        ],
    )

make_graph参数依次是：

nodes：图中的算子
name：图名称
inputs：模型输入
outputs：模型输出
initializer：常量和权重
value_info：中间 Tensor 的类型和 Shape 声明

创建ONNX Model：

model = helper.make_model(
    graph,
    opset_imports=[
        helper.make_opsetid("", 18)
    ],
    ir_version=8,
)

然后执行得到model后，创建ModelProto ：

stub = OnnxStub(
    model,
    backend.cpu_runtime(),
    use_naive_allocator=naive,
)

然后就可以执行相关操作了

stub.set_input([list(x.shape)])
stub.inputs["x"].copyin_numpy(x)
stub.run()

demon启动方式

这里我的环境是CMake 3.17及以上，Python 3.10

进入目录：

cd /InfiniTensor

执行Make配置：

make
make install-python

运行单元测试

make test-cpp

运行python程序测试：

make test-onnx

运行我们设计的实验：

InfiniTensor 与 ONNX Runtime 的输出 Shape 和数值对比和完整Shape Tensor子图测试

python examples/onnx_dynamic_shape_demo.py
python pyinfinitensor/tests/test_dynamic_shape.py -v

动态输入设置范围

ONNX 模型中的动态维度只描述“哪些维度可以变化”，真正执行模型时仍然需要为每个输入提供确定的 Shape。例如，模型输入声明为：

X: ["batch", 2, 3]

其中 batch 是动态维度，2 和 3 是固定维度。实际运行时，可以分别设置为：

[1, 2, 3]
[2, 2, 3]
[8, 2, 3]

但不能设置为 [2, 4, 3]，因为第二个维度是固定值 2。

当前支持范围

1. ONNX 动态维度表示

目前支持导入以下三类 ONNX 输入维度：

维度类型	ONNX 表示示例	含义
固定维度	[1, 3, 224, 224] 中的 3	执行时不能改变
符号维度	["batch", 3, 224, 224] 中的 "batch"	执行时允许设置为不同非负整数
未知维度	ONNX 中既没有 dim_value 也没有 dim_param	执行时允许设置具体值

Python 导入层保留原始维度类型，不会在首次导入时把动态维度永久替换为固定值。

2. 连续动态输入

支持同一个 OnnxStub 实例连续处理多个不同的合法输入 Shape：

batch=1 → batch=2 → batch=8 → batch=3 → batch=1

不需要为每个 Shape 重新读取或重新导入 ONNX 模型。

输入 Rank 当前应保持不变，变化的是各个动态轴的具体长度。

3. Shape Tensor 数据类型

运行时 Shape Tensor 当前要求：

• Tensor 为一维 Tensor；
• 数据类型为 Int64；
• Tensor 数据在执行动态 Reshape 前已经计算完成；
• Shape Tensor 的元素个数决定输出 Rank，当前运行过程中该 Rank不能变化。

例如：

shape_tensor = [batch, 6]

是合法的运行时 Shape Tensor。

4. Shape Tensor 相关算子

当前 Shape 子图支持以下基础算子：

算子	在 Shape 子图中的作用
Shape	获取输入 Tensor 的当前 Shape
Gather	从 Shape Tensor 中选取指定维度
Unsqueeze	为标量或低 Rank Shape Tensor增加维度
Squeeze	删除长度为 1 的维度
Concat	拼接多个 Shape 片段
Cast	转换 Shape Tensor 的数据类型
Identity	直接传递 Shape Tensor

5. 动态 Shape 算子

当前重点支持由运行时 Shape Tensor 驱动的 Reshape：

Reshape(data, shape_tensor)

支持的 Reshape Shape 规格包括：

• 普通正整数维度，例如 [2, 6]；
• 1 自动推导维度；
• 0 按 ONNX allowzero 规则处理；
• 检查输入、输出元素数量是否一致；
• 检查多个 1、越界维度和无法整除等非法情况。

原有的静态属性式 Reshape 路径仍然保留。

6. Shape 更新与内存管理

支持以下内存方式：

• Naive allocator；
• Dynamic pool allocator。

动态内存池可以复用已有容量；当新 Shape 所需空间超过当前容量时，会重新规划和分配内存。

已知限制及常见错误处理。

已知限制

目前仅支持CPU后端，不支持CUDA、BANG、Kunlun等后端。

当前支持改变动态轴的具体长度，但不支持改变输入 Tensor 的 Rank。

动态输入设置只允许改变 dim_param 或未知维度。ONNX 中通过 dim_value 声明的固定维度必须保持不变。

Shape Tensor 必须是一维 Int64 Tensor

Shape子图只支持部分算子：

Shape
Gather
Unsqueeze
Squeeze
Concat
Cast
Identity

动态模型不会经过ONNX simplifier

常见错误处理

错误示例：

# 模型有一个输入，但没有提供任何 Shape
stub.set_input([])

错误信息：

inputShapes must contain one shape per model input; expected 1, got 0

原因：set_input() 要求为每个模型输入提供一个 Shape。

处理方式：

stub.set_input([[2, 2, 3]])

错误示例：

stub.set_input([[2.0, 2, 3]])

可能得到：

Input X, axis 0: dimension must be an integer

处理方式：使用 Python 整数或支持整数协议的 NumPy 整数：

stub.set_input([[2, 2, 3]])

不要用浮点数、字符串或 None 作为实际执行 Shape。

可能出现：

ModuleNotFoundError: No module named 'backend'

或者加载了旧版本：

import backend: .../backend.cpython-xxx.so

但该文件不是本次编译生成的版本。

处理方式：

export PYTHONPATH="$PWD/build/cpu-debug:$PWD/pyinfinitensor/src:$PYTHONPATH"
python3 -c "from pyinfinitensor import backend; print(backend.__file__)"

确认输出路径指向当前项目对应的 .so 文件。修改 C++ 后，需要重新编译：

cmake --build build/cpu-debug -j

如果 Python 直接从 pyinfinitensor/src/pyinfinitensor 加载扩展，则应确认该目录中的扩展模块已由当前代码重新构建。

测试中可能出现：

ONNX Runtime only guarantees support for models stamped with
official released ONNX opset versions

例如当前 ONNX Runtime正式支持到 opset 26，而测试模型被标记为开发中的 opset 27。

如果测试最终显示：

Ran 58 tests
OK

则中间信息只是 onnxsim 尝试执行自定义算子时产生的警告，并非测试失败。

自行创建模型时，建议显式指定稳定 opset：

model = helper.make_model(
    graph,
    opset_imports=[helper.make_opsetid("", 18)],
)
