同样参考猛猿的博文继续学习
引用自(https://zhuanlan.zhihu.com/p/622212228)

张量模型并行(TP)，Megatron-LM

切分权重

设输入数据为X，参数为W。X的维度 = (b, s, h)，W的维度 = (h, h’)。其中：

b：batch_size，表示批量大小
s：sequence_length，表示输入序列的长度
h：hidden_size，表示每个token向量的维度。
h’：参数W的hidden_size。

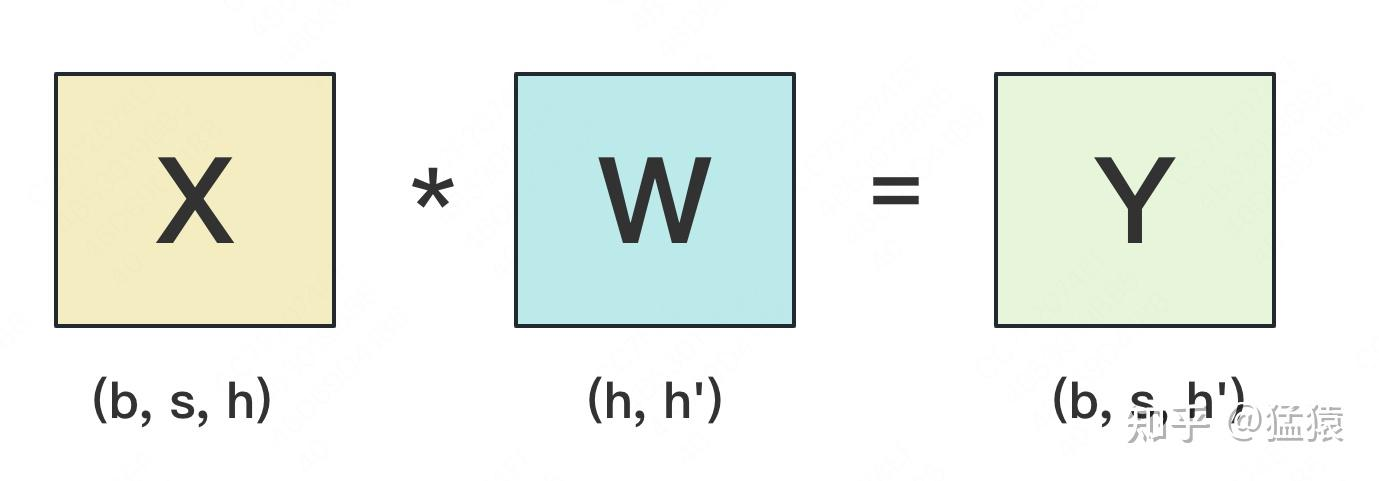

则每次forward的过程如下：

为画图方便，图中所绘是b=1时的情况。
假设现在W太大，导致单卡装不下。我们需要把W切开放到不同的卡上，则我们面临三个主要问题：

怎么切分W。
切完W后，怎么做forward。
做完forward后，怎么做backward，进而求出梯度，更新权重。
一般来说，我们可以沿着W的行（h维度），或者列（h’维度）切分W。下面我们分别介绍这两种切割办法，并说明它们是如何做forward和backward的。

按行切分权重

（1）forward

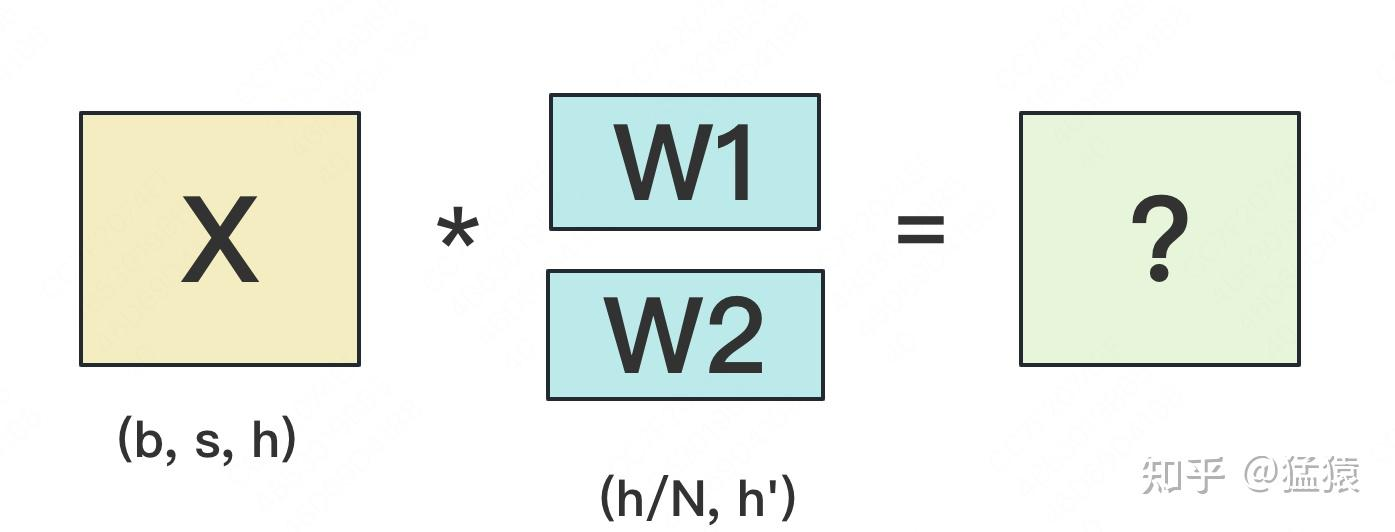

我们用N来表示GPU的数量。有几块GPU，就把W按行维度切成几份。下图展示了N=2时的切割方式：

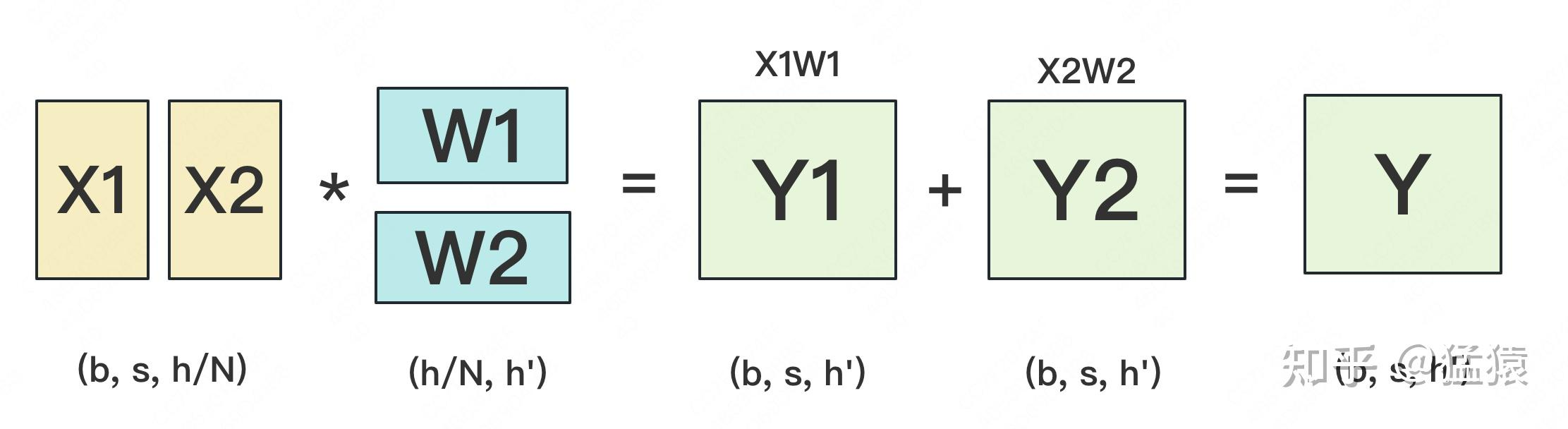

W按照行维度切开后，X的维度和它不对齐了，这可怎么做矩阵乘法呢？很简单，再把X“按列切开”就行了，如下图所示：

（2）backward

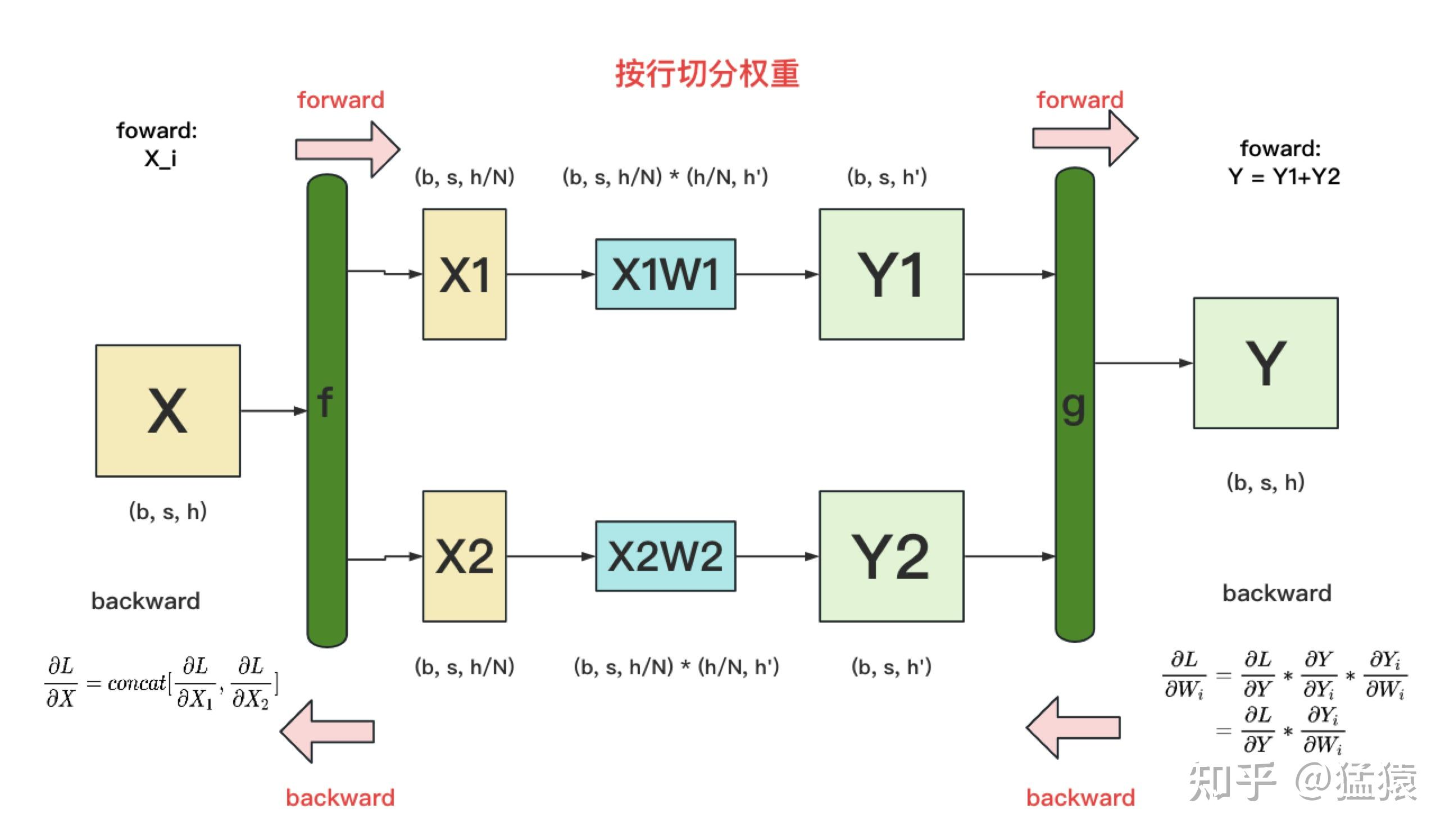

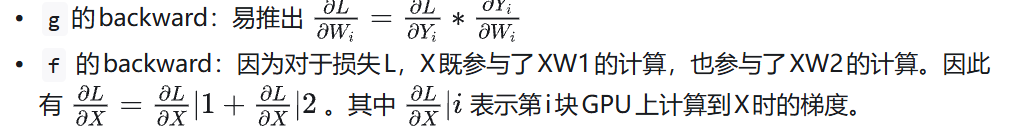

做完forward，取得预测值Y，进而可计算出损失L，接下来就能做backward了。我们重画一下forward的过程，并在其中加入backward的部分，整体流程图如下：

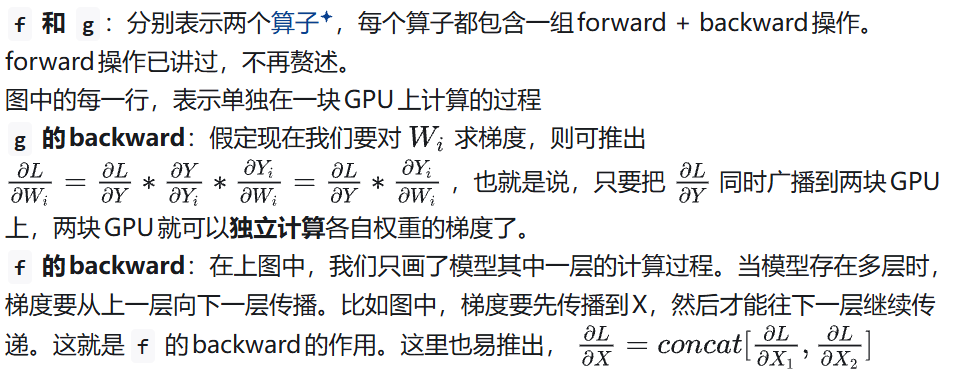

这里的f和g是为了描述两个“拼接/通信操作”人为定义的算子，比如f=split，g=Reduce/Sum

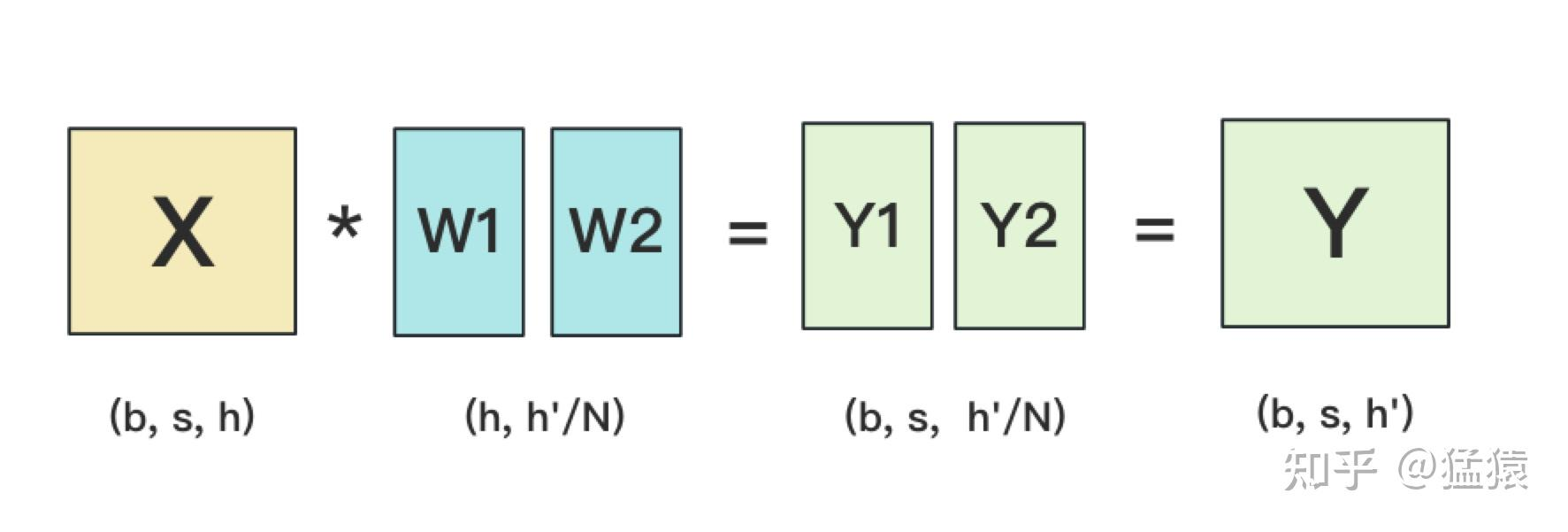

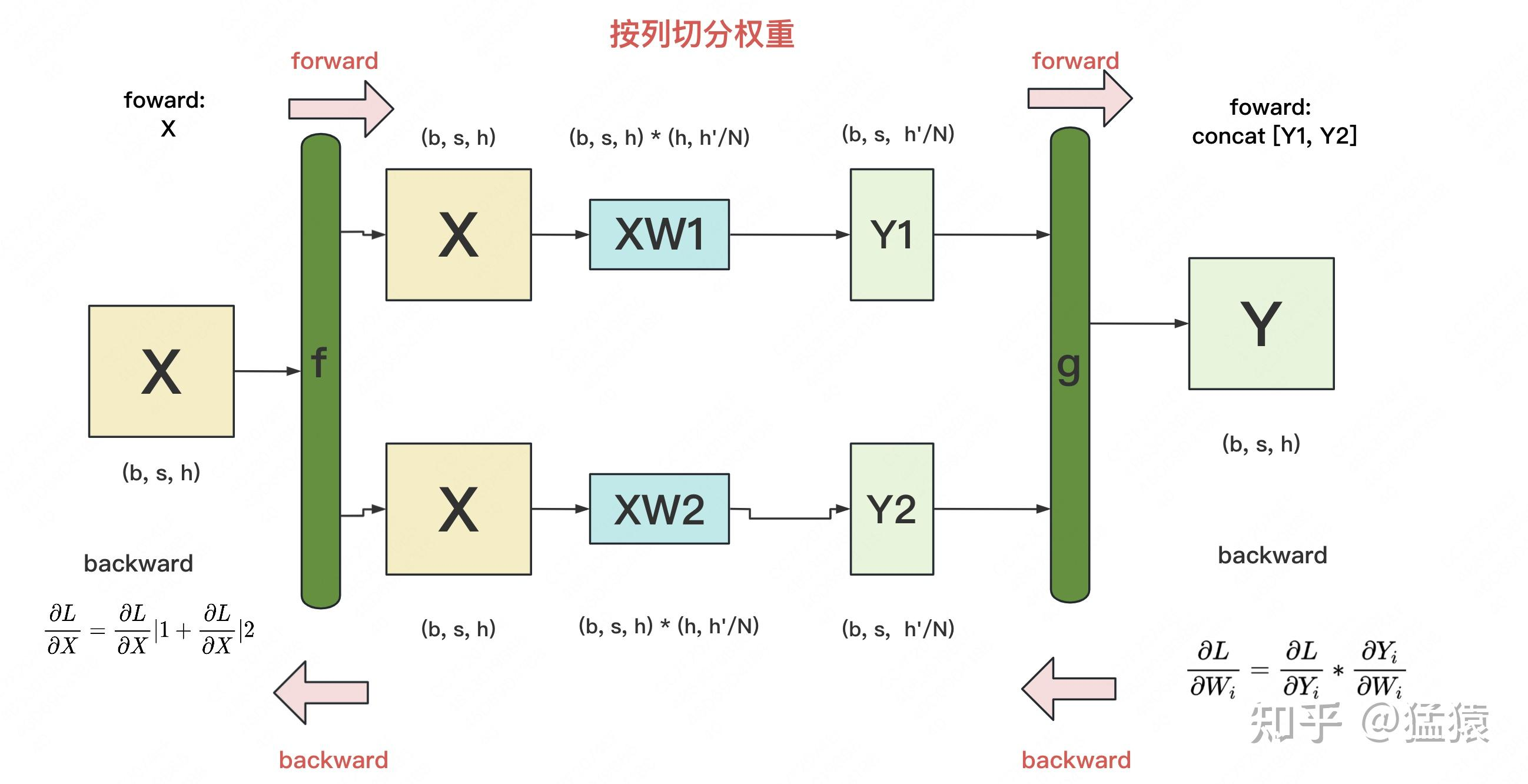

按列切分权重

（1）forward

（2）backward

MLP层

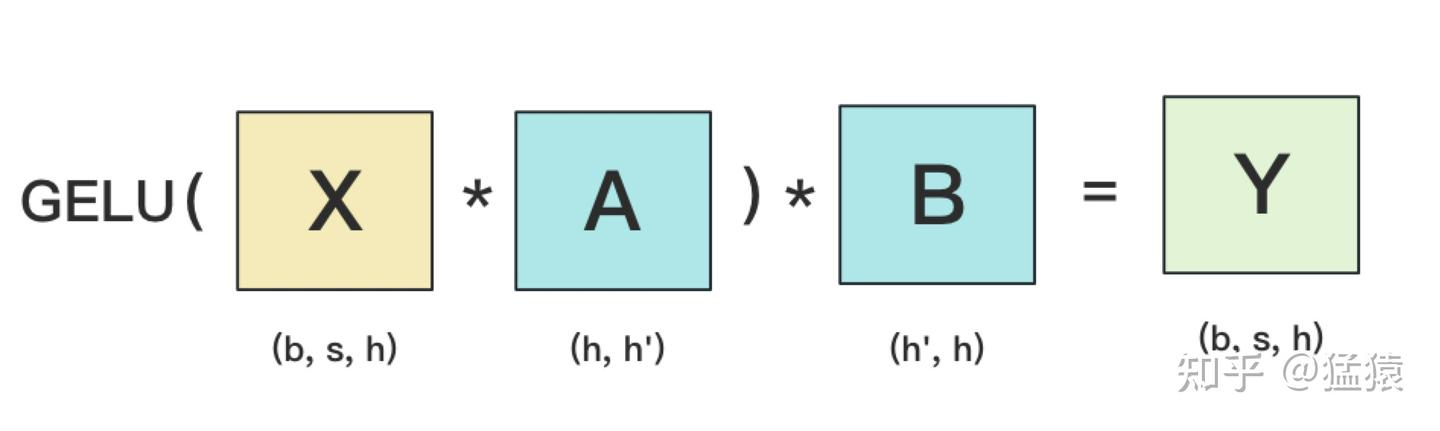

MLP层的张量模型并行计算方法

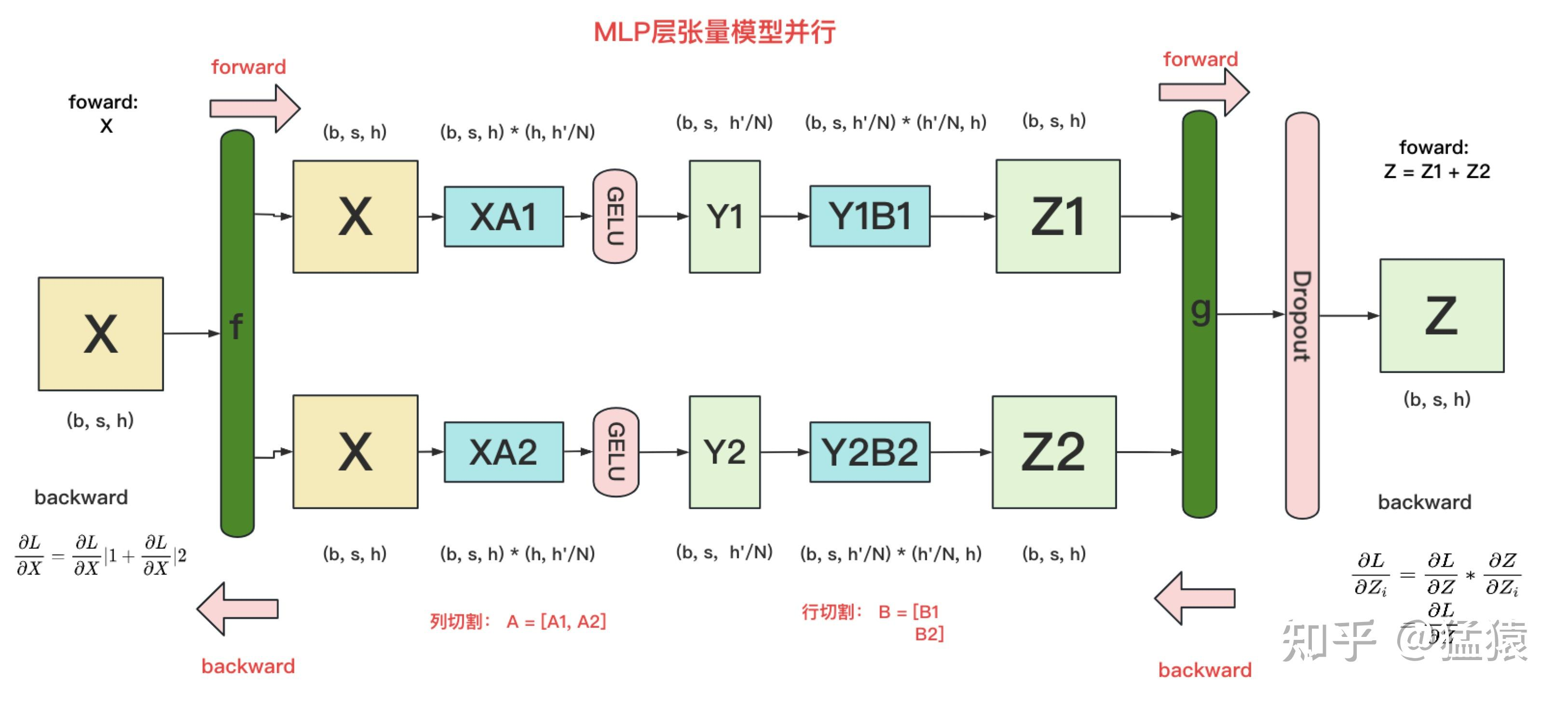

其中，GELU是激活函数，A和B分别为两个线性层。在Transformer里，一般设h’ = 4h。假设现在有N块GPU，我们要把MLP层的权重拆到上面做计算，要怎么拆分呢？Megatron提供的拆分办法如下：

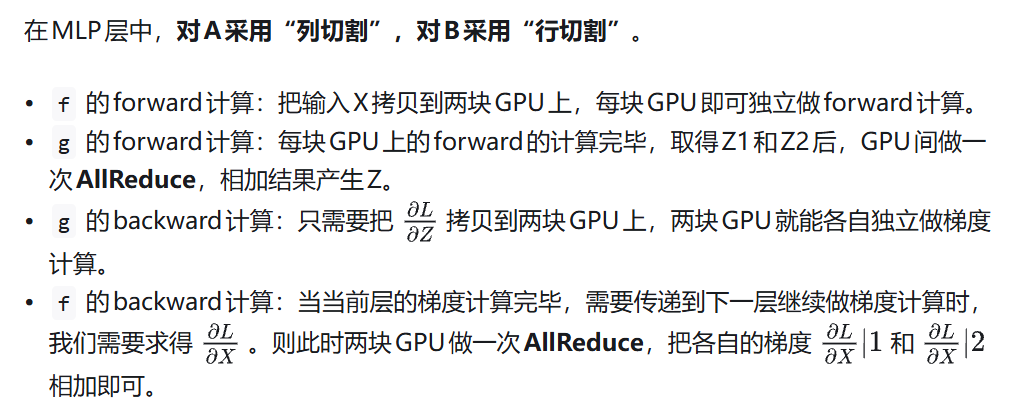

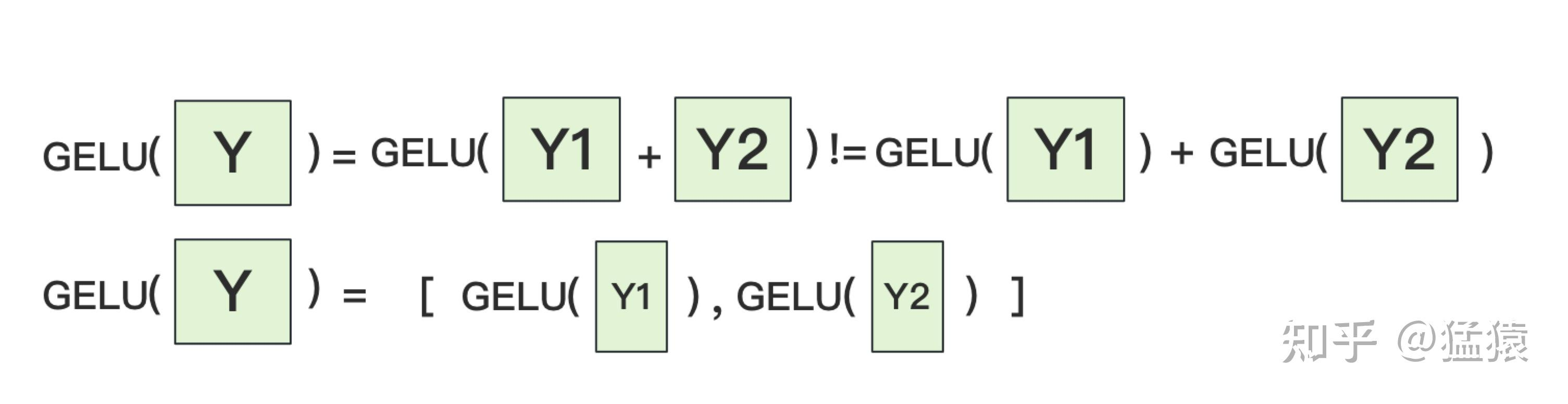

为什么我们对A采用列切割，对B采用行切割呢？这样设计的原因是，我们尽量保证各GPU上的计算相互独立，减少通讯量。对A来说，需要做一次GELU的计算，而GELU函数是非线形的，它的性质如下：

也就意味着，如果对A采用行切割，我们必须在做GELU前，做一次AllReduce，这样就会产生额外通讯量。但是如果对A采用列切割，那每块GPU就可以继续独立计算了。一旦确认好A做列切割，那么也就相应定好B需要做行切割了。

MLP层的通讯量分析

由2.1的分析可知，MLP层做forward时产生一次AllReduce，做backward时产生一次AllReduce。在之前的文章里我们讲过，AllReduce的过程分为两个阶段，Reduce-Scatter和All-Gather，每个阶段的通讯量都相等。现在我们设每个阶段的通讯量为 $\phi$
，则一次AllReduce产生的通讯量为 $2 \phi$
。MLP层的总通讯量为 $4 \phi$
。
根据上面的计算图，我们也易知$\phi = b * s * h$，

Self-Attention层

现在，我们来看稍微复杂一点的self-attention层切割方式（Transformer中Encode和Decoder之间还有做cross-attention，但计算逻辑和self-attention一致，因此这里只拿self-attention举例）。
首先，我们快速过一下multi-head attention层的参数构造。对Transformer Attention不熟悉的读者，可以参见之前写的这篇文章，其中有详细的图解。

Multi-head Attention的计算方法

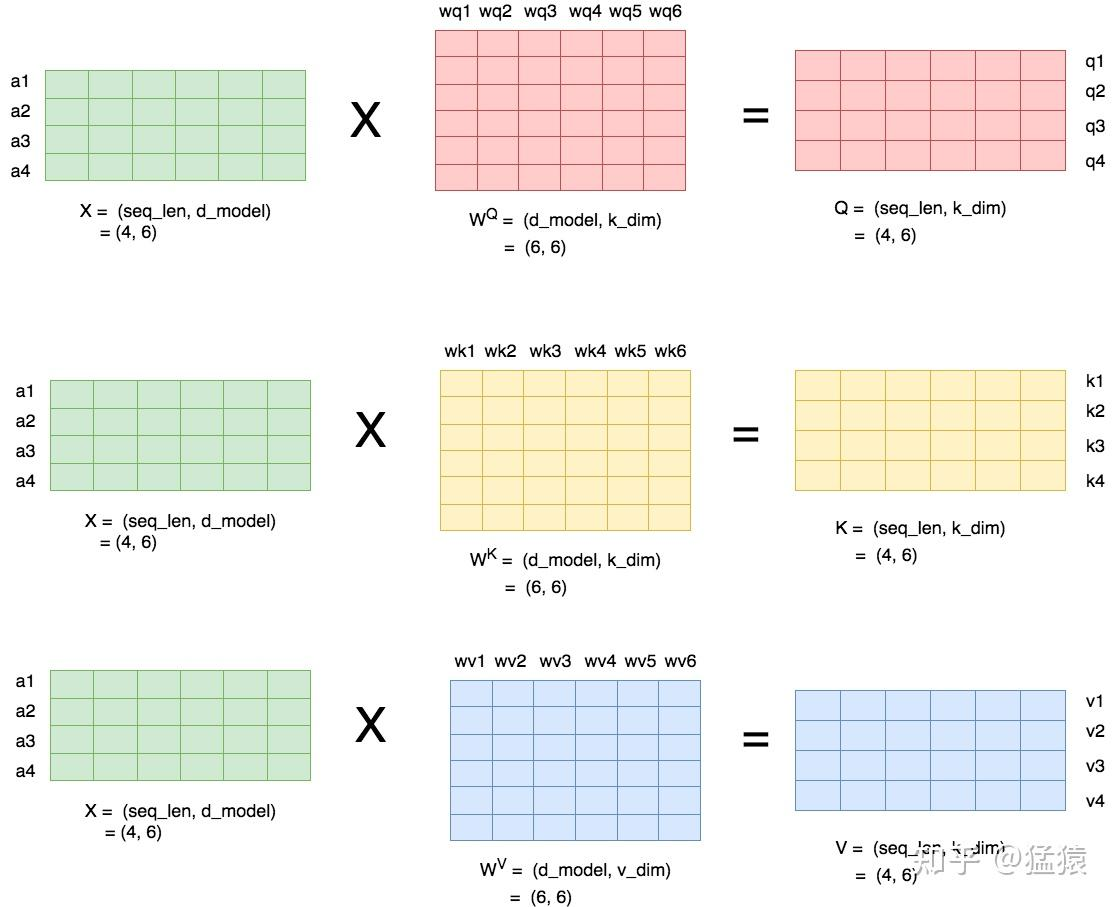

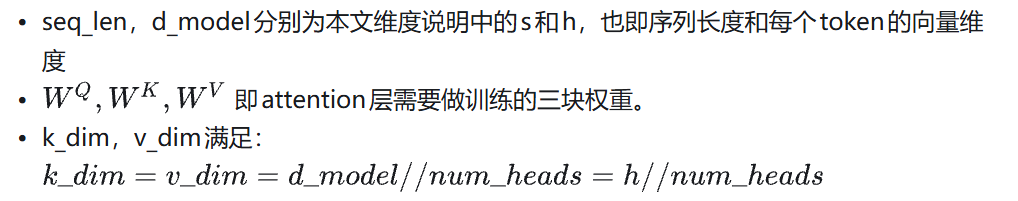

当head数量为1时，self-attention层的计算方法如下：

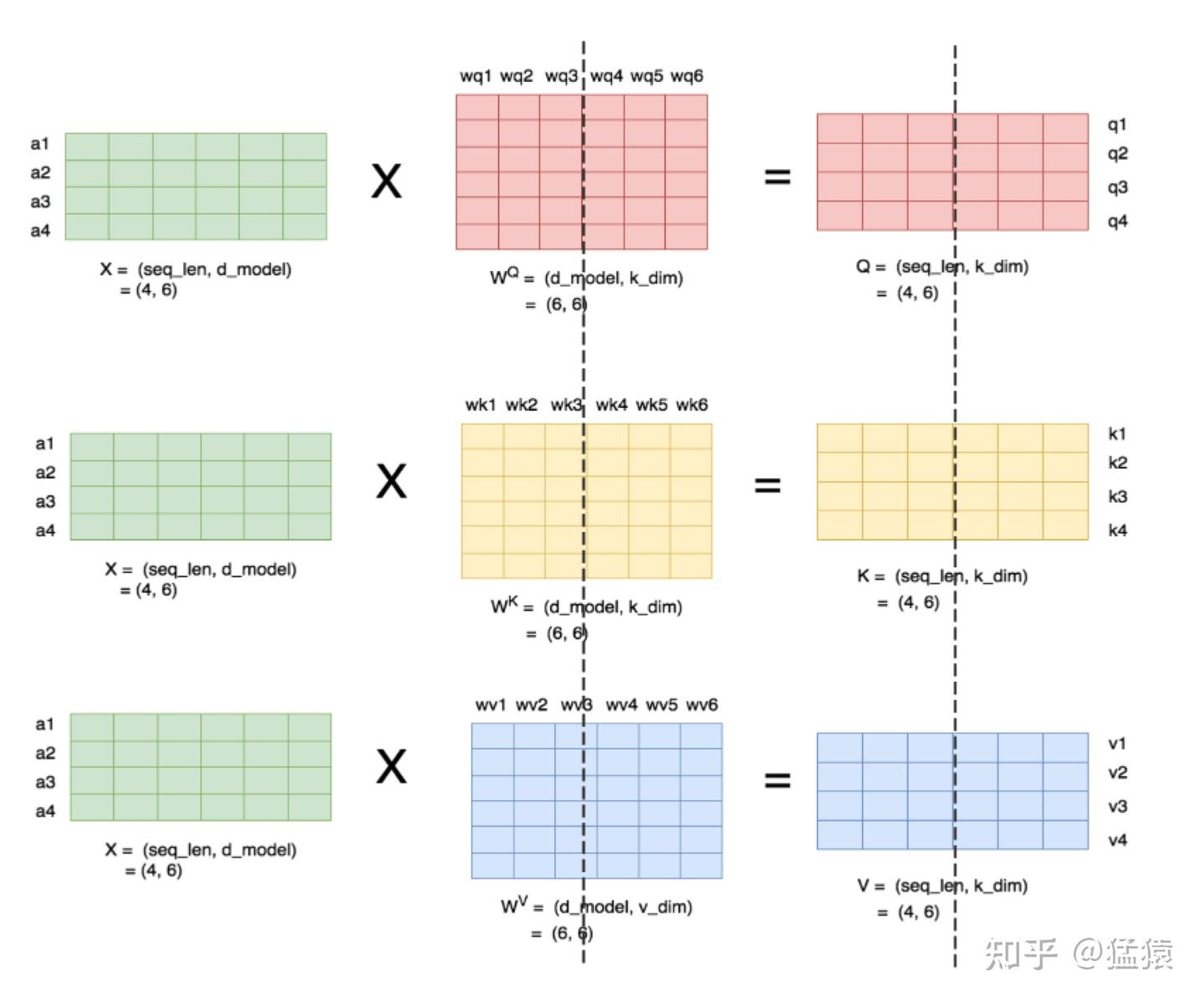

理清了单头，我们来看多头的情况，下图展示了当num_heads = 2时attention层的计算方法。即对每一块权重，我们都沿着列方向（k_dim）维度切割一刀。此时每个head上的$W^Q,W^K,W^V$
的维度都变成(d_model, k_dim//2)。每个head上单独做矩阵计算，最后将计算结果concat起来即可。整个流程如下：

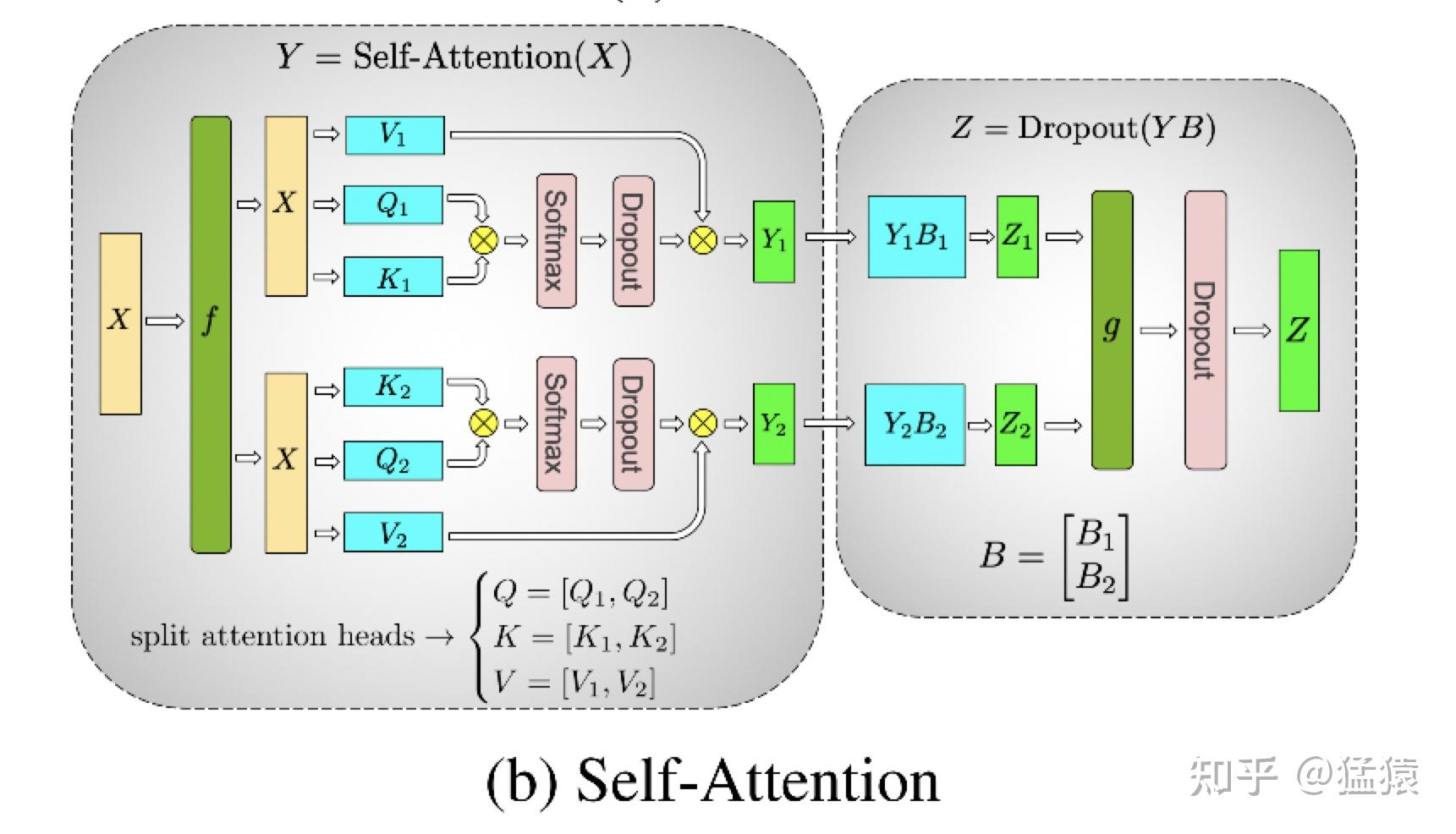

可以发现，attention的多头计算简直是为张量模型并行量身定做的，因为每个头上都可以独立计算，最后再将结果concat起来。也就是说，可以把每个头的参数放到一块GPU上。则整个过程可以画成：

对三个参数矩阵Q，K，V，按照“列切割”，每个头放到一块GPU上，做并行计算。对线性层B，按照“行切割”。切割的方式和MLP层基本一致，其forward与backward原理也一致，这里不再赘述。
最后，在实际应用中，并不一定按照一个head占用一块GPU来切割权重，我们也可以一个多个head占用一块GPU，这依然不会改变单块GPU上独立计算的目的。所以实际设计时，我们尽量保证head总数能被GPU个数整除。

Self-Attention层的通讯量分析

类比于MLP层，self-attention层在forward中做一次AllReduce，在backward中做一次AllReduce。总通讯量也是 $4 \phi$ ，其中 $\phi = b * s * h$

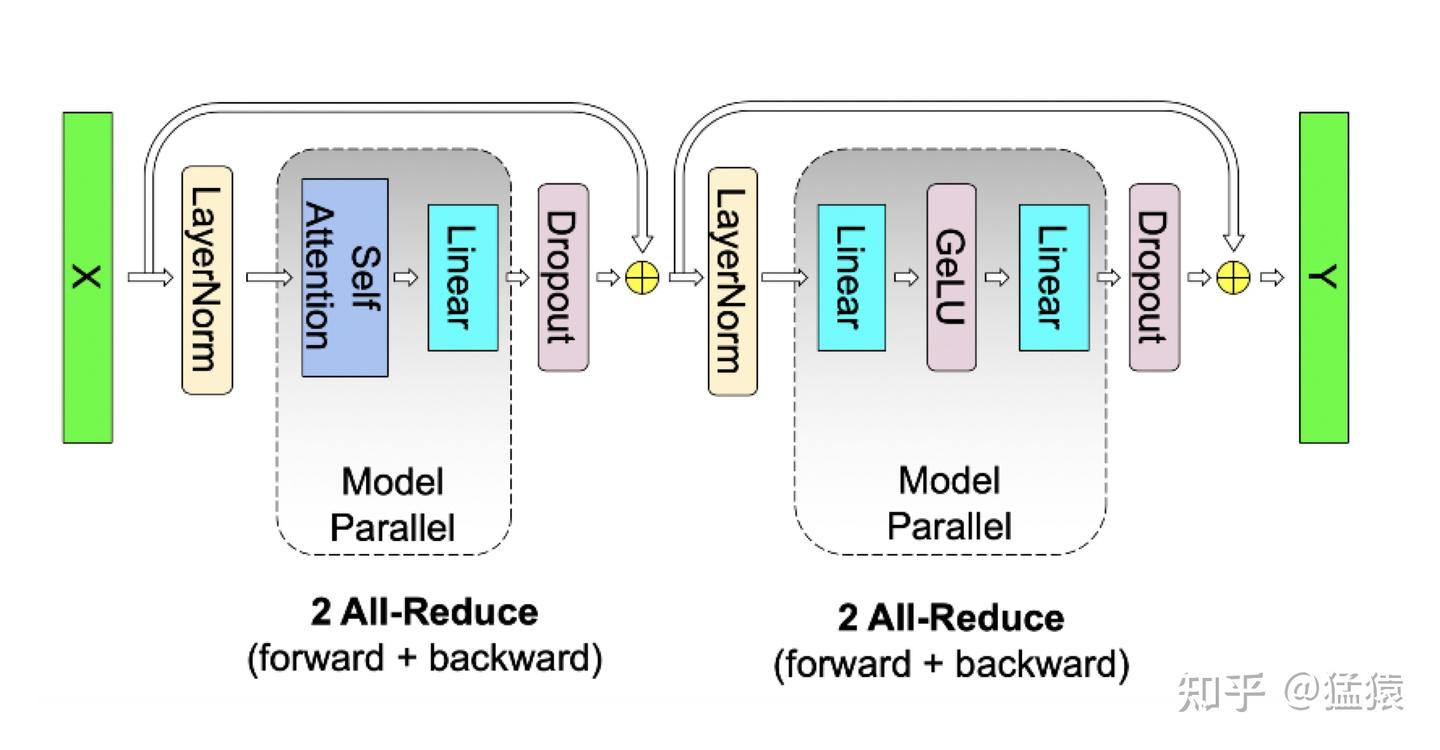

写到这里，我们可以把self-attention层拼接起来看整体的计算逻辑和通讯量：

Embedding层

输入层Embedding

我们知道Embedding层一般由两个部分组成：

• word embedding：维度(v, h)，其中v表示词表大小。
• positional embedding：维度(max_s, h)，其中max_s表示模型允许的最大序列长度。
  对positional embedding来说，max_s本身不会太长，因此每个GPU上都拷贝一份，对显存的压力也不会太大。但是对word embedding来说，词表的大小就很客观了，因此需要把word embedding拆分到各个GPU上，具体的做法如下：

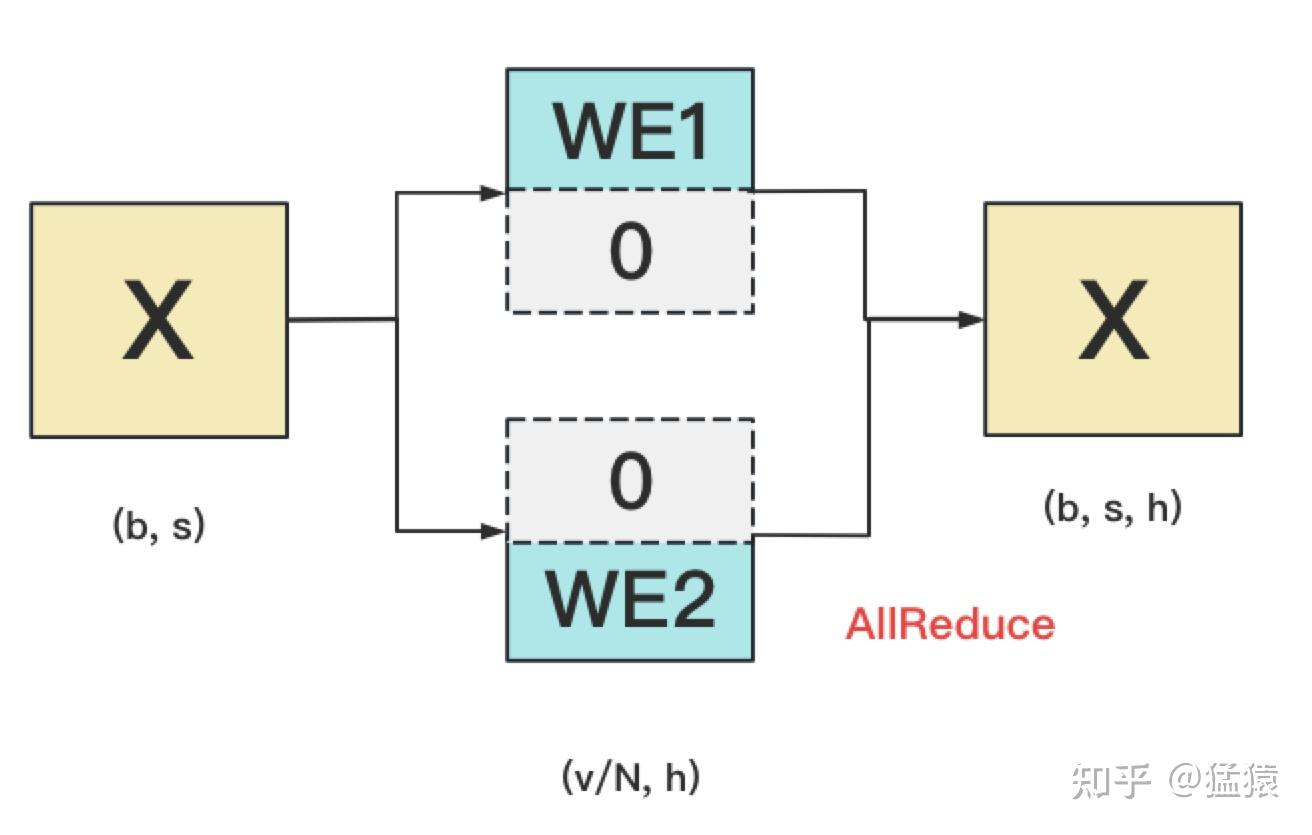

  我们来详细说明下这张图。对于输入X，过word embedding的过程，就是等于用token的序号去word embedding中查找对应词向量的过程。例如，输入数据为[0, 212, 7, 9]，数据中的每一个元素代表词序号，我们要做的就是去word embedding中的0，212，7，9行去把相应的词向量找出来。

假设词表中有300个词，现在我们将word embedding拆分到两块GPU上，第一块GPU维护词表[0, 150)，第二块GPU维护词表[150, 299)。当输入X去GPU上查找时，能找到的词，就正常返回词向量，找到不到就把词向量中的全部全素都置0。按此方式查找完毕后，每块GPU上的数据做一次AllReduce，就能得到最终的输入。
例如例子中，第一块GPU的查找结果为[ok, 0, ok, ok]，第二块为[0, ok, 0, 0]，两个向量一相加，变为[ok, ok, ok, ok]

输出层Embedding

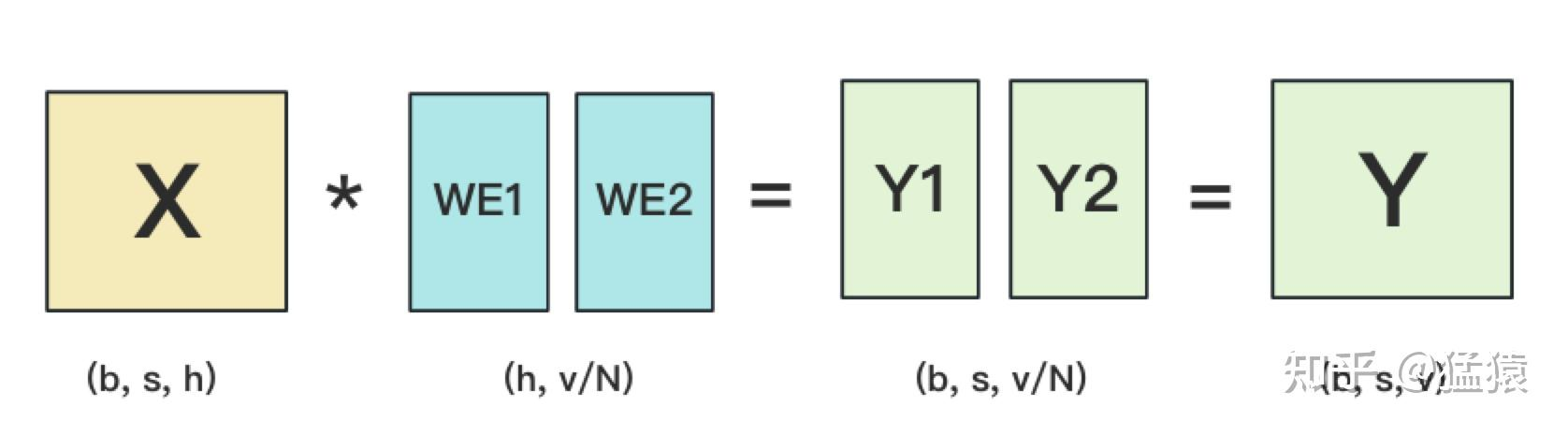

输出层中，同样有一个word embedding，把输入再映射回词表里，得到每一个位置的词。一般来说，输入层和输出层共用一个word embeding。其计算过程如下：

需要注意的是，我们必须时刻保证输入层和输出层共用一套word embedding。而在backward的过程中，我们在输出层时会对word embedding计算一次梯度，在输入层中还会对word embedding计算一次梯度。在用梯度做word embedding权重更新时，我们必须保证用两次梯度的总和进行更新。

当模型的输入层到输入层都在一块GPU上时（即流水线并行深度=1），我们不必担心这点（实践中大部分用Megatron做并行的项目也是这么做的）。但若模型输入层和输出层在不同的GPU上时，我们就要保证在权重更新前，两块GPU上的word embedding梯度做了一次AllReduce。现在看得有些迷糊没关系～在本系列下一篇的源码解读里，我们会来分析这一步。

Cross-entropy层

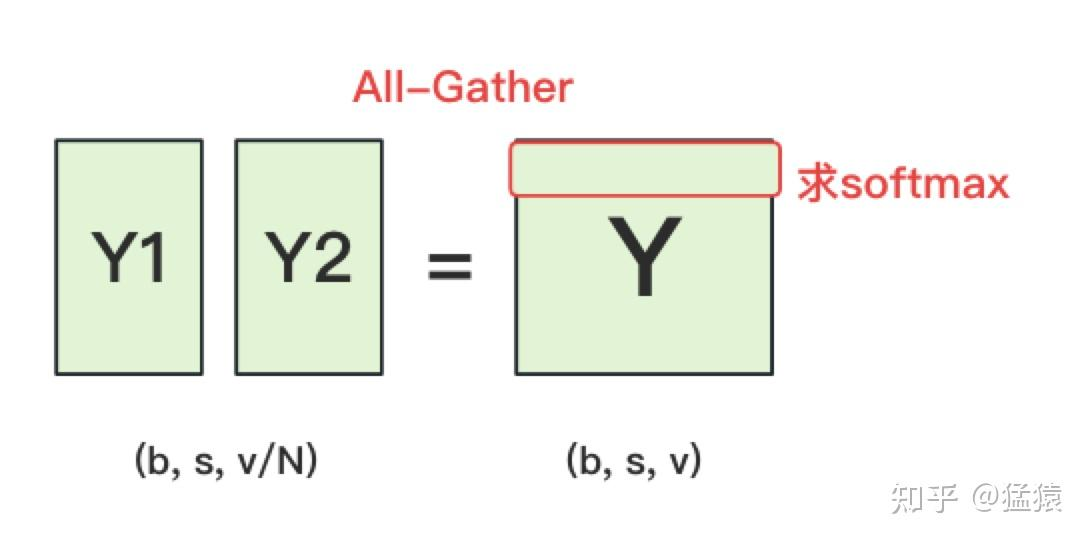

终于，我们来到了计算损失函数的一层。回顾一下4.2中，输出层过完embedding后的样子：

正常来说，我们需要对Y1和Y2做一次All-Gather，把它们concat起来形成Y，然后对Y的每一行做softmax，就可得到对于当前位置来说，每个词出现的概率。接着，再用此概率和真值组做cross-entropy即可。
但是All-Gather会产生额外的通讯量 $b * s * v$

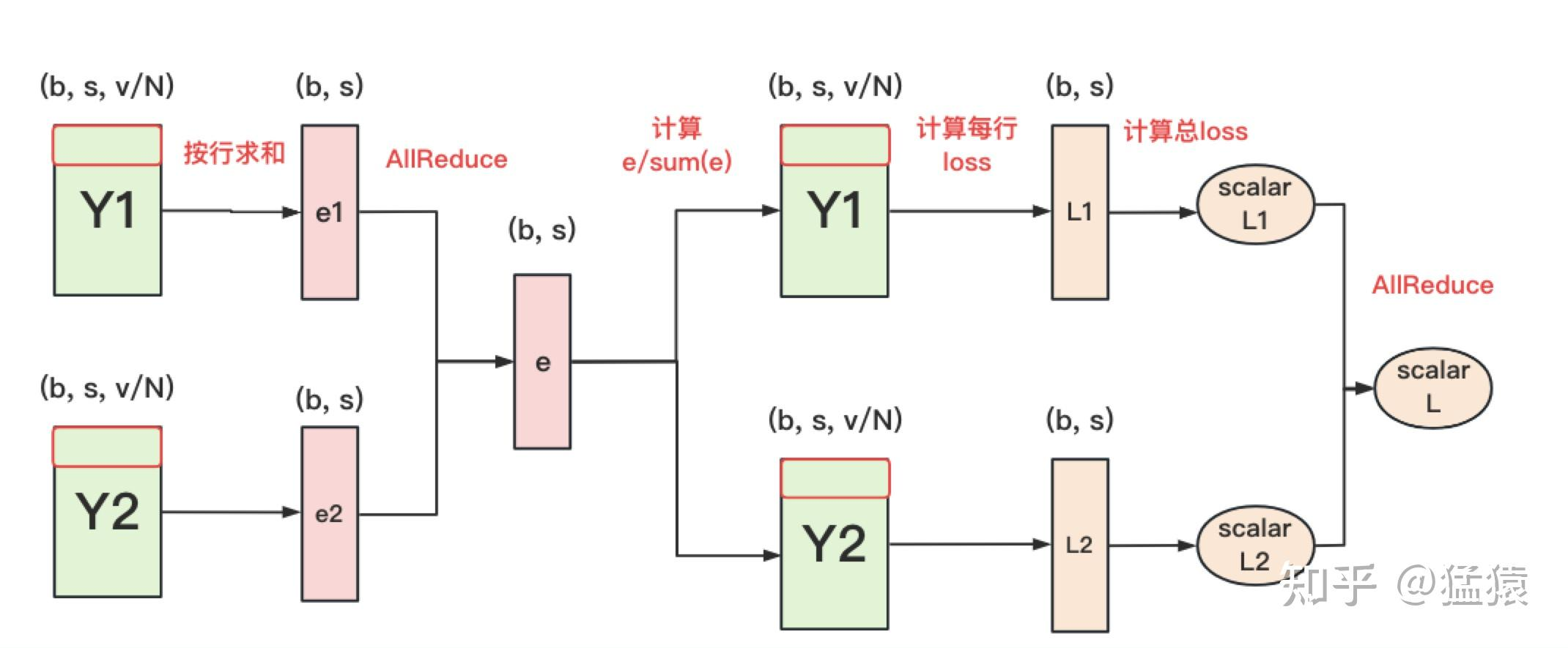

。当词表v很大时，这个通讯开销也不容忽视。针对这种情况，可以做如下优化：

每块GPU上，我们可以先按行求和，得到各自GPU上的GPU_sum(e)
将每块GPU上结果做AllReduce，得到每行最终的sum(e)，也就softmax中的分母。此时的通讯量为 $b*s$
在每块GPU上，即可计算各自维护部分的e/sum(e)，将其与真值做cross-entropy，得到每行的loss，按行加总起来以后得到GPU上scalar Loss。
将GPU上的scalar Loss做AllReduce，得到总Loss。此时通讯量为N。

张量并行+数据并行

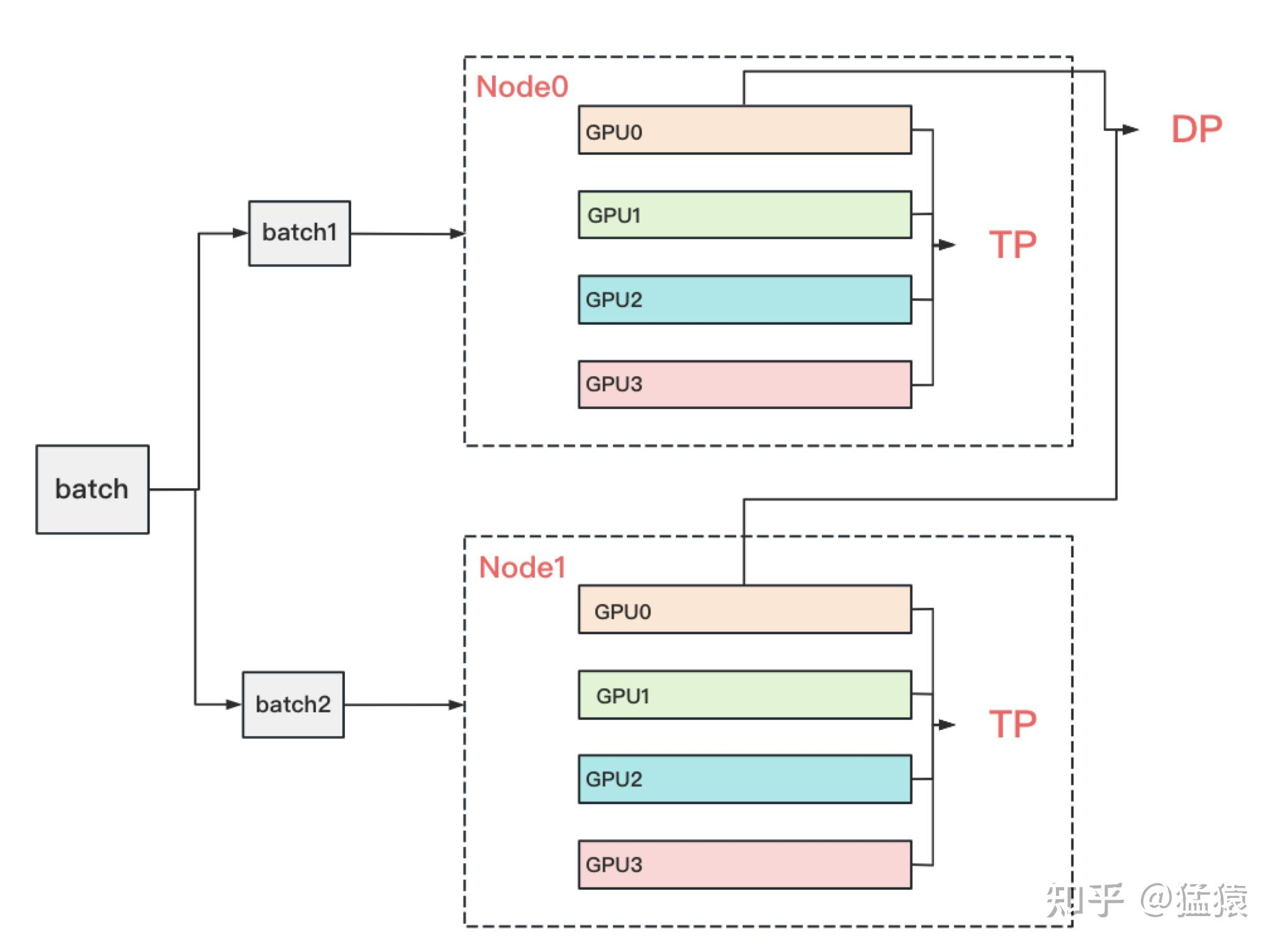

到这里为止，我们基本把张量模型并行的计算架构说完了。在实际应用中，对Transformer类的模型，采用最经典方法是张量模型并行 + 数据并行，并在数据并行中引入ZeRO做显存优化。具体的架构如下：

其中，node表示一台机器，一般我们在同一台机器的GPU间做张量模型并行。在不同的机器上做数据并行。图中颜色相同的部分，为一个数据并行组。凭直觉，我们可以知道这么设计大概率和两种并行方式的通讯量有关。具体来说，它与TP和DP模式下每一层的通讯量有关，也与TP和DP的backward计算方式有关。我们分别来看这两点。

TP与DP通讯量

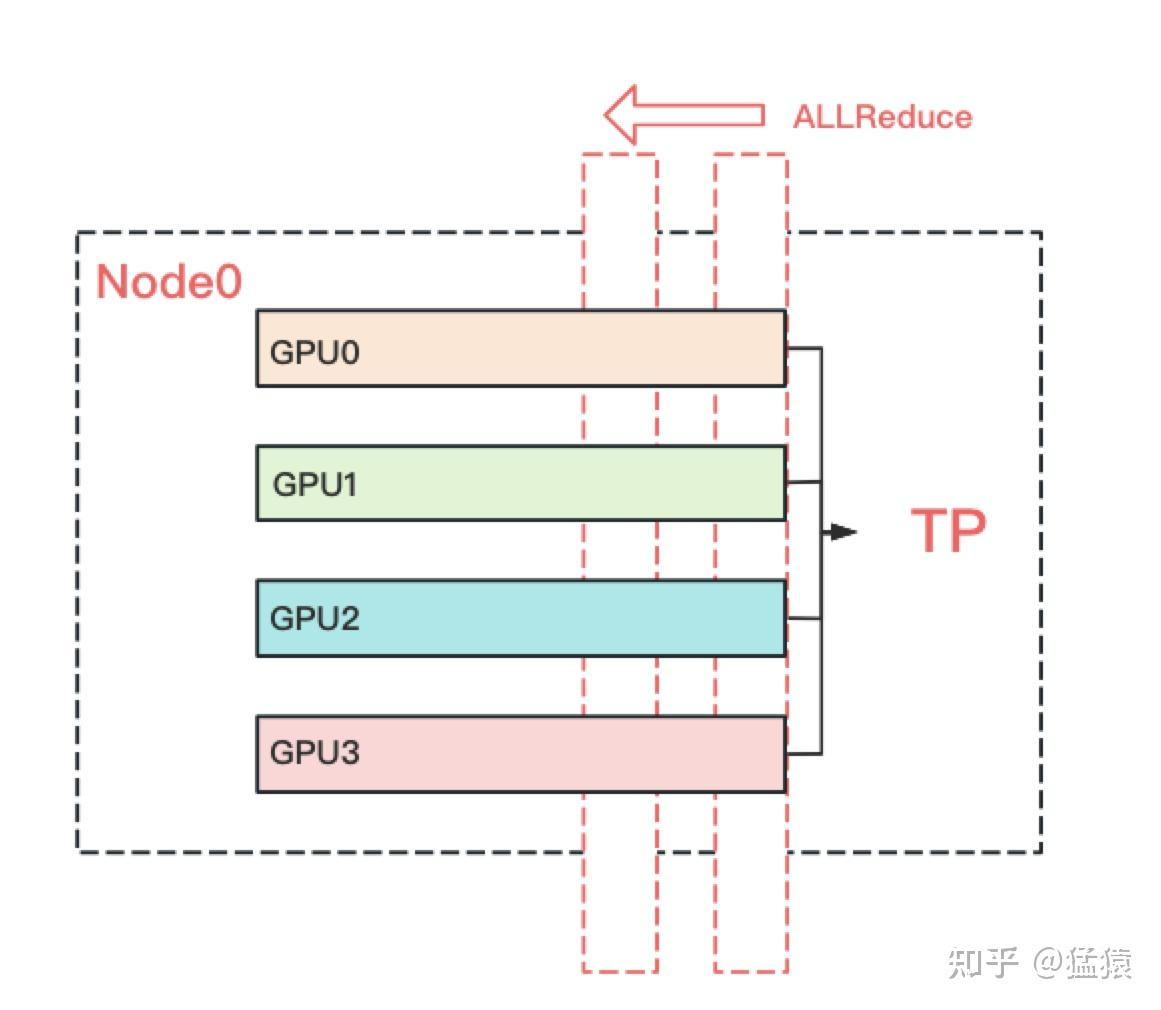

回顾上文，我们知道TP在从上一层往下一层做backward的过程中，所有GPU间需要做一次AllReduce的。例如下图：

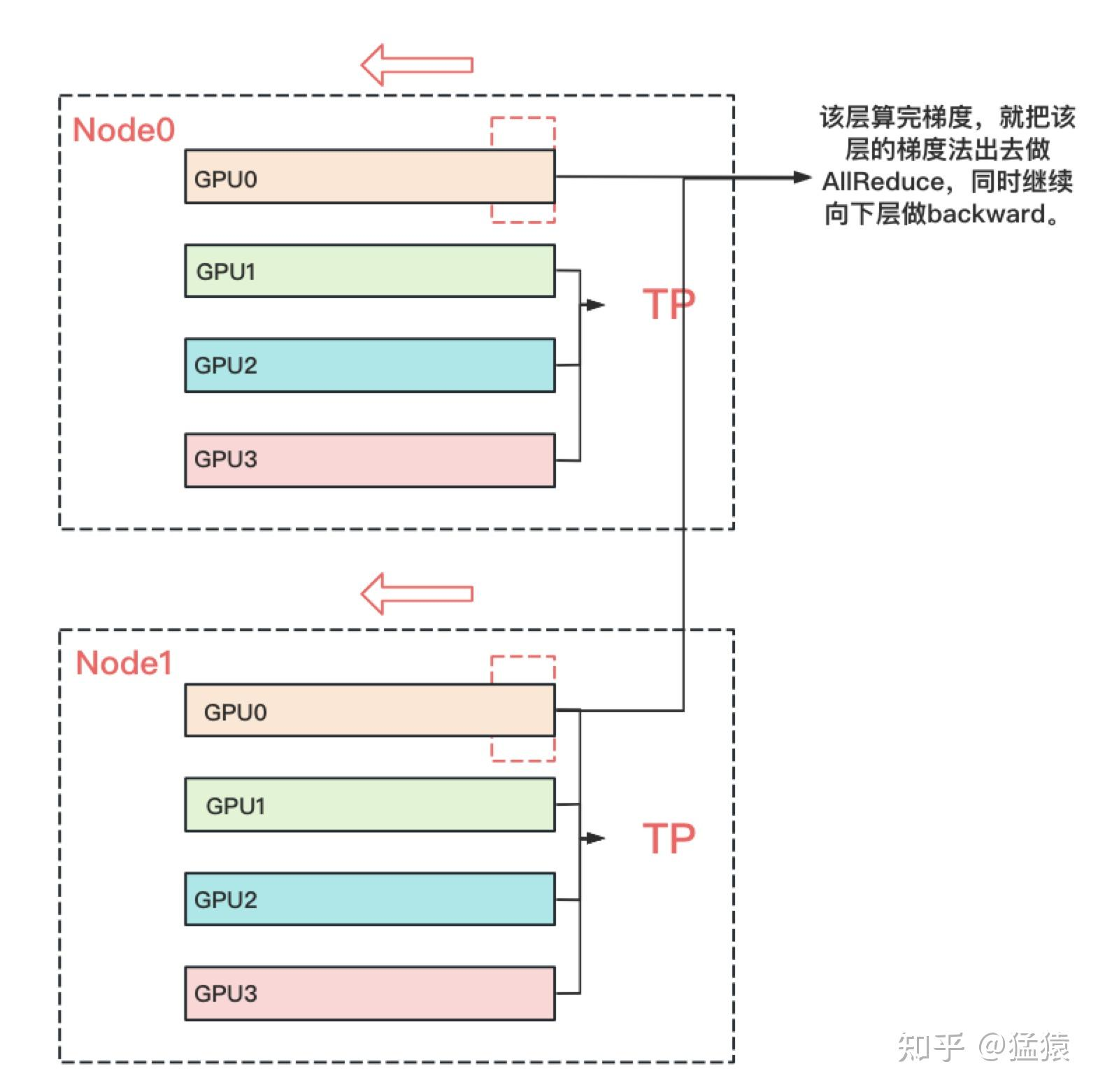

而对DP来说，本层算完梯度以后，就正常把本层的梯度发出去，和属于一个DP组的GPU做AllReduce，同时继续往下一层做backward。下一层也是同理。也就是在DP组中，下一层不依赖上一层的梯度聚合结果。因此在DP组中对带宽的要求就没那么高了。所以可以放到机器间做DP。例如下图：

实验效果

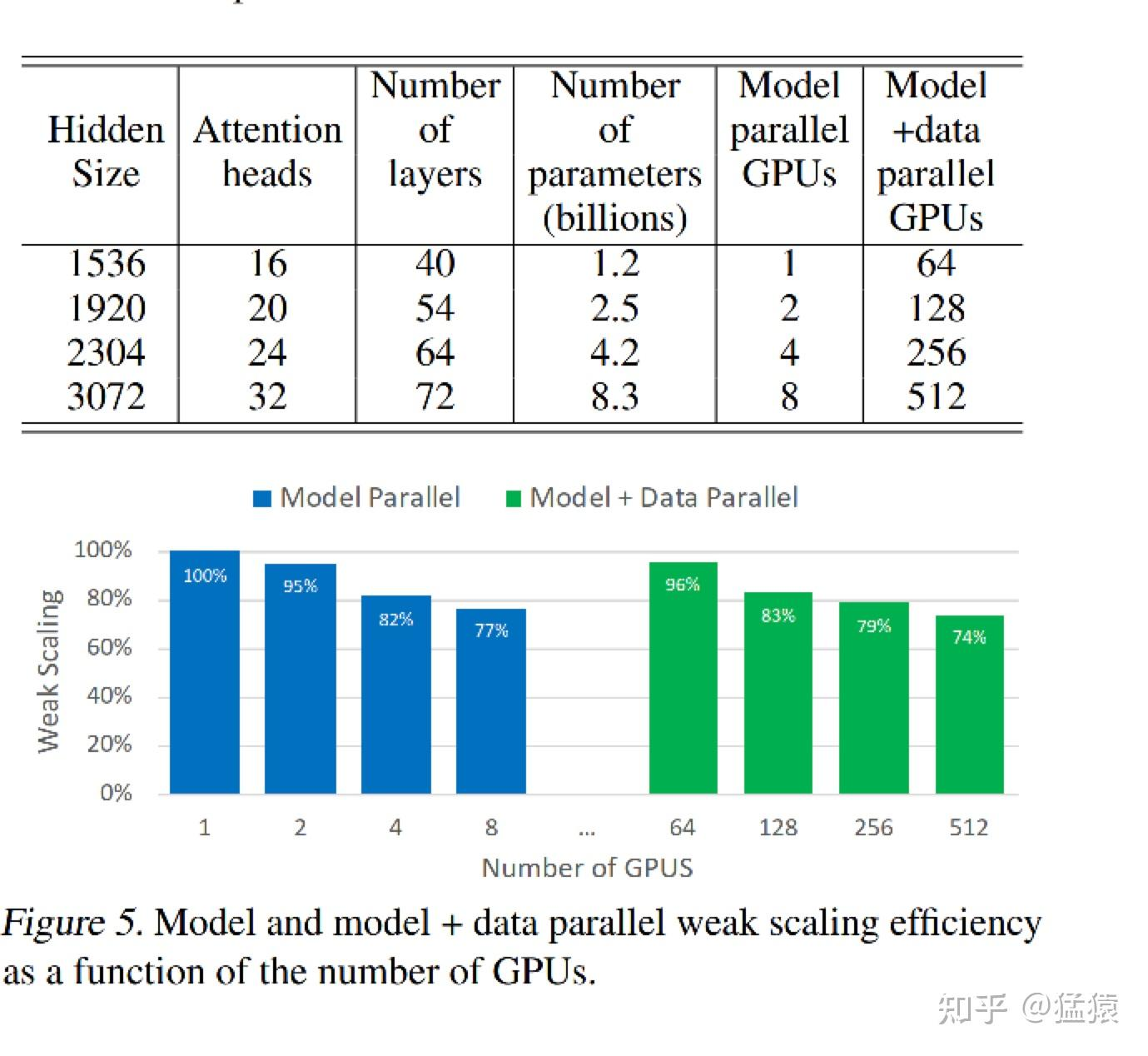

每一行表示模型的不同大小，Model parallel列表示只用TP并行时消耗的GPU卡数，其对应的单卡效率为蓝色柱状图部分。model + data parallel列表示TP + DP并行时消耗的GPU卡数，单卡计算效率为绿色柱状图部分。

纯TP实验效果

我们先来看纯TP部分。表格中的第一行是整个实验的基线，它设计了一个可以装在单卡里的GPT模型。此时不涉及卡间的通信，因此GPU的计算效率为100%。

然后，调大GPT模型到需要用2卡做TP。此时因为涉及卡间的通信，所以GPU的计算效率略有下降。从蓝色柱状图可以看出，随着模型的增大，需要的GPU数量变多，通讯量增大，单卡的计算效率是在下降的。
从1卡增加到8卡，我们可以发现需要的GPU数量和模型大小是成正比的。例如当参数量从1.2B增加到8.3B，时，需要的GPU数量也对应增加8倍。

但是，到了8以后呢？在这篇论文里，最大只做到了8卡。可是一台机器明明有16张卡，为啥不能再做到一个16B左右的模型呢？回想上一篇ZeRO部分对显存消耗的分析，当模型增大时，不仅是参数变多，还有例如activation这样的中间结果，也在占据大头显存。因此需要的GPU数量渐渐不再和模型大小成正比了。如果不引入显存优化，一台机器装不下16B的模型。

TP + DP实验效果

再来看TP + DP的结果。表格的第一行是TP + DP的基线。前面说过第一行的模型大小是可以塞进单卡里的。因此，这行中，是在每台机器中选2块GPU，一共选择64块GPU，每个GPU上都放置了一个完整的模型，GPU间做纯数据并行。其单卡计算效率为绿色柱状图第1条，96%。

在第二行中，模型大小上升，单卡已装不下完整模型。因此在每台机器中，选择4块GPU，每2块GPU组成一个TP组，因此一台机器上共2个TP组。所有机器上共64个TP组，占据128卡。这些TP组间做数据并行。以此类推模型大小再往上走时的实验配置。

不难发现，蓝色柱状图和绿色柱状图是一一对应的关系。分别表示单个模型在1卡、2卡、4卡、8卡上时的单卡效率。在引入数据并行的前提下（跨机），绿色的单卡效率并没有下降很多。这个原因我们在6.2中解释过：因为DP组内做backward计算梯度时，下一层的计算不需要依赖上一层的梯度AllReduce结果。你算你的，我发我的，对计算通讯比不会产生太大影响。

最后呢，一台DGX-2H的售价大概是40w刀，这里的硬件成本就有40 * 32 = 1280w刀。要么怎么说Megatron，注定生于NVIDIA家呢？

GPU效率计算

最后，在实验这块，咱们再来说说柱状图的weak scaling指标是怎么算出来的。毕竟在论文一开头，也摆出了一堆指标，乍一看还确实比较迷糊。

首先，在单卡装下一个模型的情况下，单GPU每秒计算量是39TeraFlOPs（可以近似理解成做矩阵乘法及加法的次数），不涉及通讯，是基线，因此计算效率为100%。

上到512卡的TP + DP后，512卡上总计每秒计算量为15100TeraFlops，因为涉及到通讯，GPU肯定不是每时每刻都在计算的，那么我们到底利用了多少GPU的算力呢？

假设512卡间无任何通讯影响，则理论算力应该为：39 * 512 = 19968TeraFlops，实际算力为15100TeraFlops。则算力利用比 = 15100/19968 = 76%。这就是文章中贯穿的76%这一指标的由来，它体现了即使做分布式训练，GPU的计算能力也不会被通信浪费掉太多，这也是Megatron的卖点之一。

Megtron源码解读：分布式环境初始化

CodeGeeX模型简述

使用Megatron来训练gpt类大模型的项目有很多。在这个系列里，我选择了由THUDM开发的CodeGeeX项目，它是gpt在代码生成方向上的应用，对标于openAI的CodeX。

为什么选择CodeGeeX呢？因为：

完全开源。它开源了完整的预训练代码。而很多号称开源的项目，其实只公开了预训练模型。

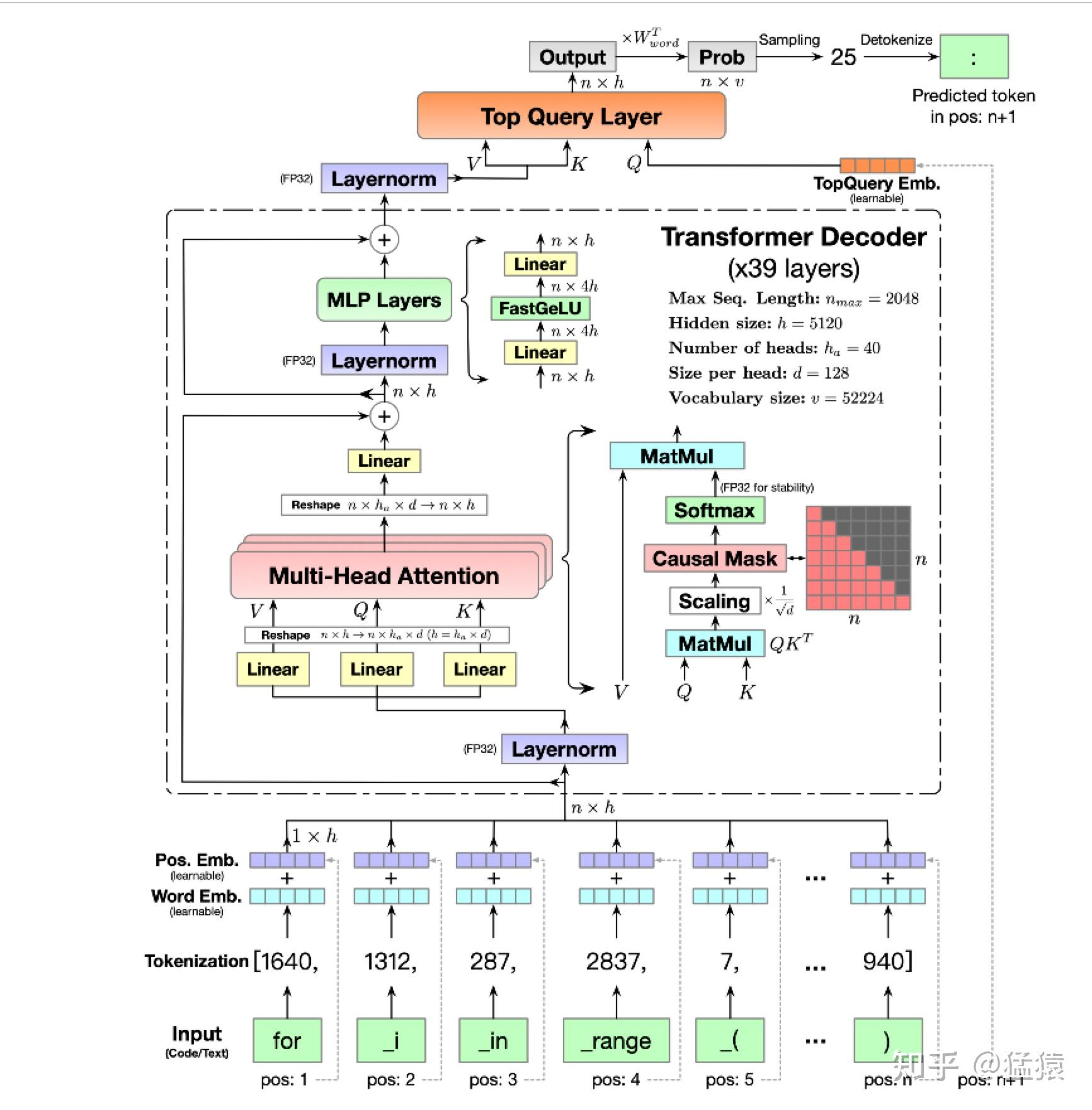

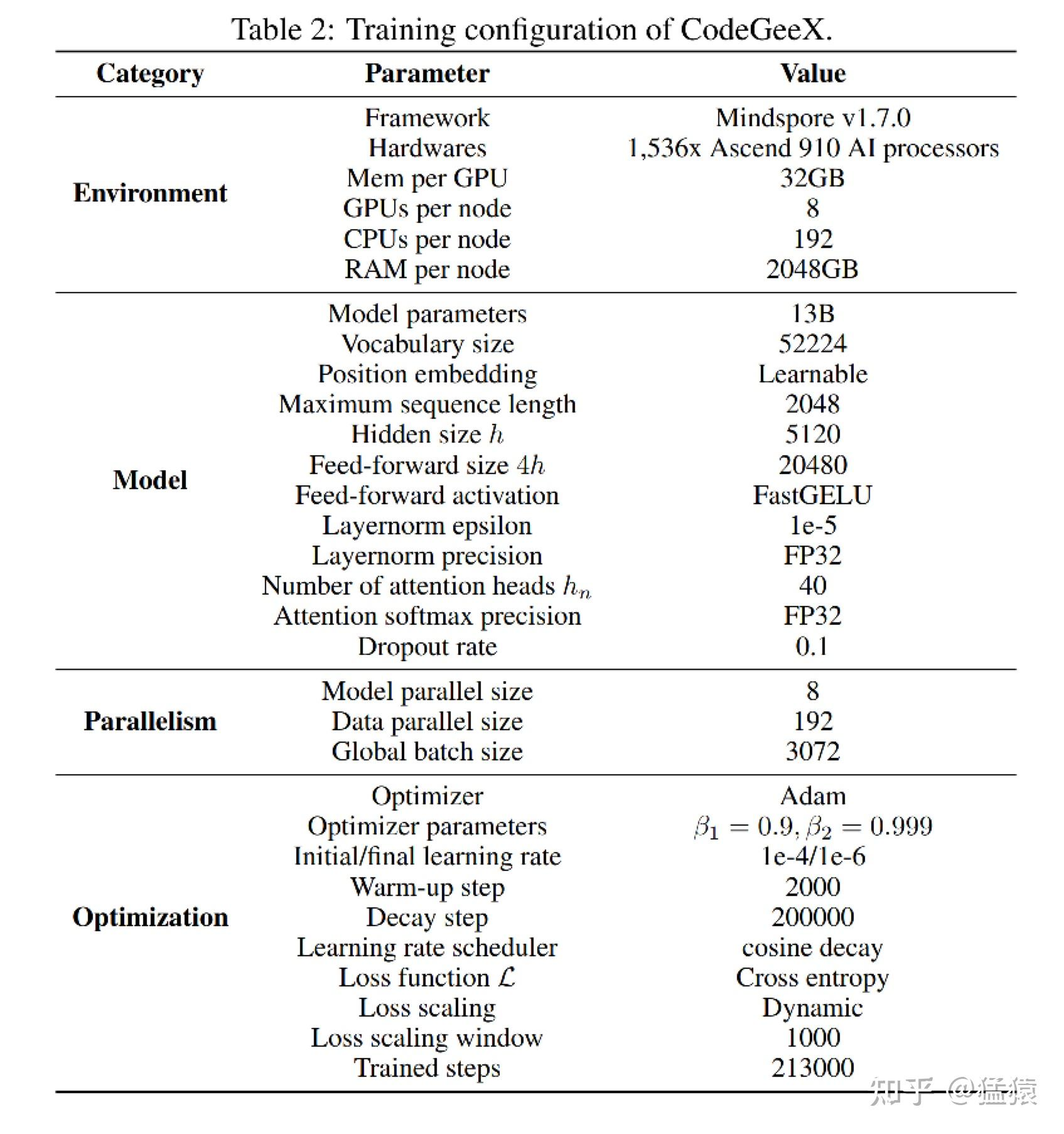

简洁精要的模型图。在对应论文中，用两张图就清晰描绘了整个预训练配置和模型架构（精确到混合精度和矩阵维度）。极大提升了源码阅读的效率。


在下一篇讲解切割模型部分的源码里，我们会配合模型架构图来读。这一篇我们着重讲分布式环境初始化。因此对gpt或codegeex模型架构不熟悉的话，也不影响本文阅读。特别说明的是，根据预训练配置，我们可知codegeex采用的是8头TP，192头DP，共1536块GPU进行训练，采用的训练框架为Megatron + DeepSpeed ZeRO2

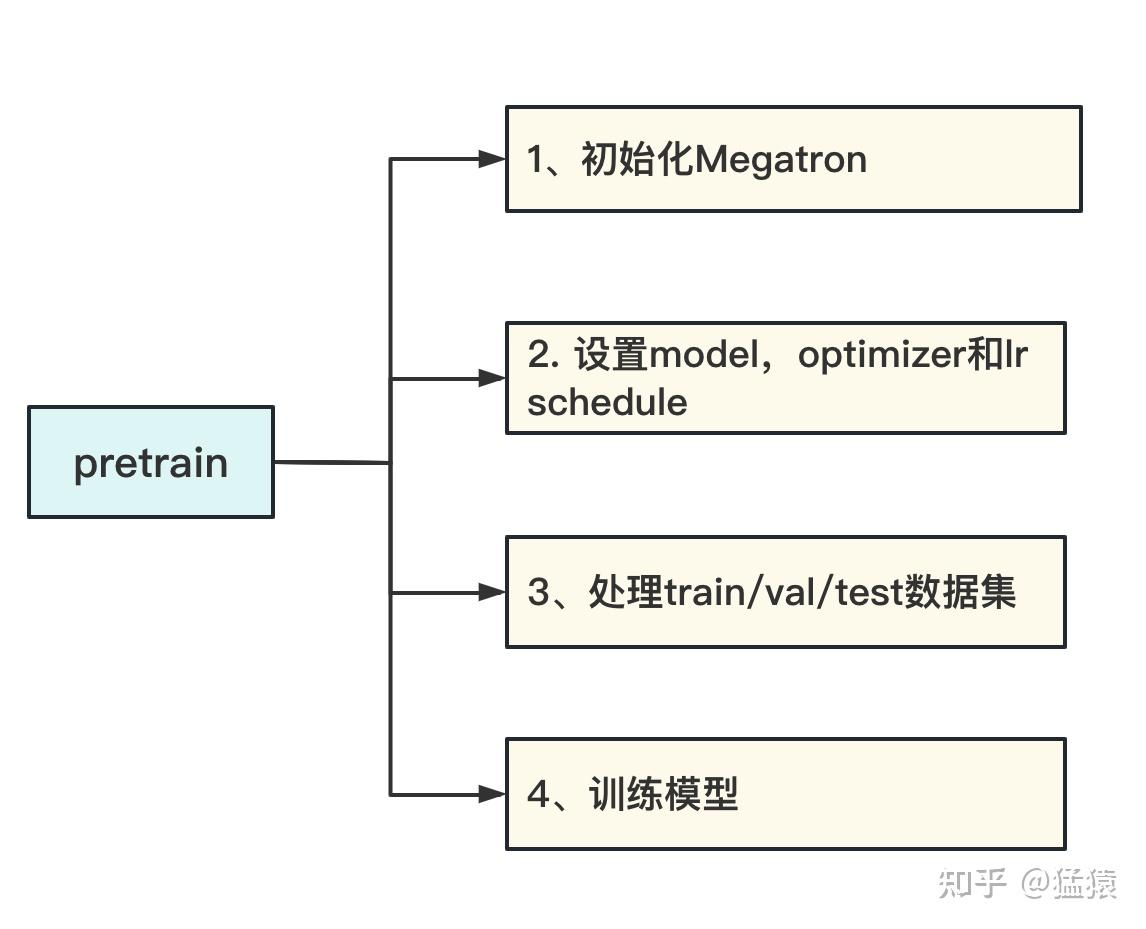

预训练pretrain：

pretrain函数主要包括一下四个内容

初始化Megatron：设置分布式训练环境。主要目的是设置DP/TP/PP进程组，并为每一个进程分配GPU。
设置model，optimizer和lr schedule：在CPU上定义好模型，再将其按照第1步中定义好的分布式框架，把模型切割并搬运到GPU上。
处理train/val/test数据集：按第1步定义好的分布式框架，对数据集进行切分。
训练模型：在分布式环境中定义每个step的训练方式。

初始化Megatron

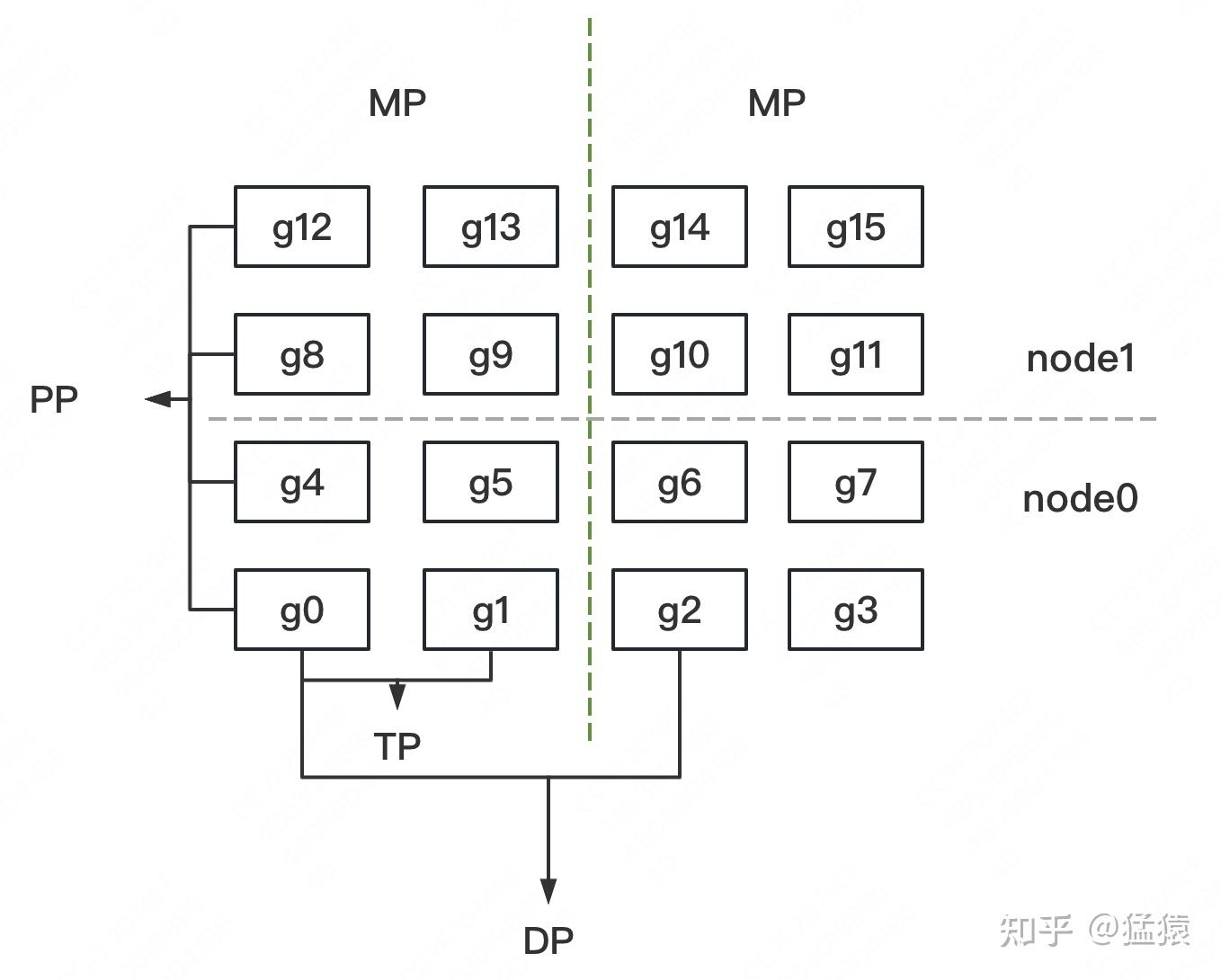

• MP：模型并行组（Model Parallism）。假设一个完整的模型需要布在8块GPU上，则如图所示，我们共布了2个model replica（2个MP）。MP组为：[[g0, g1, g4, g5, g8, g9, g12, g13], [g2, g3, g6, g7, g10, g11, g14, g15]]
• TP：张量并行组（Tensor Parallism）。对于一个模型的每一层，我们将其参数纵向切开，分别置于不同的GPU上，则图中一共有8个TP组。TP组为：[[g0, g1], [g4, g5],[g8, g9], [g12, g13], [g2, g3], [g6, g7], [g10, g11], [g14, g15]]
• PP：流水线并行组（Pipeline Parallism）。对于一个模型，我们将其每一层都放置于不同的GPU上，则图中一共有4个PP组。PP组为：[[g0, g4, g8, g12], [g1, g5, g9, g13], [g2, g6, g10, g14], [g3, g7, g11, g15]]
• DP：数据并行组（Data Parallism）。经过上述切割，对维护有相同模型部分的GPU，我们就可以做数据并行，则图中共有8个DP组。DP组为[[g0, g2], [g1, g3], [g4, g6], [g5, g7], [g8, g10], [g9, g11], [g12, g14], [g13, g15]]

（1）分组的原则是什么？

• MP设定原则：MP其实由TP+PP共同决定。在开始训练前，需要我们根据实际模型，预估训练时显存消耗（特别注意峰值显存），来为模型安排GPU资源。
• TP、DP和PP设定原则：在这三种并行模式的原理篇中，我们分析过三者的通讯量。一般而言，TP>DP>PP。通讯量大的尽量放入一台机器内，因为机器内带宽高。所以在图例中，TP和DP不跨机，PP跨机。再提一点，在使用Megatron时，很多项目是不用PP，仅用TP+DP的，此时一般将TP放入一台机器内，令DP跨机（比如codegeex）
