参考知乎猛猿的文章(https://zhuanlan.zhihu.com/p/669926191)，以及自己之后对于FlashAttention的代码书写笔记都会放在这里。

Flash attenion在做一件什么事

对于Transformer模型，假设其输入序列长度为$N$，那么其计算复杂度和消耗的存储空间都为$O(N^2)$。

因此，我们迫切需要一种办法，能解决Transformer模型的 $O(N^2)$复杂度问题。如果能降到$O(N)$ ，那是最好的，即使做不到，逼近$O(N)$ 那也是可以的。所以，Flash Attention就作为一种行之有效的解决方案出现了。

Flash Attention在做的事情，其实都包含在它的命名中了（Fast and Memory Efficient Exact Attention with IO-Awareness），我们逐一来看：

Fast（with IO-Awareness），计算快。在Flash Attention之前，也出现过一些加速Transformer计算的方法，这些方法的着眼点是“减少计算量FLOPs”，例如用一个稀疏attention做近似计算。但是Flash attention就不一样了，它并没有减少总的计算量，因为它发现：计算慢的卡点不在运算能力，而是在读写速度上。所以它通过降低对显存（HBM）的访问次数来加快整体运算速度，这种方法又被称为O-Awareness。在后文中，我们会详细来看Flash Attention是如何通过分块计算（tiling）和核函数融合（kernel fusion）来降低对显存的访问。
Memory Efficicent，节省显存。在标准attention场景中，forward时我们会计算并保存N*N大小的注意力矩阵；在backward时我们又会读取它做梯度计算，这就给硬件造成了$O(N^2)$ 的存储压力。在Flash Attention中，则巧妙避开了这点，使得存储压力降至$O(N)$ 。在后文中我们会详细看这个trick。
Exact Attention，精准注意力。在（1）中我们说过，之前的办法会采用类似于“稀疏attention”的方法做近似。这样虽然能减少计算量，但算出来的结果并不完全等同于标准attention下的结果。但是Flash Attention却做到了完全等同于标准attention的实现方式，这也是后文我们讲述的要点。

计算限制与内存限制

在第一部分中我们提过，Flash Attention一个很重要的改进点是：由于它发现Transformer的计算瓶颈不在运算能力，而在读写速度上。因此它着手降低了对显存数据的访问次数，这才把整体计算效率提了上来

先看几个概念：

$\pi$：硬件算力上限。指的是一个计算平台倾尽全力每秒钟所能完成的浮点运算数。单位是 FLOPS or FLOP/s。
$\beta$：硬件带宽上限。指的是一个计算平台倾尽全力每秒所能完成的内存交换量。单位是Byte/s。
$\pi_t$：某个算法所需的总运算量，单位是FLOPs。下标 $t$ 表示total。
$\beta_t$ ：某个算法所需的总数据读取存储量，单位是Byte。下标$t$表示total。

在执行运算的过程中，时间不仅花在计算本身上，也花在数据读取存储上，最终一个算法运行的总时间，取决于计算时间和数据读取时间中的最大值。

这里其实更应该用Roofline的这个思想去做阐述，也就是说这个算法优化的点在于这个是个读取密集的算法，所以我们需要对它进行算子融合等操作去优化它的计算量。这里看我写的CUDA的文章会更清楚一点。

Attention计算中的计算与内存限制

现在我们可以来分析影响Transformer计算效率的因素到底是什么了。我们把目光聚焦到attention矩阵的计算上，其计算复杂度为$O(N^2)$，是Transformer计算耗时的大头。

假设我们现在采用的硬件为A100-40GB SXM，同时采用混合精度训练（可理解为训练过程中的计算和存储都是fp16形式的，一个元素占用2byte）：$\frac{\pi}{\beta} = \frac{312*10^{12}}{155*10^{9}} = 201FLOPs/Bytes$

假定我们现在有矩阵$Q,K \in R^{N*d}$，其中$N$为序列长度，$d$为embedding dim。现在我们要计算$S=QK^T$,则有：$\frac{\pi_t}{\beta_t} = \frac{2N^2d}{2Nd+2Nd+2N^2} = \frac{N^2d}{2Nd+N^2}$

计算限制（math-bound）：大矩阵乘法（N和d都非常大）、通道数很大的卷积运算。相对而言，读得快，算得慢。
内存限制（memory-bound）：逐点运算操作。例如：激活函数、dropout、mask、softmax、BN和LN。相对而言，算得快，读得慢。

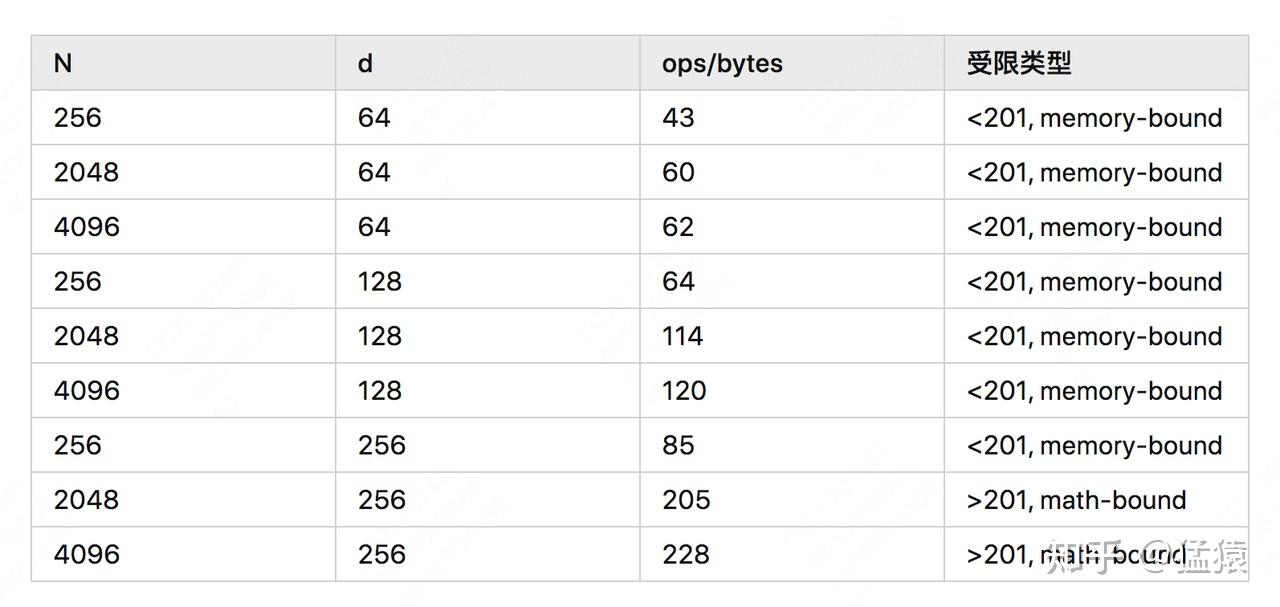

所以，我们第一部分中所说，“Transformer计算受限于数据读取”也不是绝对的，要综合硬件本身和模型大小来综合判断。但从表中的结果我们可知，memory-bound的情况还是普遍存在的，所以Flash attention的改进思想在很多场景下依然适用。

在Flash attention中，计算注意力矩阵时的softmax计算就受到了内存限制，这也是flash attention的重点优化对象，我们会在下文来详细看这一点。

Roofline

欸，这文章还真讲了Roofline，这里我就不赘述了，我的CUDA那边写的更详细一点。

GPU上的存储与计算

由于Flash attention的优化核心是减少数据读取的时间，而数据读取这块又离不开数据在硬件上的流转过程，所以这里我们简单介绍一些GPU上的存储与计算内容，作为Flash attention的背景知识。

GPU的存储分类

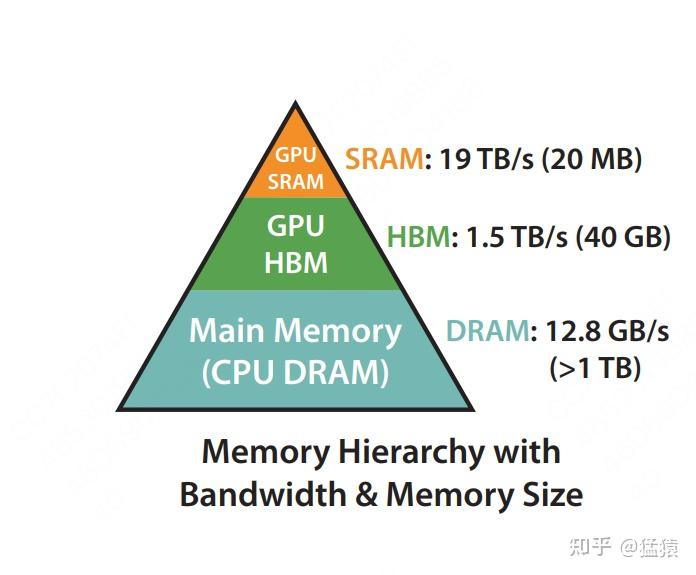

上图是Flash attention论文所绘制的硬件不同的存储类型、存储大小和带宽。一般来说，GPU上的存储分类，可以按照是否在芯片上分为片上内存(on chip)和片下内存(off chip)。

片上内存：主要用于缓存（cache）及少量特殊存储单元（例如texture），其特点是“存储空间小，但带宽大”。对应到上图中，SRAM就属于片上内存，它的存储空间只有20MB，但是带宽可以达到19TB/s。
片下内存：主要用于全局存储（global memory），即我们常说的显存，其特点是“存储空间大，但带宽小”，对应到上图中，HBM就属于片下内存（也就是显存），它的存储空间有40GB（A100 40GB），但带宽相比于SRAM就小得多，只有1.5TB/s。

当硬件开始计算时，会先从显存（HBM）中把数据加载到片上（SRAM），在片上进行计算，然后将计算结果再写回显存中。那么这个“片上”具体长什么样，它又是怎么计算数据的呢？

GPU是如何做计算的

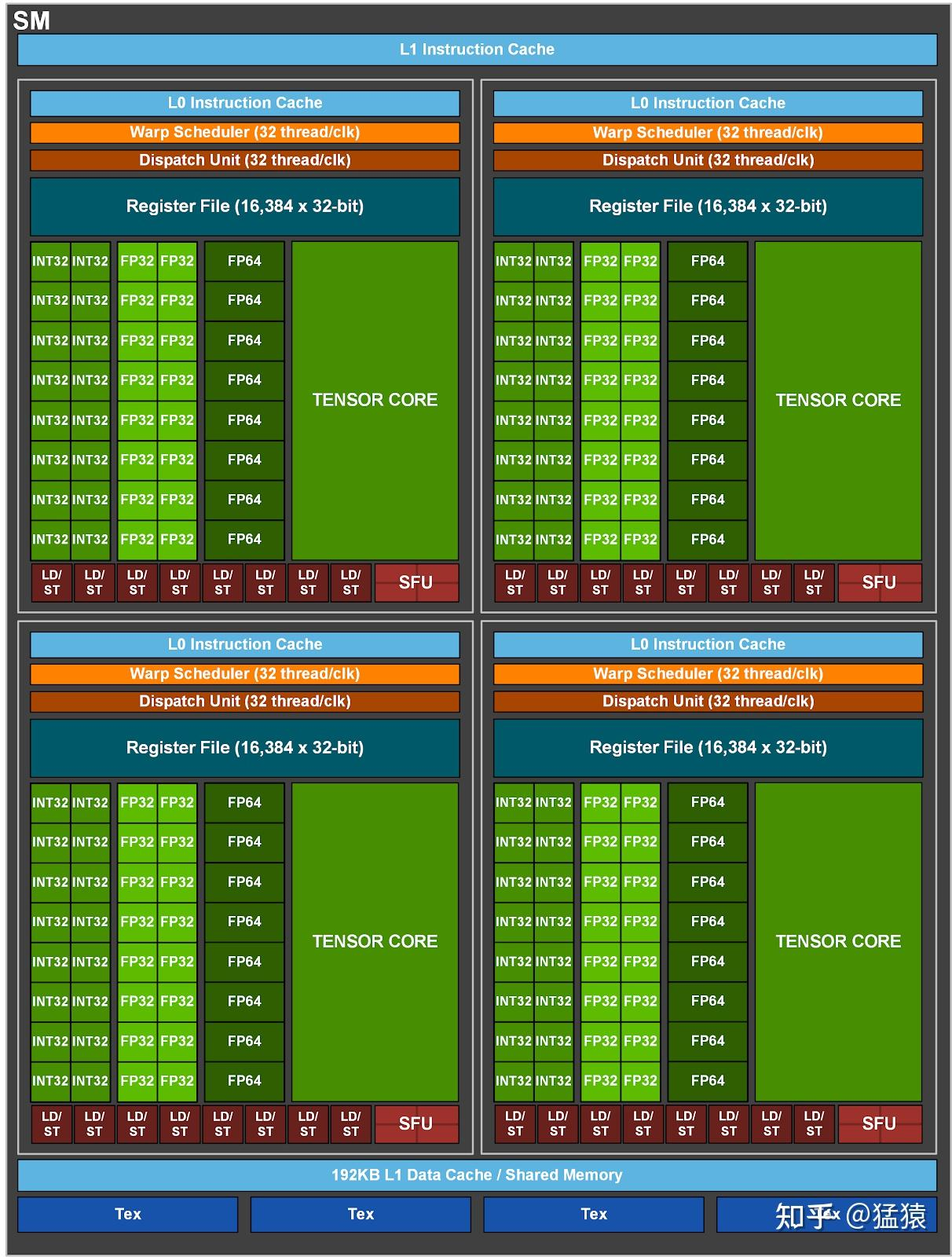

如图，负责GPU计算的一个核心组件叫SM（Streaming Multiprocessors，流式多处理器），可以将其理解成GPU的计算单元，一个SM又可以由若干个SMP（SM Partition）组成，例如图中就由4个SMP组成。SM就好比CPU中的一个核，但不同的是一个CPU核一般运行一个线程，但是一个SM却可以运行多个轻量级线程（由Warp Scheduler控制，一个Warp Scheduler会抓一束线程（32个）放入cuda core（图中绿色小块）中进行计算）。

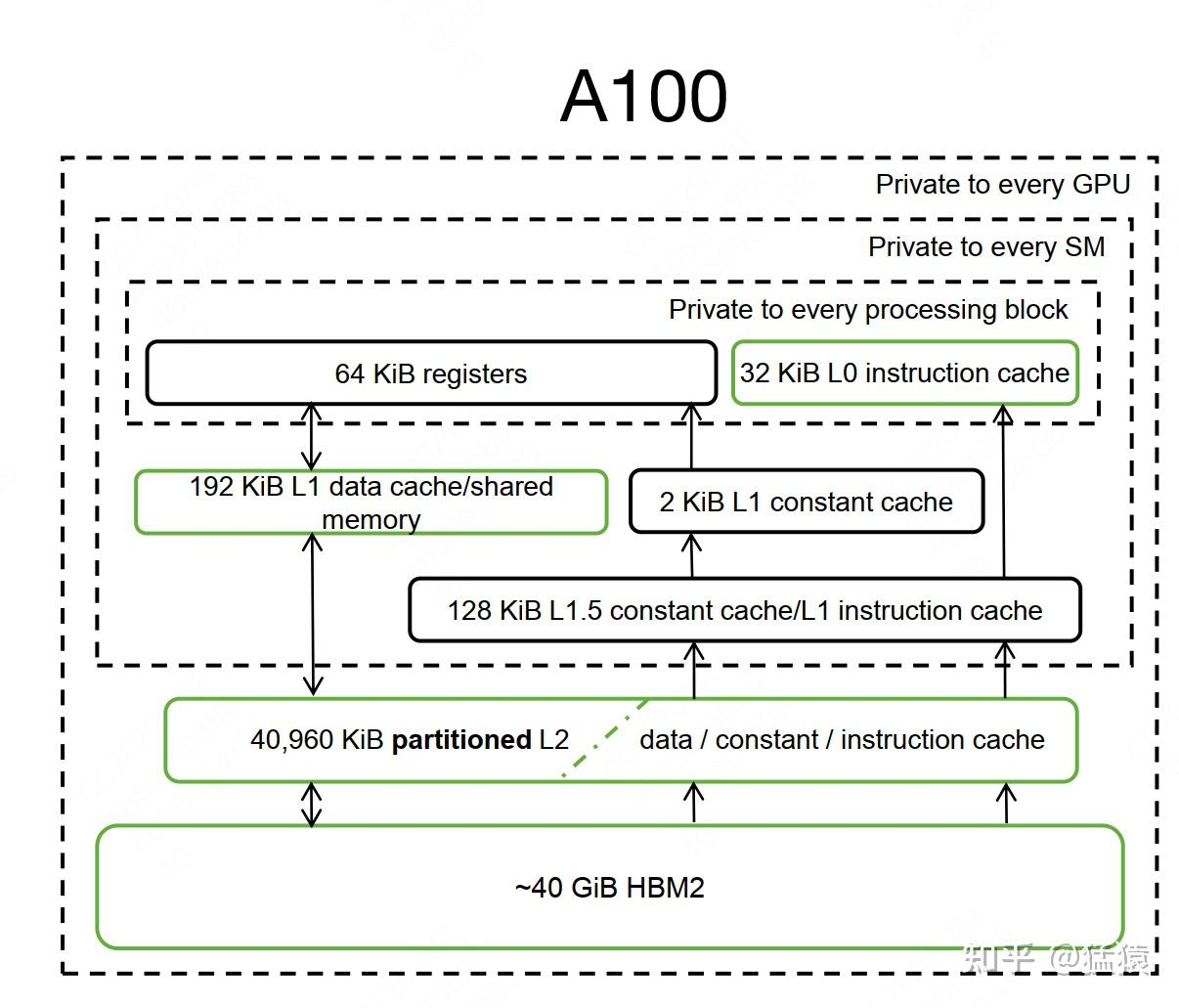

现在，我们将GPU的计算核心SM及不同层级GPU存储结构综合起来，绘制一张简化图：

HBM2：即是我们的显存。
L1缓存/shared memory：每个SM都有自己的L1缓存，用于存储SM内的数据，被SM内所有的cuda cores共享。SM间不能互相访问彼此的L1。NV Volta架构后，L1和shared memory合并（Volta架构前只有Kepler做过合并），目的是为了进一步降低延迟。合并过后，用户能写代码直接控制的依然是shared memory，同时可控制从L1中分配多少存储给shared memory。Flash attention中SRAM指的就是L1 cache/shared memory。
L2缓存：所有SM共享L2缓存。L2缓存不直接由用户代码控制。L1/L2缓存的带宽都要比显存的带宽要大，也就是读写速度更快，但是它们的存储量更小。

现在我们再理一遍GPU的计算流程：将数据从显存（HBM）加载至on-chip的SRAM中，然后由SM读取并进行计算。计算结果再通过SRAM返回给显存。

我们知道显存的带宽相比SRAM要小的多，读一次数据是很费时的，但是SRAM存储又太小，装不下太多数据。所以我们就以SRAM的存储为上限，尽量保证每次加载数据都把SRAM给打满，节省数据读取时间。

Kernel融合

前面说过，由于从显存读一次数据是耗时的，因此在SRAM存储容许的情况下，能合并的计算我们尽量合并在一起，避免重复从显存读取数据。

举例来说，我现在要做计算A和计算B。在老方法里，我做完A后得到一个中间结果，写回显存，然后再从显存中把这个结果加载到SRAM，做计算B。但是现在我发现SRAM完全有能力存下我的中间结果，那我就可以把A和B放在一起做了，这样就能节省很多读取时间，我们管这样的操作叫kernel融合。

由于篇幅限制，我们无法详细解释kernel这个概念，在这里大家可以粗犷地理解成是“函数”，它包含对线程结构（grid-block-thread）的定义，以及结构中具体计算逻辑的定义。理解到这一层已不妨碍我们对flash attention的解读了

kernel融合和尽可能利用起SRAM，以减少数据读取时间，都是flash attention的重要优化点。在后文对伪代码的解读中我们会看到，分块之后flash attention将矩阵乘法、mask、softmax、dropout操作合并成一个kernel，做到了只读一次和只写回一次，节省了数据读取时间。

Forward运作流程

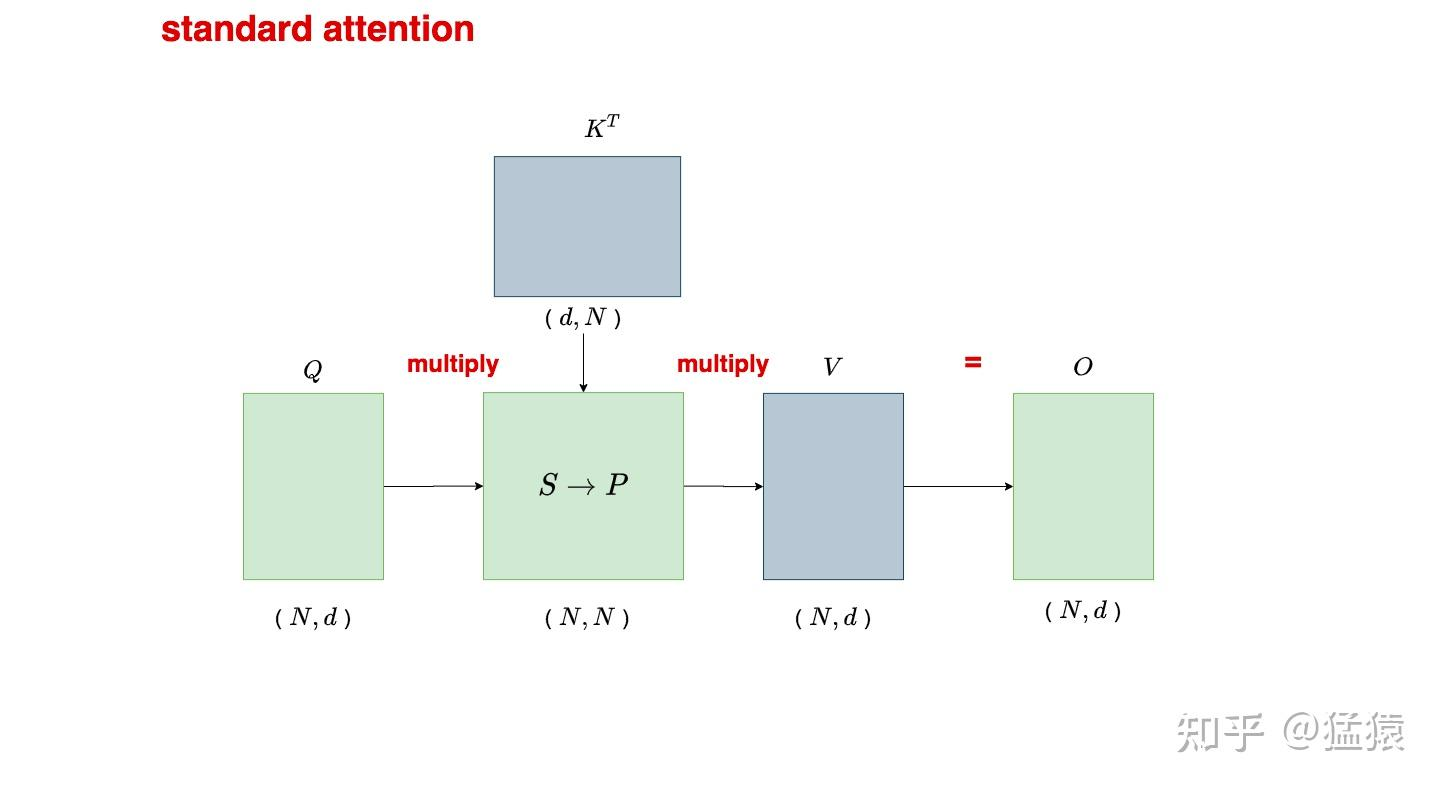

标准attention计算

其中， $S=QK^T, P=softmax(S)$。在GPT类的模型中，还需要对 $P$做mask处理。为了表达方便，诸如mask、dropout之类的操作

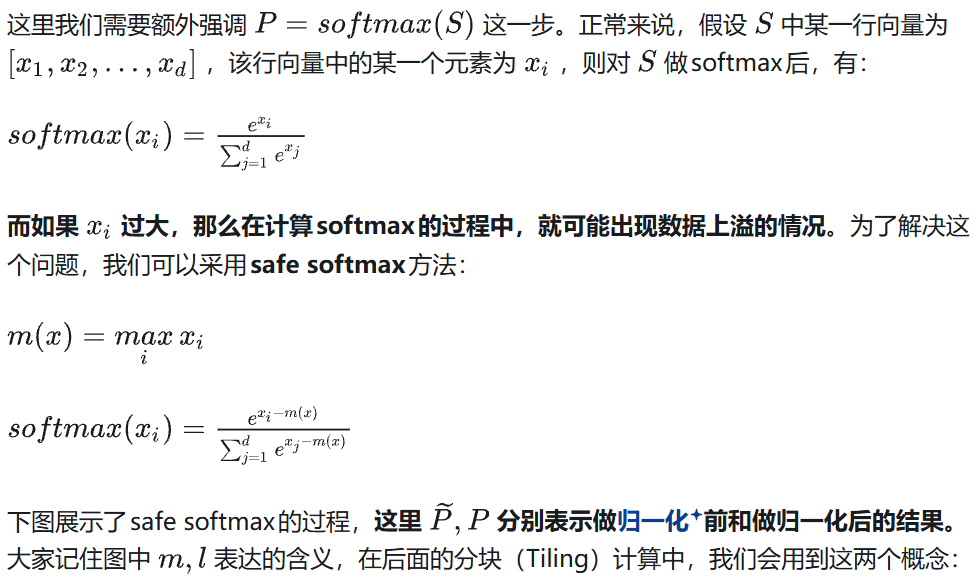

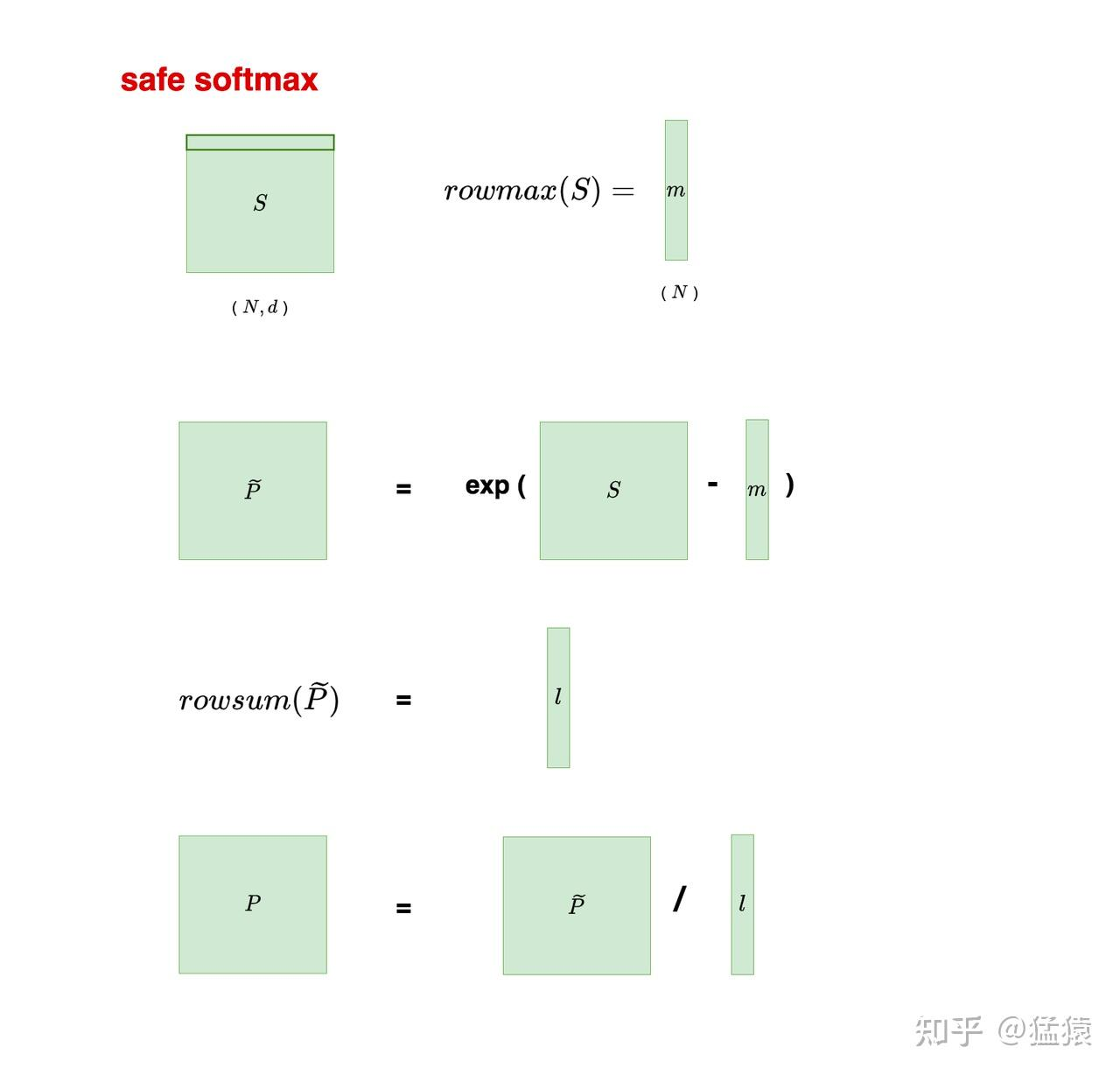

标准Safe softmax

分块计算整体流程(Tiling)

首先，将$Q$矩阵切为$T_r$块，每块的长度为$B_r$。用$Q_i$来表示切完后的某块矩阵，则$Q_i$的维度为$(B_r,d)$。$Q_i$中存储着$B_r$个token的query信息。
然后，将$K^T$矩阵切为$T_c$块，每块的长度为$B_c$。用$K_j^T$来表示切完后的某块矩阵，则$K_j^T$的维度为$(d,B_c)$。$K_j^T$中存储着$B_c$个token的key信息。
同样，将$V$矩阵切为$T_c$块，每块的长度为$B_c$。用$V_j$来表示切完后的某块矩阵，则$V_j$的维度为$(B_c,d)$。$V_j$中存储着$B_c$个token的value信息。

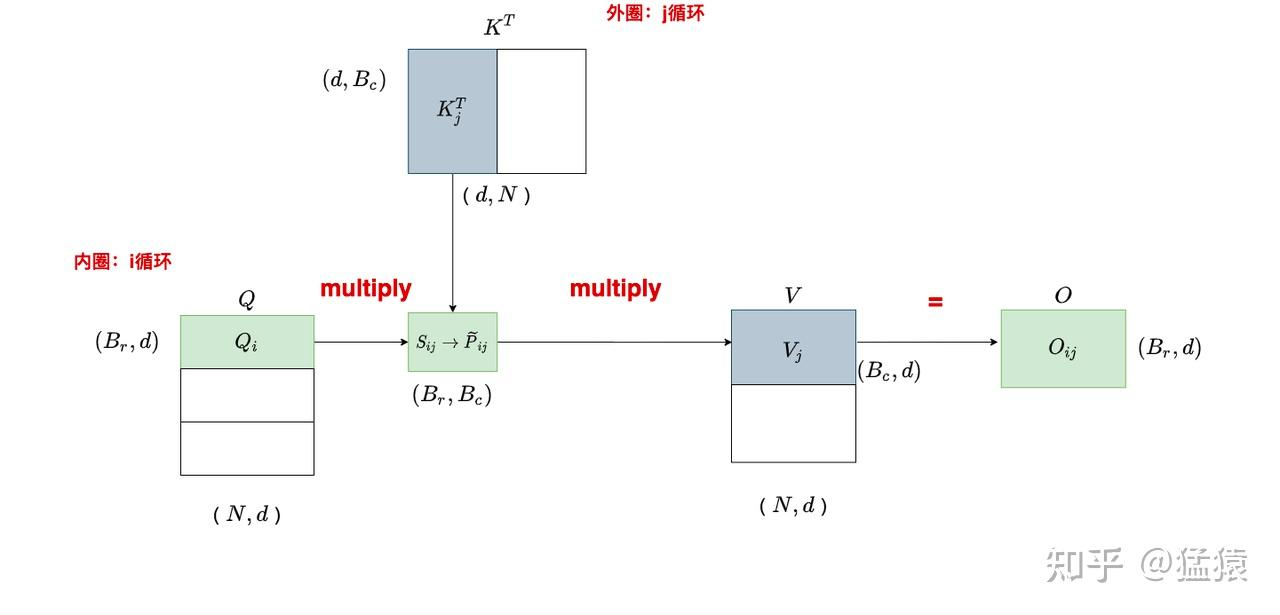

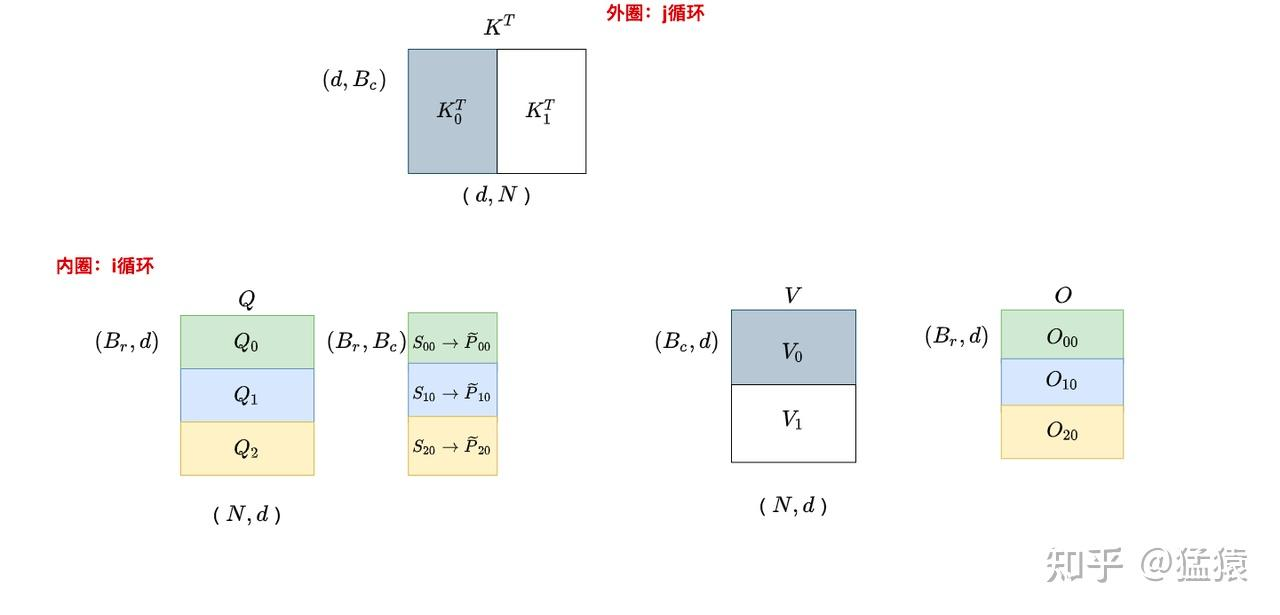

理解了上面的定义后，我们就可以开始做分块的attention计算了。以上图为例：

计算初始attention分数：$S_{ij} = Q_i * K_j^T = (B_r,d) * (d, B_c) = (B_r, B_c)$,图中的$S_{ij}$表示前$B_r$个token和前$B_c$个token间的原始相关性分数。
Safe softmax + mask + dropout：对 $S_{ij}$ 做safe softmax、mask和dropout操作，得到 $\hat{P_{ij}}$
计算output：$O_{ij} = \hat{P_{ij}} * V_j = (B_r, B_c) * (B_c, d) = (B_r, d)$

在计算这些分块时，GPU是可以做并行计算的，这也提升了计算效率

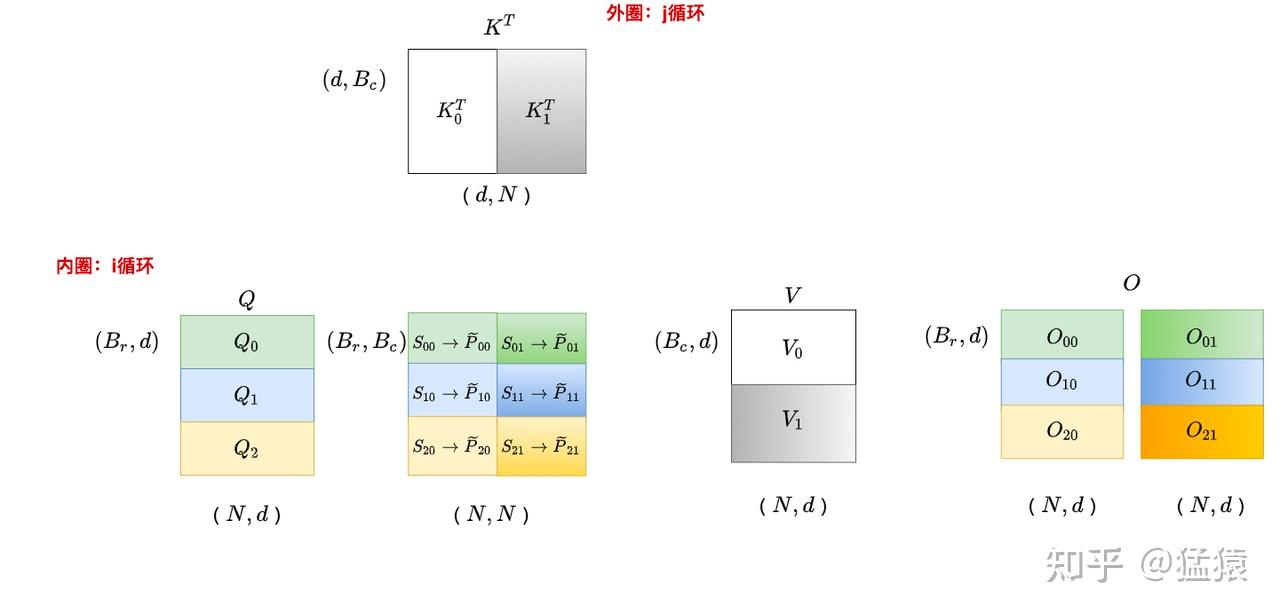

好！现在你已经知道了单块的计算方式，现在让我们把整个流程流转起来把。在上图中，我们注明了 $j$ 是外循环，$i$ 是内循环，这个意思就是说，对于每个 $j$ ，我们都把所有的 $i$遍历一遍，得到相关结果。在论文里，又称为K，V是外循环，Q是内循环:

# ---------------------
# Tc: K和V的分块数
# Tr: Q的分块数量
# ---------------------
for 1 <= j <= Tc:
    for 1 <= i <= Tr:
        do....

残留的问题：

分块后，要如何正确计算attention score？（即$S,P$的计算方法）
分块后，要如何正确计算输出$O$？
分块后，是如何实现优化I/O，解决memory-bound的问题的？
