上一节讲的是V1，这一节讲的是V2.同样参考文章：https://zhuanlan.zhihu.com/p/691067658

V2的原理其实非常简单：无非是将V1计算逻辑中的内外循环相互交换，以此减少在shared memory上的读写次数，实现进一步提速。那当你交换了循环位置之后，在cuda层面就可以配套做一些并行计算优化。这就是V2的整体内容。

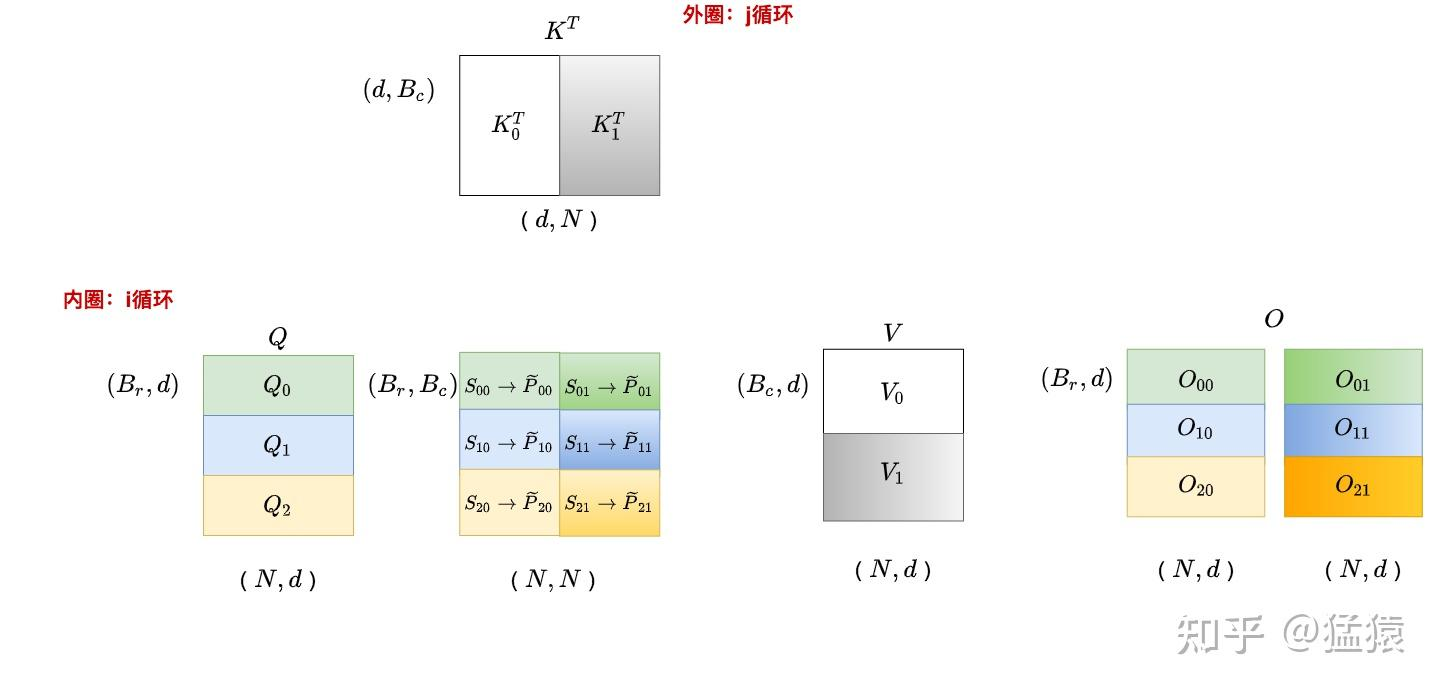

我们观察上图的过程，我们是先得到了$O_{00},O_{10},O_{20}$,再得到$O_{01},O_{11},O_{21}$.

那么如果熟悉CUDA操作，我们发现，上述的操作，我们可以把第一个外循环的内如读入shared memory然后再产出最终的结果。

那么为什么我们不把Q作为外循环，KV作为内循环呢？这样能够避免往shared memory上读写中间结果。

softmax这个操作也是在row维度上的，所以我固定Q循环KV的方式，更天然符合softmax的特性。

V2 的运作流程

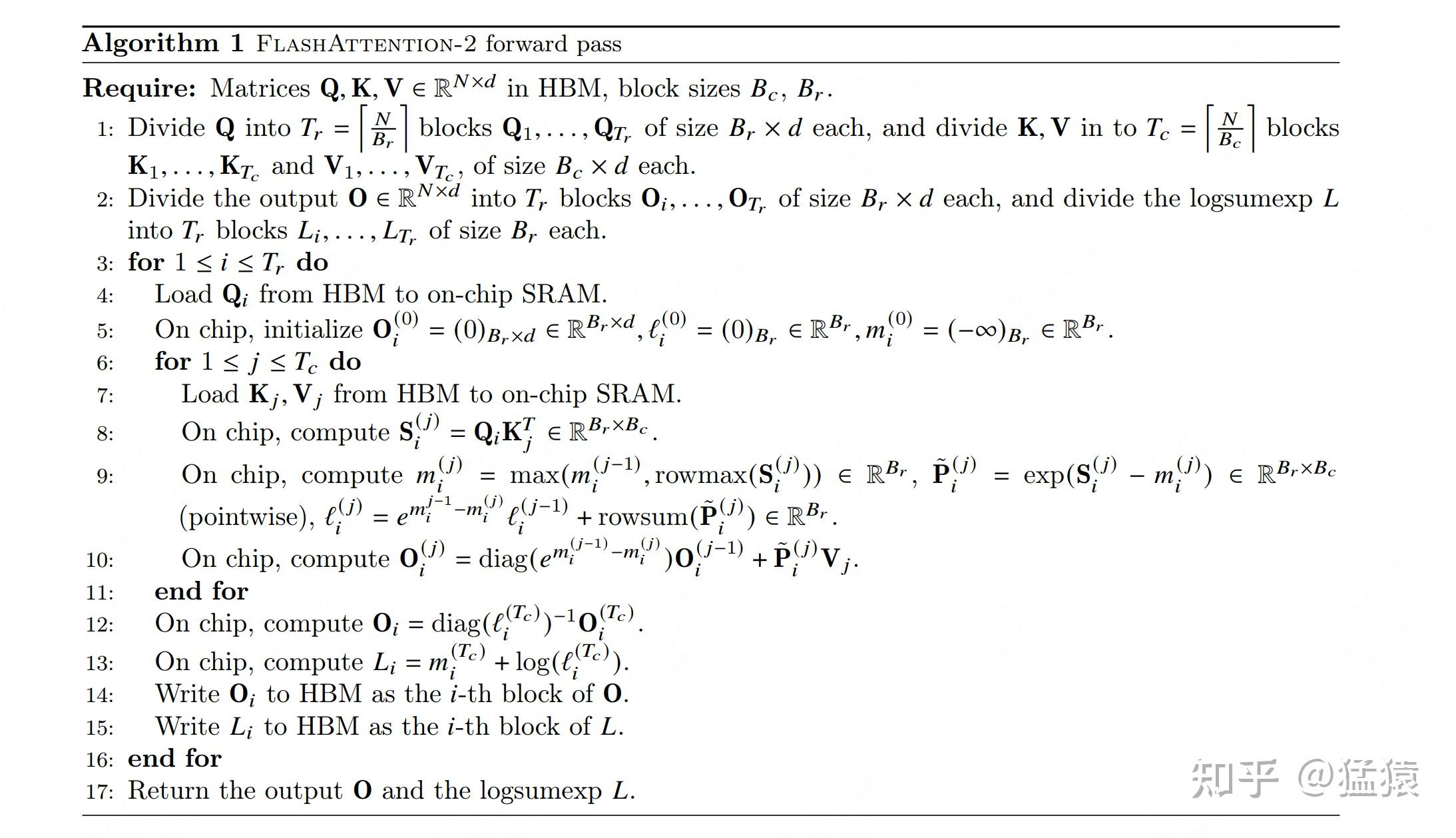

forward

这里也是很复杂，我就把重点写出来

O的计算中缺少归一化的项$diag(l_i^{(j)})^{-1}$, 这一项放到了第12行做同一计算：尽量减少非矩阵的计算，因为在GPU中，非矩阵计算比矩阵计算慢16倍。

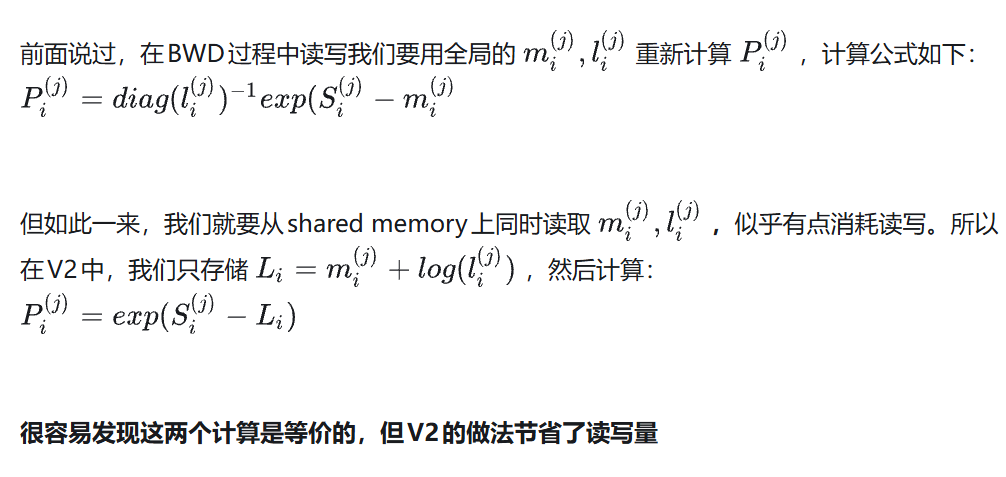

V2 由于不需要存每一Q分块对应的$m_i | l_i$了，但是再backward中，我们仍然需要它们去做$S_i^{(j)} | P_i^{(j)}$的计算，所以它只存了一个东西：$L_i = m_i^{(T_c)} + log(l_i^{(T_c)})$

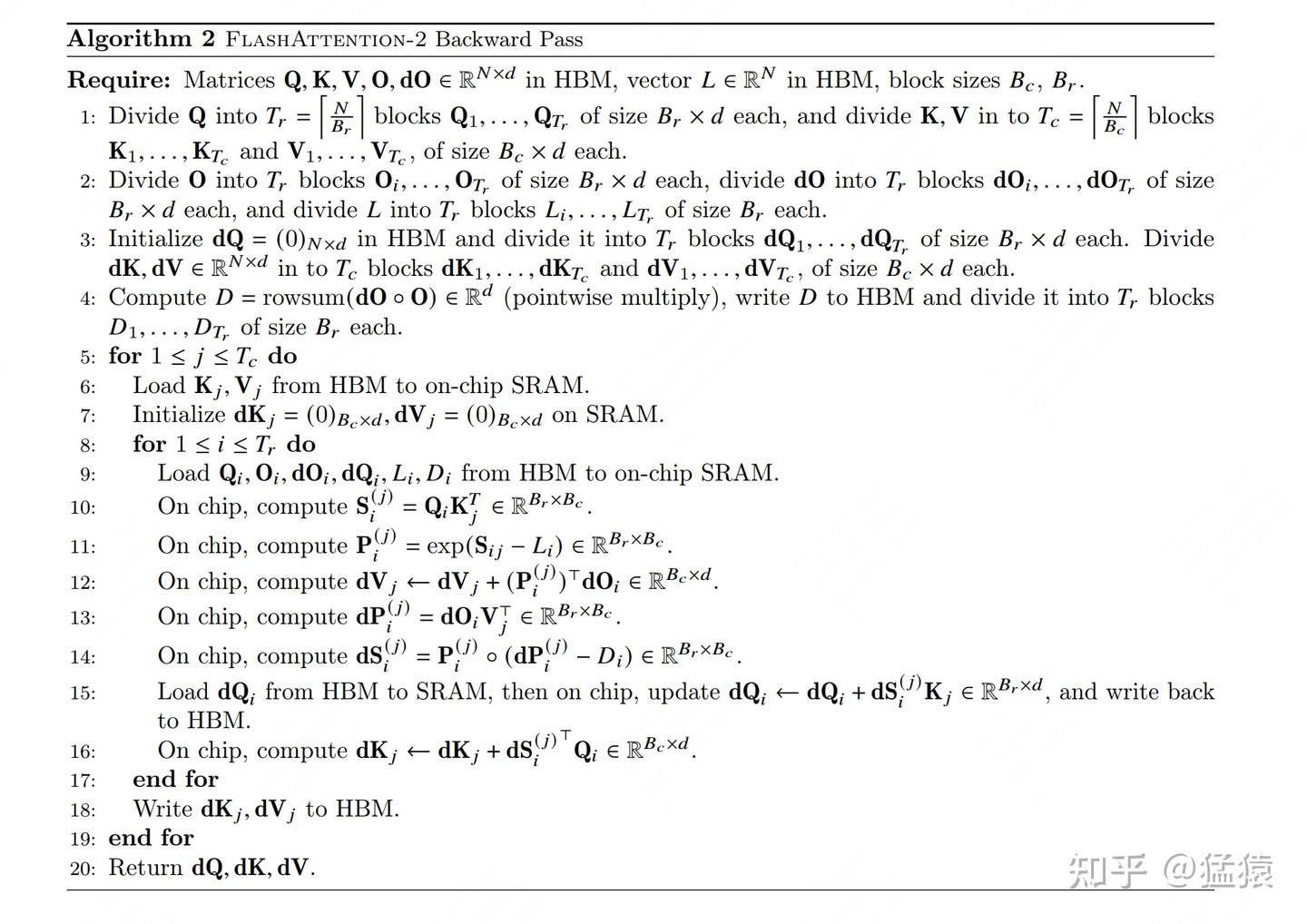

backward

V2相对V1的改进点

总体来说，V2从以下三个方面做了改进：

换内外循环位置，同时减少非矩阵的计算量。（这两点我们在第一部分中已给出详细说明）
优化Attention部分thread blocks的并行化计算，新增seq_len维度的并行，使SM的利用率尽量打满。这其实也是内外循环置换这个总体思想配套的改进措施
优化thread blocks内部warp级别的工作模式，尽量减少warp间的通讯和读取shared memory的次数。

V2中的thread blocks排布

// gridDim in V1
// params.b = batch_size, params.h = num_heads
dim3 grid(params.b, params.h);

// gridDim in V2
const int num_m_block = (params.seqlen_q + Kernel_traits::kBlockM - 1) / Kernel_traits::kBlockM;
dim3 grid(num_m_block, params.b, params.h);

这里细节比较多，比如为什么num_m_blocks放在第一位是为什么？：这样的调换是为了提升L2 cache hit rate。（虽然block实际执行时不一定按照图中的序号），对于同一列的block，它们读的是KV的相同部分，因此同一列block在读取数据时，有很大概率可以直接从L2 cache上读到自己要的数据（别的block之前取过的）。

在V1中，我们是按batch_size和num_heads来划分block的，也就是说一共有batch_size * num_heads个block，每个block负责计算O矩阵的一部分
在V2中，我们是按batch_size，num_heads和num_m_block来划分block的，其中num_m_block可理解成是沿着Q矩阵行方向做的切分。例如Q矩阵行方向长度为seqlen_q（其实就是我们熟悉的输入序列长度seq_len，也就是图例中的N），我们将其划分成num_m_block份，每份长度为kBlockM（也就是每份维护kBlockM个token）。这样就一共有batch_size * num_heads * num_m_block个block，每个block负责计算矩阵O的一部分。

如果我们的数据seq_len比较长，此时往往对应着较小的batch_size和num_heads，这是就会有SM在空转了。而为了解决这个问题，我们就可以引入在Q的seq_len上的划分。

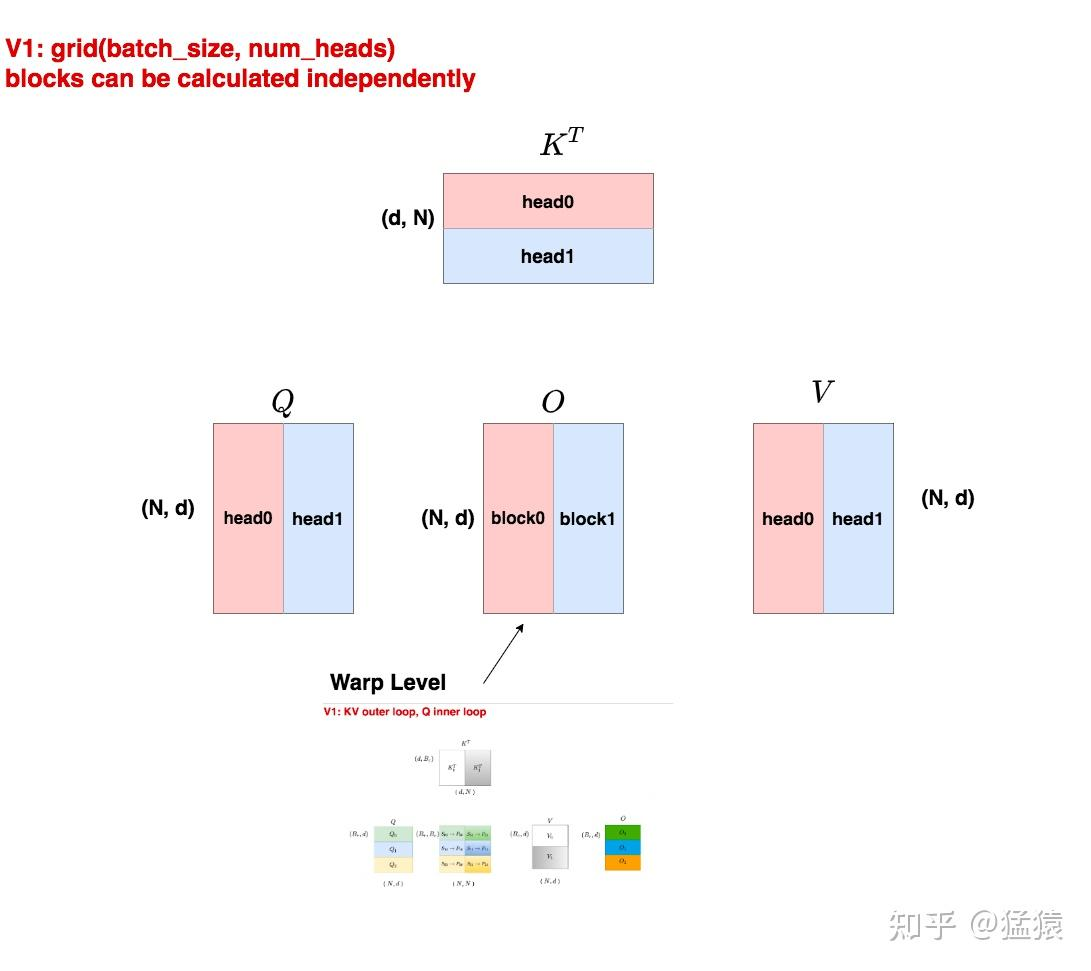

V1 thread block

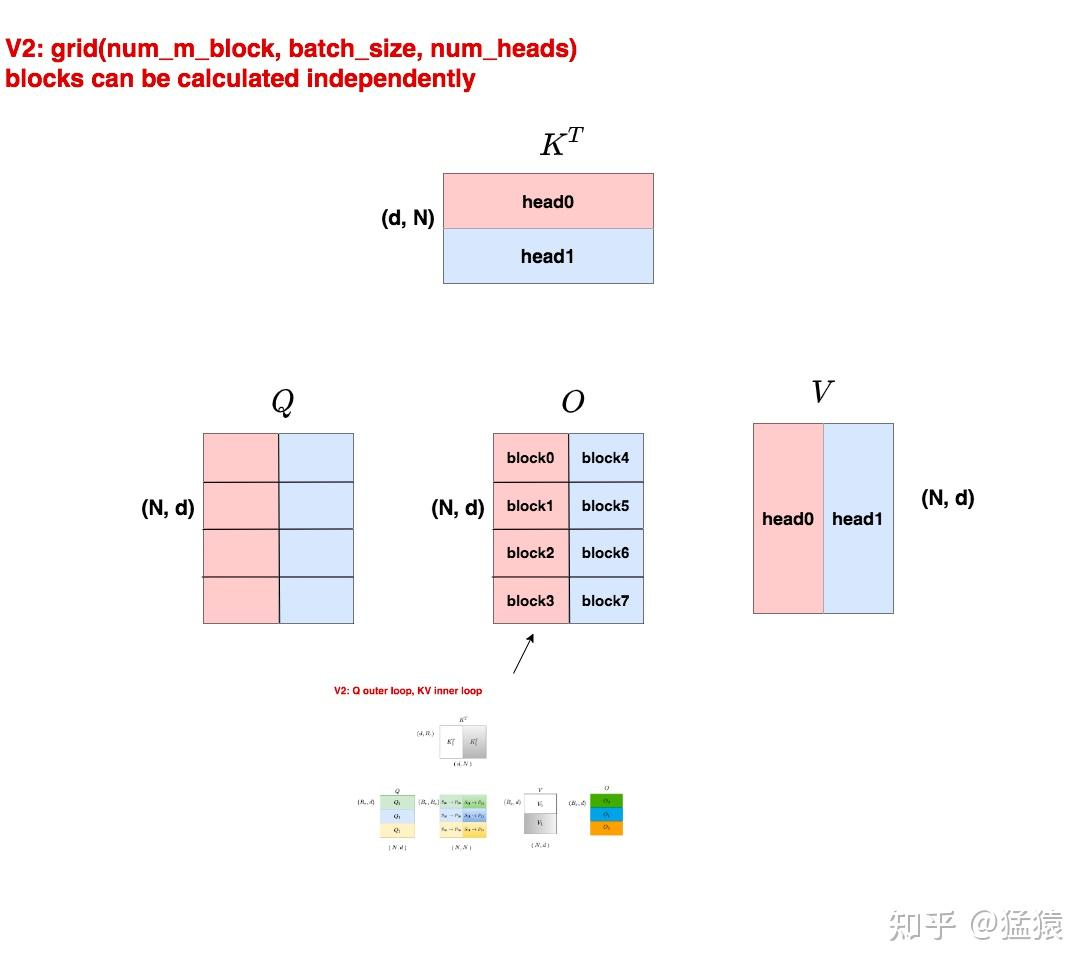

V2 thread block

Foward和backward中的thread block划分

前几小节中我们其实给出的是FWD过程中thread block的划分方式，我们知道V2中FWD和BWD的内外循环不一致，所以对应来说，thread block的划分也会有所不同，我们详细来看：

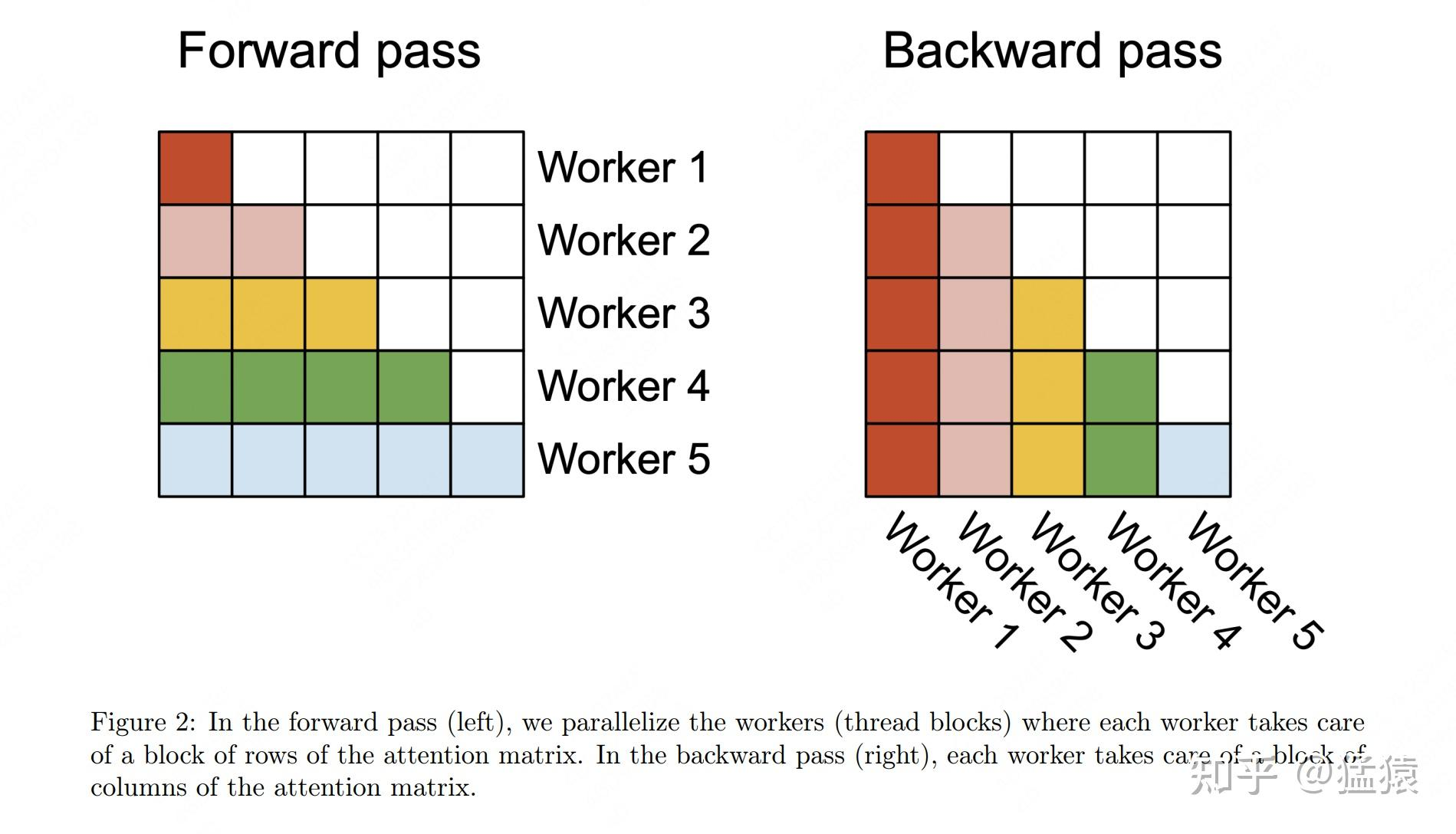

worker表示thread block，不同的thread block用不同颜色表示
整个大方框表示输出矩阵O

我们先看左图，它表示FWD下thread block的结构。每一行都有一个worker，它表示O矩阵的每一行都是由一个thread block计算出来的（假设num_heads = 1），这就对应到我们3.1～3.3中说的划分方式。那么白色的部分表示什么呢？我们知道如果采用的是casual attention，那么有一部分是会被mask掉的，所以这里用白色来表示。但这不意味着thread block不需要加载白色部分数据对应的KV块，只是说在计算的过程中它们会因被mask掉而免于计算（论文中的casual mask一节有提过）。

我们再看右图，它表示BWD下thread block的结构，每一列对应一个worker，这是因为BWD中我们是KV做外循环，Q做内循环，这种情况下dK, dV都是按行累加的，而dQ是按列累加的，少数服从多数，因此这里thread_block是按
的列划分的。

Warp级别并行

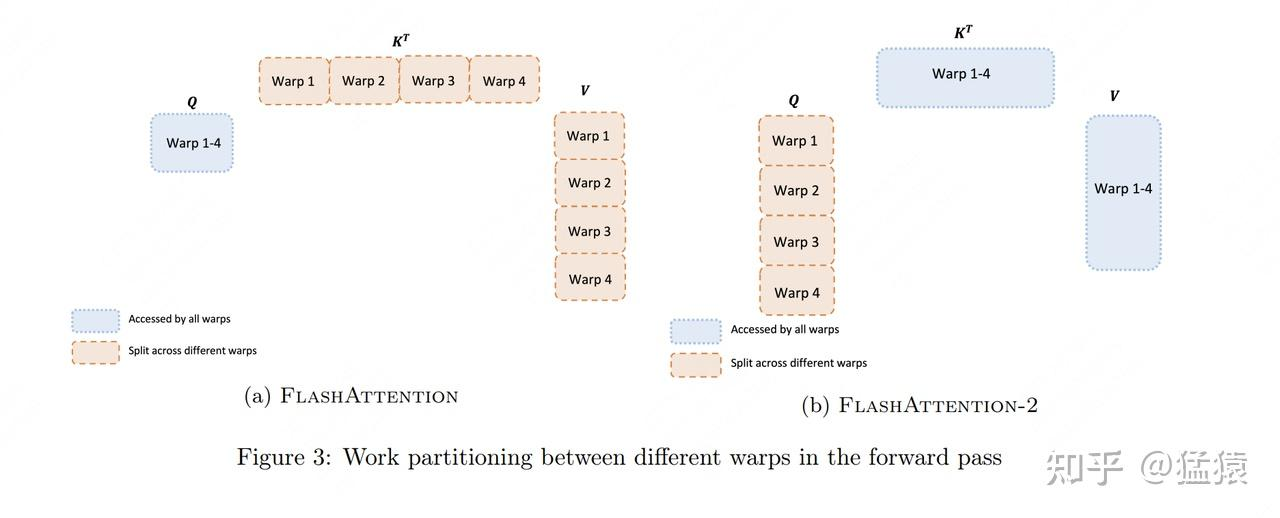

讲完了thread block，我们就可以再下一级，看到warp level级别的并行了。左图表示V1，右图表示V2。不管是V1还是V2，在Ampere架构下，每个block内进一步被划分为4个warp，在Hopper架构下则是8个warp。

在左图（V1）中，每个warp都从shared memory上读取相同的Q块以及自己所负责计算的KV块。在V1中，每个warp只是计算出了列方向上的结果，这些列方向上的结果必须汇总起来，才能得到最终O矩阵行方向上的对应结果。所以每个warp需要把自己算出来的中间结果写到shared memory上，再由一个warp（例如warp1）进行统一的整合。所以各个warp间需要通讯、需要写中间结果，这就影响了计算效率。

在左图（V2）中，每个warp都从shared memory上读取相同的KV块以及自己所负责计算的Q块。在V2中，行方向上的计算是完全独立的，即每个warp把自己计算出的结果写到O的对应位置即可，warp间不需要再做通讯，通过这种方式提升了计算效率。不过这种warp并行方式在V2的BWD过程中就有缺陷了：由于bwd中dK和dV是在行方向上的AllReduce，所以这种切分方式会导致warp间需要通讯。

后记

说实话这里也就是装模做样看懂了，具体内部的实现细节没有那么清楚，但基本的思想其实就那些。
